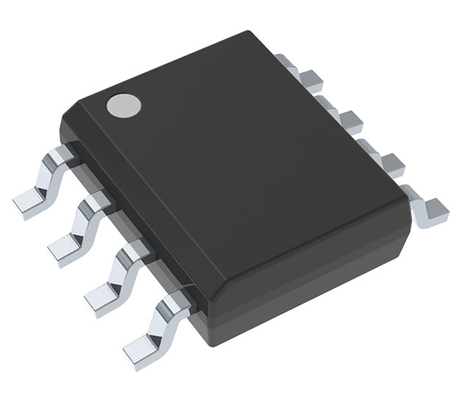

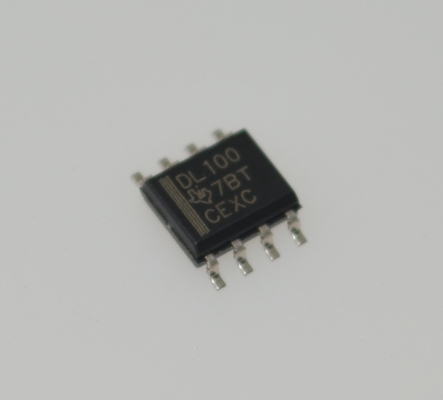

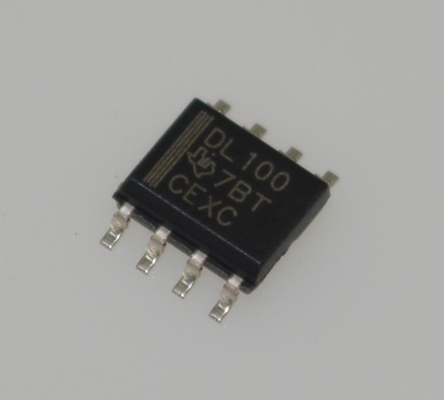

SN65LVDS100DR บัฟเฟอร์/ไดรเวอร์ LVDS อัตราข้อมูล 400Mbps แหล่งจ่ายไฟ 3.3V 100Ω การสิ้นสุดภายใน SOIC-8 -40°C ถึง +85°C

SN65LVDS100DR LVDS Buffer/Driver อัตราข้อมูล 400Mbps แหล่งจ่ายไฟ 3.3V 100Ω การสิ้นสุดภายใน SOIC-8 -40°C ถึง +85°C

และnbsp;

คุณสมบัติ

และbull; ออกแบบมาสำหรับอัตราการส่งสัญญาณและge; 2 Gbps 1

และbull; Total Jitter และlt; 65 ps

และbull; ทางเลือกใช้พลังงานต่ำสำหรับ MC100EP16

และbull; Low100-ps (สูงสุด) Part-to-Part Skew

และbull; 25mVofReceiver Input Threshold Hysteresis Over 0-V ถึง 4-V ช่วงแรงดันไฟฟ้าอินพุต

และbull; อินพุตเข้ากันได้ทางไฟฟ้ากับ LVPECL, CML และ LVDS Signal Levels

และbull; การทำงานของแหล่งจ่ายไฟ 3.3-V

และbull; LVDTIntegrates ตัวต้านทานการสิ้นสุด 110-Ω

และbull; มีให้เลือกใน SOIC และ MSOP

และnbsp;

แอปพลิเคชัน

และbull; โครงสร้างพื้นฐานไร้สาย

และbull; โครงสร้างพื้นฐานโทรคมนาคม

และbull; เครื่องพิมพ์

และnbsp;

คำอธิบาย

SN65LVDS100, SN65LVDT100, SN65LVDS101 และ SN65LVDT101 เป็นตัวรับและไดรเวอร์แบบดิฟเฟอเรนเชียลความเร็วสูงที่เชื่อมต่อเป็นตัวทำซ้ำ ตัวรับสัญญาณยอมรับสัญญาณอินพุต low-voltage differential signaling (LVDS), positive-emitter-coupled logic (PECL) หรือ current-mode logic (CML) ที่อัตราสูงสุด 2 Gbps และทำซ้ำเป็นสัญญาณเอาต์พุต LVDS หรือ PECL เส้นทางสัญญาณผ่านอุปกรณ์เป็นแบบดิฟเฟอเรนเชียลสำหรับการปล่อยมลพิษต่ำและการเพิ่ม jitter น้อยที่สุด

เอาต์พุตของ SN65LVDS100 และ SN65LVDT100 เป็นระดับ LVDS ตามที่กำหนดโดย TIA/EIA-644-A เอาต์พุตของ SN65LVDS101 และ SN65LVDT101 เข้ากันได้กับระดับ 3.3-V PECL ทั้งคู่ขับเคลื่อนสายส่งสัญญาณแบบดิฟเฟอเรนเชียลที่มีอิมพีแดนซ์ลักษณะเฉพาะ 100-Ω

SN65LVDT100 และ SN65LVDT101 มีตัวต้านทานการสิ้นสุดสายแบบดิฟเฟอเรนเชียล 110-Ω เพื่อลดพื้นที่บอร์ด ลดส่วนประกอบ และความยาวตอที่สั้นที่สุดเท่าที่จะเป็นไปได้ พวกเขาไม่มีการอ้างอิงแรงดันไฟฟ้า VBB ที่พบใน SN65LVDS100 และ SN65LVDS101 VBB ให้การอ้างอิงแรงดันไฟฟ้าโดยทั่วไป 1.35 V ต่ำกว่า VCC สำหรับใช้ในการรับสัญญาณอินพุตแบบ single-ended และมีประโยชน์อย่างยิ่งกับอินพุต PECL 3.3-V แบบ single-ended เมื่อไม่ได้ใช้ VBB ควรไม่ได้เชื่อมต่อหรือเปิดอยู่

อุปกรณ์ทั้งหมดมีลักษณะเฉพาะสำหรับการทำงานจาก -40°C ถึง 85°C

และnbsp;

ข้อมูล

และnbsp;

การวาดภาพ
