รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | สเต็ปอัพ สเต็ปดาวน์ | การตั้งค่าผลิต: | บวกหรือลบ |
|---|---|---|---|
| โทโพโลยี: | บัค, บูสท์ | ประเภทผลิต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | MOSFET 20V N-Channel,NDS331N N-Channel MOSFET,NDS331N |
||

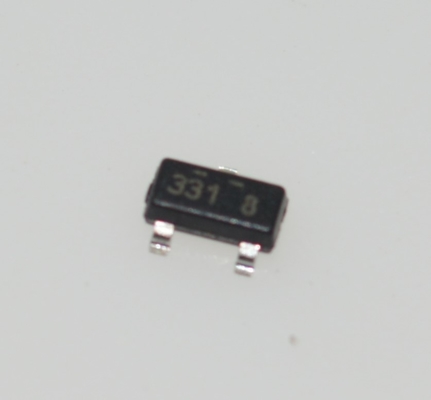

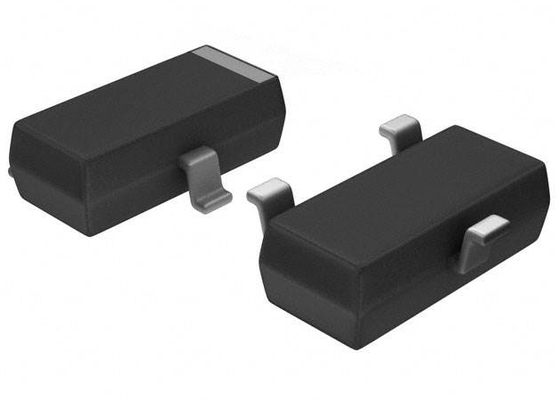

NDS331N 20V N-Channel MOSFET 1.6A Continuous 0.25Ω Rds(on) SOT-23 ระดับลอจิก 1.8V -55°C ถึง +150°C
andnbsp;
คุณสมบัติ
andnbsp;1.3 A, 20 V
andnbsp;RDS(on) = 0.21 @ VGS = 2.7 V
andnbsp;RDS(on) = 0.16 @ VGS = 4.5 V
andnbsp;โครงร่างมาตรฐานอุตสาหกรรม SOTandminus;23 แพ็คเกจติดตั้งบนพื้นผิวโดยใช้การออกแบบ SUPERSOT andminus;3 ที่เป็นกรรมสิทธิ์เพื่อความสามารถทางความร้อนและไฟฟ้าที่เหนือกว่า
andnbsp;การออกแบบเซลล์ความหนาแน่นสูงเพื่อ RDS(on) ที่ต่ำมาก
andnbsp;ความต้านทานเปิดที่ยอดเยี่ยมและความสามารถในการกระแสไฟ DC สูงสุด
andnbsp;นี่คืออุปกรณ์ Pbandminus;Free
andnbsp;
คำอธิบายทั่วไป
ทรานซิสเตอร์ฟิลด์เอฟเฟกต์กำลังโหมดเสริมระดับลอจิก Nandminus;Channel เหล่านี้ผลิตขึ้นโดยใช้เทคโนโลยี DMOS ที่มีความหนาแน่นของเซลล์สูงของ onsemi ซึ่งเป็นกรรมสิทธิ์ กระบวนการที่มีความหนาแน่นสูงมากนี้ได้รับการปรับแต่งเป็นพิเศษเพื่อลดความต้านทานในสถานะเปิด อุปกรณ์เหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานแรงดันไฟฟ้าต่ำในคอมพิวเตอร์โน้ตบุ๊ก โทรศัพท์มือถือ การ์ด PCMCIA และวงจรที่ใช้พลังงานจากแบตเตอรี่อื่นๆ ซึ่งจำเป็นต้องมีการสลับที่รวดเร็วและการสูญเสียพลังงานในสายต่ำในแพ็คเกจติดตั้งบนพื้นผิวขนาดเล็กมาก
andnbsp;
การใช้งาน
อุปกรณ์อิเล็กทรอนิกส์แบบพกพา
การสลับโหลด: การจัดการพลังงานในสมาร์ทโฟน หูฟัง TWS
การป้องกันแบตเตอรี่: ทำหน้าที่เป็นสวิตช์ในเส้นทางการชาร์จ/คายประจุ (รองรับกระแสไฟต่อเนื่อง 1.6A)
การแปลง DC-DC พลังงานต่ำ
การแก้ไขแบบซิงโครนัส: จับคู่กับชิป Buck/Boost (เช่น TPS61093) เพื่อปรับปรุงประสิทธิภาพผ่าน 0.250 Rds(on)
การเปลี่ยนระดับ: เข้ากันได้กับระบบลอจิก 1.8V/3.3V/5V สำหรับการแยกสัญญาณ
เซ็นเซอร์และการประมวลผลสัญญาณ
การสลับพลังงานเซ็นเซอร์: การควบคุมการประหยัดพลังงานสำหรับเซ็นเซอร์อุณหภูมิ/ความชื้น โมดูลออปติคัล
การสลับแบบอะนาล็อก: แทนที่รีเลย์เชิงกลในเส้นทางสัญญาณแรงดันต่ำ (<20V)
การควบคุมอุตสาหกรรม
อินเทอร์เฟซ PLC l/O: ไดรฟ์ LED หรือรีเลย์ขนาดเล็ก (ต้องใช้ไดโอดฟลายแบ็ค)
การสลับด้านล่าง: ควบคุมพัดลม มอเตอร์ขนาดเล็ก ฯลฯ
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภท FET
|
andnbsp;
|
|
|
เทคโนโลยี
|
andnbsp;
|
|
|
แรงดันไฟฟ้า Drain to Source (Vdss)
|
20 V
|
andnbsp;
|
|
กระแสไฟ - Drain ต่อเนื่อง (Id) @ 25°C
|
andnbsp;
|
|
|
แรงดันไฟฟ้าไดรฟ์ (Max Rds On, Min Rds On)
|
2.7V, 4.5V
|
andnbsp;
|
|
Rds On (สูงสุด) @ Id, Vgs
|
160mOhm @ 1.5A, 4.5V
|
andnbsp;
|
|
Vgs(th) (สูงสุด) @ Id
|
1V @ 250andmicro;A
|
andnbsp;
|
|
ประจุเกท (Qg) (สูงสุด) @ Vgs
|
5 nC @ 4.5 V
|
andnbsp;
|
|
Vgs (สูงสุด)
|
andplusmn;8V
|
andnbsp;
|
|
ความจุอินพุต (Ciss) (สูงสุด) @ Vds
|
162 pF @ 10 V
|
andnbsp;
|
|
คุณสมบัติ FET
|
-
|
andnbsp;
|
|
การกระจายพลังงาน (สูงสุด)
|
500mW (Ta)
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-55°C ~ 150°C (TJ)
|
andnbsp;
|
|
เกรด
|
-
|
andnbsp;
|
|
คุณสมบัติ
|
-
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
SOT-23-3
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
andnbsp;
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
การวาด
