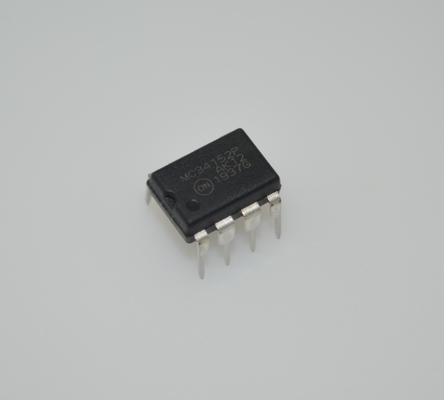

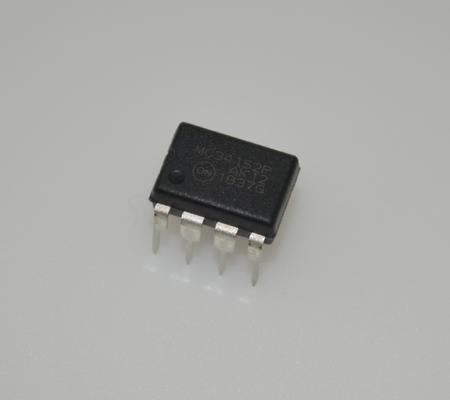

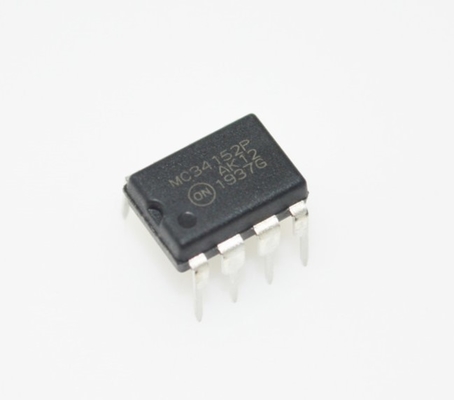

MC34152PG ไดรเวอร์ MOSFET คู่ 1.5A กระแสสูงสุด แรงดันไฟ 12V-18V เวลาขึ้น/ลง 50ns DIP-8 -40°C ถึง +85°C

MC34152PG Dual MOSFET Driver 1.5A Peak Current 12V-18V Supply 50ns Rise/Fall DIP-8 -40°C ถึง +85°C

คุณสมบัติ

• สองช่องสัญญาณอิสระพร้อมเอาต์พุต Totem Pole 1.5 A

• เวลาขึ้นและลงของเอาต์พุต 15 ns พร้อมโหลด 1000 pF

• อินพุตที่เข้ากันได้กับ CMOS/LSTTL พร้อมฮิสเทอรีซิส

• Undervoltage Lockout พร้อมฮิสเทอรีซิส

• กระแสไฟสแตนด์บายต่ำ

• การทำงานความถี่สูงที่มีประสิทธิภาพ

• ปรับปรุงประสิทธิภาพของระบบด้วย IC ควบคุมสวิตชิ่งเรกูเลเตอร์ทั่วไป

• คำนำหน้า NCV สำหรับยานยนต์และแอปพลิเคชันอื่นๆ ที่ต้องการการควบคุมไซต์และการเปลี่ยนแปลง

• อุปกรณ์เหล่านี้เป็นอุปกรณ์ Pbandminus;Free และ Halideandminus;Free

คำอธิบาย

MC34152/MC33152 เป็นไดรเวอร์ความเร็วสูงแบบคู่ที่ไม่กลับด้าน ซึ่งออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันที่ต้องการสัญญาณดิจิทัลกระแสไฟต่ำเพื่อขับเคลื่อนโหลดแบบ capacitive ขนาดใหญ่ด้วยอัตราการหมุนที่สูง อุปกรณ์เหล่านี้มีกระแสไฟอินพุตต่ำ ทำให้เข้ากันได้กับ CMOS/LSTTL logic, อินพุตฮิสเทอรีซิสสำหรับการสลับเอาต์พุตที่รวดเร็วซึ่งเป็นอิสระจากเวลาการเปลี่ยนอินพุต และเอาต์พุตเสาโทเทมกระแสไฟสูงสองตัวที่เหมาะอย่างยิ่งสำหรับการขับเคลื่อน MOSFET กำลังไฟ นอกจากนี้ยังมี undervoltage lockout พร้อมฮิสเทอรีซิสเพื่อป้องกันการทำงานที่ไม่ถูกต้องของระบบที่แรงดันไฟฟ้าจ่ายต่ำ

แอปพลิเคชันทั่วไป ได้แก่ พาวเวอร์ซัพพลายแบบสวิตชิ่ง, ตัวแปลง dcandminus;toandminus;dc, ตัวเพิ่ม/อินเวอร์เตอร์แรงดันไฟฟ้าปั๊มประจุตัวเก็บประจุ และตัวควบคุมมอเตอร์

อุปกรณ์นี้มีให้เลือกในแพ็คเกจแบบ dualandminus;inandminus;line และแบบติดตั้งบนพื้นผิว

Input Stage

อินพุตลอจิกมีฮิสเทอรีซิส 170 mV โดยมีเกณฑ์อินพุตอยู่ที่ 1.67 V เกณฑ์อินพุตไม่ไวต่อ VCC ทำให้สามารถใช้งานร่วมกับตระกูลลอจิก CMOS และ LSTTL ได้โดยตรงตลอดช่วงแรงดันไฟฟ้าในการทำงานทั้งหมด ฮิสเทอรีซิสอินพุตให้การสลับเอาต์พุตที่รวดเร็วซึ่งเป็นอิสระจากเวลาการเปลี่ยนสัญญาณอินพุต ป้องกันการสั่นของเอาต์พุตเมื่อมีการข้ามเกณฑ์อินพุต อินพุตได้รับการออกแบบมาเพื่อรับแอมพลิจูดสัญญาณตั้งแต่กราวด์ถึง VCC ซึ่งช่วยให้อินพุตของช่องสัญญาณหนึ่งสามารถขับเคลื่อนอินพุตของช่องสัญญาณที่สองได้โดยตรงสำหรับการทำงานแบบ masterandminus;slave อินพุตแต่ละตัวมีตัวต้านทาน pulldown 30 k ดังนั้นอินพุตแบบเปิดที่ไม่ได้เชื่อมต่อจะทำให้ Drive Output ที่เกี่ยวข้องอยู่ในสถานะต่ำที่ทราบ

Output Stage

Drive Output เสาโทเทมแต่ละตัวสามารถจ่ายและจมได้สูงสุด 1.5 A โดยมีค่าความต้านทาน 'onandrsquo' ทั่วไป 2.4 ที่ 1.0 A ความต้านทาน 'onandrsquo' ต่ำช่วยให้ได้กระแสไฟเอาต์พุตสูงที่ VCC ต่ำกว่าเมื่อเทียบกับไดรเวอร์ CMOS แต่ละเอาต์พุตมีตัวต้านทาน pulldown 100 k เพื่อให้เกต MOSFET ต่ำเมื่อ VCC น้อยกว่า 1.4 V ไม่มีการออกแบบการป้องกันกระแสเกินหรือความร้อนลงในอุปกรณ์ ดังนั้นจึงต้องหลีกเลี่ยงการลัดวงจรเอาต์พุตไปยัง VCC หรือกราวด์

ค่าเหนี่ยวนำปรสิตในซีรีส์พร้อมโหลดจะทำให้เอาต์พุตไดรเวอร์ดังขึ้นเหนือ VCC ในระหว่างการเปลี่ยน turnandminus;on และต่ำกว่ากราวด์ในระหว่างการเปลี่ยน turnandminus;off ด้วยไดรเวอร์ CMOS โหมดการทำงานนี้อาจทำให้เกิดสภาวะ latchup เอาต์พุตที่ทำลายได้ MC34152 ไม่ไวต่อ latchup เอาต์พุต Drive Outputs มีไดโอดภายในไปยัง VCC สำหรับการหนีบแรงดันไฟฟ้าชั่วคราวบวก เมื่อทำงานกับ VCC ที่ 18 V จะต้องสังเกตการบายพาสพาวเวอร์ซัพพลายที่เหมาะสมเพื่อป้องกันไม่ให้การดังของเอาต์พุตเกินพิกัดอุปกรณ์สูงสุด 20 V แรงดันไฟฟ้าชั่วคราวเอาต์พุตเชิงลบถูกหนีบโดยทรานซิสเตอร์ pullup NPN ภายใน เนื่องจากแรงดันไฟฟ้าจ่ายเต็มถูกนำไปใช้กับทรานซิสเตอร์ pullup NPN ในระหว่างแรงดันไฟฟ้าชั่วคราวเอาต์พุตเชิงลบ การกระจายพลังงานที่ความถี่สูงอาจมากเกินไป รูปที่ 19, 20 และ 21 แสดงวิธีการใช้แคลมป์ไดโอด Schottky ภายนอกเพื่อลดการกระจายพลังงานของไดรเวอร์
