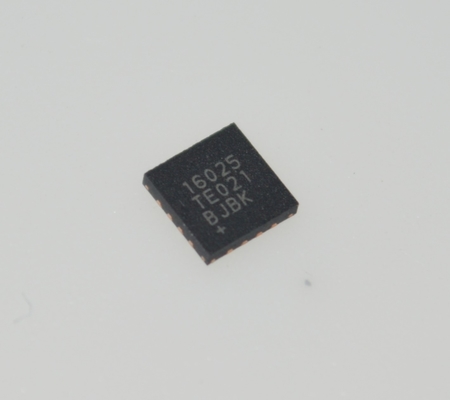

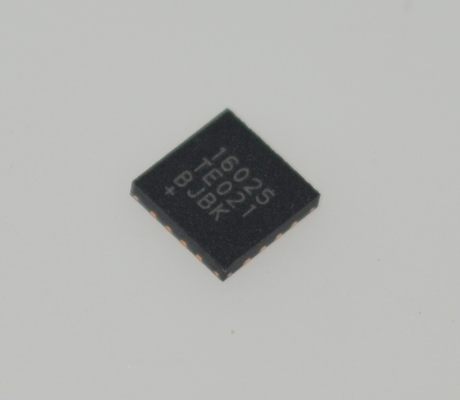

MAX16025TE+ 4 ช่อง โมเนอร์ความดัน ปรับขั้นต่ํา I2C อินเตอร์เฟซ 2.5-5.5V การให้บริการ TQFN-16 -40°C ถึง +125°C

MAX16025TE+ ตัวตรวจสอบแรงดันไฟฟ้า 4 ช่องสัญญาณ เกณฑ์ปรับได้ อินเทอร์เฟซ I2C 2.5-5.5V Supply TQFN-16 -40°C ถึง +125°C

คุณสมบัติ

ช่วงแรงดันไฟฟ้าใช้งาน 2.2V ถึง 28V

เกณฑ์คงที่สำหรับระบบ 3.3V, 2.5V, 1.8V, 1.5V และ 1.2V

ตัวตรวจสอบเกณฑ์ปรับได้แม่นยำ 1.5% สำหรับแรงดันไฟฟ้าต่ำถึง 0.5V

เกณฑ์คงที่แม่นยำ 2.7% ตลอดช่วงอุณหภูมิ

เวลาหน่วงคงที่ (140ms ขั้นต่ำ)/ปรับได้ด้วยตัวเก็บประจุ

เอาต์พุตแบบ Open-Drain/Push-Pull อิสระ

อินพุตเปิดใช้งานสำหรับแต่ละแรงดันไฟฟ้าที่ตรวจสอบ

ตัวเลือกเกณฑ์ที่เลือกได้ 9 แบบ

อินพุตรีเซ็ตด้วยตนเองและการเลือกความคลาดเคลื่อน (5%/10%)

แพ็คเกจ TQFN ขนาดเล็ก 4 มม. x 4 มม.

ระบุอย่างครบถ้วนตั้งแต่ -40°C ถึง +125°C

แอปพลิเคชัน

ระบบหลายแรงดันไฟฟ้า

แหล่งจ่ายไฟ DC-DC

เซิร์ฟเวอร์/เวิร์คสเตชั่น

ระบบจัดเก็บข้อมูล

อุปกรณ์เครือข่าย/โทรคมนาคม

คำอธิบาย

MAX16025–MAX16030 เป็นตัวตรวจสอบและลำดับแรงดันไฟฟ้าแบบคู่/สาม/สี่ช่องสัญญาณ ซึ่งมีให้เลือกในแพ็คเกจ TQFN ขนาดเล็ก อุปกรณ์เหล่านี้มีความยืดหยุ่นในการออกแบบอย่างมาก เนื่องจากช่วยให้สามารถเลือกเกณฑ์คงที่และปรับได้ผ่านอินพุตลอจิก และให้การกำหนดเวลาลำดับผ่านตัวเก็บประจุภายนอกขนาดเล็ก อุปกรณ์อเนกประสงค์เหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลายในแอปพลิเคชันหลายแรงดันไฟฟ้า

เมื่อแรงดันไฟฟ้าที่อินพุตที่ตรวจสอบแต่ละตัวเกินเกณฑ์ที่เกี่ยวข้อง เอาต์พุตที่สอดคล้องกันจะสูงขึ้นหลังจากเวลาหน่วงการแพร่กระจายหรือเวลาหน่วงที่ตั้งค่าด้วยตัวเก็บประจุ เมื่อแรงดันไฟฟ้าลดลงต่ำกว่าเกณฑ์ เอาต์พุตที่เกี่ยวข้องจะต่ำลงหลังจากเวลาหน่วงการแพร่กระจาย วงจรตรวจจับแต่ละวงจรรวมถึงอินพุตเปิดใช้งานของตัวเอง ซึ่งช่วยให้สามารถปิดเอาต์พุต power-good ได้อย่างอิสระ เอาต์พุตอิสระสำหรับตัวตรวจจับแต่ละตัวมีให้เลือกในรูปแบบ push-pull หรือ open-drain โดยรุ่น open-drain สามารถรองรับแรงดันไฟฟ้าได้สูงถึง 28V ซึ่งช่วยให้สามารถเชื่อมต่อกับอินพุต shutdown และ enable ของตัวควบคุม DC-DC ต่างๆ ตัวตรวจจับแต่ละตัวสามารถทำงานได้อย่างอิสระเป็นวงจรควบคุมแยกกันสี่วงจร หรือสามารถเชื่อมต่อแบบเดซี่เชนเพื่อจัดลำดับแหล่งจ่ายไฟแบบควบคุมได้

MAX16025–MAX16030 ยังมีฟังก์ชันรีเซ็ต ซึ่งจะถูกยกเลิกการยืนยันหลังจากที่แรงดันไฟฟ้าที่ตรวจสอบอย่างอิสระทั้งหมดเกินเกณฑ์ การหมดเวลาการรีเซ็ตถูกตั้งค่าภายในหรือสามารถปรับได้ภายนอก อุปกรณ์เหล่านี้มีให้เลือกในแพ็คเกจ TQFN ขนาด 4 มม. x 4 มม. และระบุอย่างครบถ้วนตั้งแต่ -40°C ถึง +125°C

ข้อมูล

ภาพวาด
