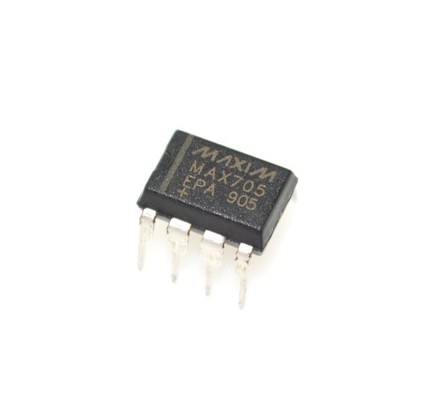

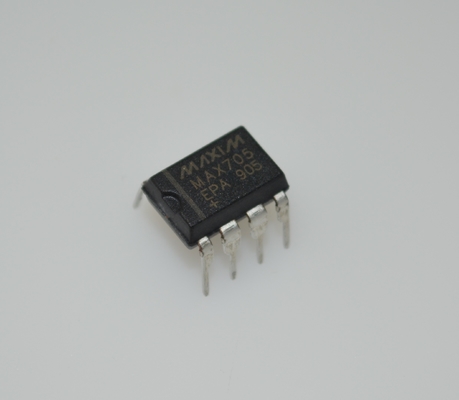

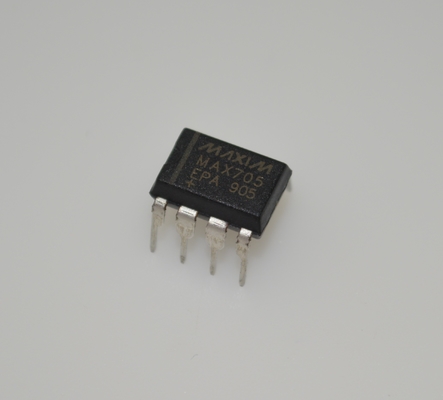

MAX705EPA ตัวควบคุมไมโครโปรเซสเซอร์ 4.65V Threshold พัลส์รีเซ็ต 200ms แหล่งจ่ายไฟ 5V DIP-8 -40°C ถึง +85°C

MAX705EPA Microprocessor Supervisor เกณฑ์ 4.65V พัลส์รีเซ็ต 200ms แหล่งจ่ายไฟ 5V DIP-8 -40°C ถึง +85°C

ประโยชน์และคุณสมบัติ

● การรวมฟังก์ชันการดูแลระบบช่วยเพิ่มความน่าเชื่อถือของระบบอย่างมากในขณะที่ลดพื้นที่บนบอร์ด

  • แพ็คเกจ µMAX

  • รับประกัน RESET ที่ถูกต้องที่ VCC = 1V

    - พัลส์รีเซ็ต 200ms

    - อินพุตรีเซ็ตด้วยตนเองที่เข้ากันได้กับ TTL/CMOS

    - เอาต์พุตรีเซ็ตแบบ Active-High (MAX707/MAX708/ MAX813L)

  • ตัวตรวจสอบแรงดันไฟฟ้าที่แม่นยำ

    - 4.65V (MAX705/MAX707/MAX813L)

    - 4.40V (MAX706/MAX708)

  • ตัวตรวจสอบแรงดันไฟฟ้าสำหรับพลังงาน

    - คำเตือนความล้มเหลวหรือแบตเตอรี่ต่ำ

แอปพลิเคชัน

● คอมพิวเตอร์

● ตัวควบคุม

● เครื่องมืออัจฉริยะ

● การตรวจสอบพลังงาน µP ที่สำคัญ

คำอธิบายทั่วไป

วงจรดูแลระบบ MAX705–MAX708/MAX813L (µP) ช่วยลดความซับซ้อนและจำนวนส่วนประกอบที่จำเป็นในการตรวจสอบฟังก์ชันแหล่งจ่ายไฟและแบตเตอรี่ในระบบ µP อุปกรณ์เหล่านี้ช่วยเพิ่มความน่าเชื่อถือและความแม่นยำของระบบอย่างมากเมื่อเทียบกับ IC หรือส่วนประกอบแบบแยก

MAX705/MAX706/MAX813L มีสี่ฟังก์ชัน:

1) เอาต์พุตรีเซ็ตระหว่างการเปิดเครื่อง การปิดเครื่อง และสภาวะไฟตก

2) เอาต์พุต watchdog อิสระที่ต่ำลงหากอินพุต watchdog ไม่ได้ถูกสลับภายใน 1.6 วินาที

3) ตัวตรวจจับเกณฑ์ 1.25V สำหรับคำเตือนไฟดับ การตรวจจับแบตเตอรี่ต่ำ หรือสำหรับการตรวจสอบแหล่งจ่ายไฟอื่นที่ไม่ใช่ +5V

4) อินพุตรีเซ็ตด้วยตนเองแบบ Active-Low

MAX707/MAX708 เหมือนกับ MAX705/ MAX706 ยกเว้นรีเซ็ตแบบ Active-High จะถูกแทนที่สำหรับตัวจับเวลา watchdog MAX813L เหมือนกับ MAX705 ยกเว้น RESET จะมีให้แทน RESET

มีระดับตัวตรวจสอบแรงดันไฟฟ้าสองระดับ: MAX705/MAX707/MAX813L สร้างพัลส์รีเซ็ตเมื่อแรงดันไฟฟ้าลดลงต่ำกว่า 4.65V ในขณะที่ MAX706/ MAX708 สร้างพัลส์รีเซ็ตต่ำกว่า 4.40V ชิ้นส่วนทั้งสี่มีให้ในแพ็คเกจ DIP, SO และ µMAX® 8 พิน

ข้อมูล

การวาด
