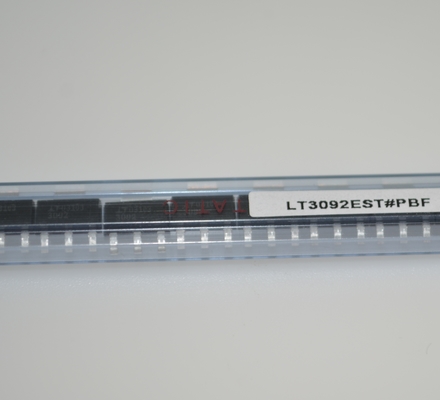

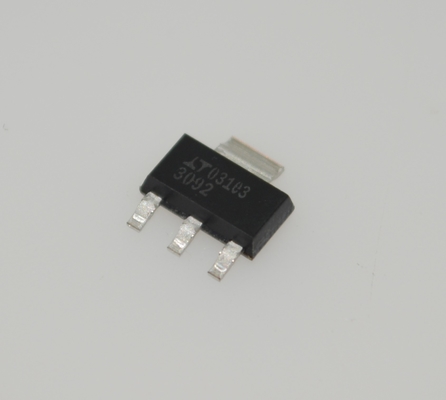

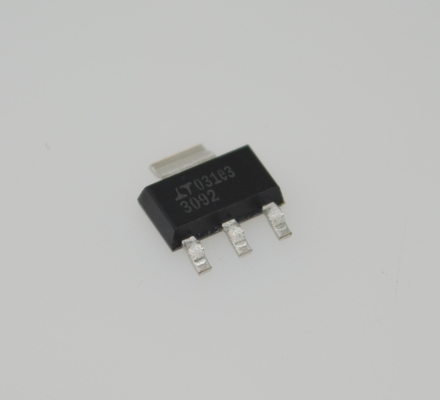

LT3092EST ตัวควบคุมแรงดันไฟฟ้าเชิงลบ LDO 200mA, สัญญาณรบกวน 0.8μV RMS, PSRR 76dB, อินพุต 1.5-36V, แพ็คเกจ SOT-223, อุณหภูมิ -40°C ถึง +125°C

LT3092EST 200mA Negative LDO 0.8μV RMS Noise 76dB PSRR 1.5-36V Input SOT-223 -40°C ถึง +125°C

andnbsp;

คุณสมบัติ

andnbsp;แหล่งจ่ายกระแสแบบ 2 ขั้วที่ตั้งโปรแกรมได้

กระแสไฟขาออกสูงสุด: 200mA

ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 1.2V ถึง 40V

andnbsp;ไม่จำเป็นต้องใช้ตัวเก็บประจุอินพุต/เอาต์พุต

andnbsp;อัตราส่วนตัวต้านทานกำหนดกระแสไฟขาออก

andnbsp;ความแม่นยำของกระแสไฟขาเข้าเริ่มต้น: 1%

andnbsp;การป้องกันแรงดันไฟฟ้าย้อนกลับ

andnbsp;การป้องกันกระแสไฟย้อนกลับ

andnbsp;<0.001%/V การควบคุมสายทั่วไป

andnbsp;การป้องกันขีดจำกัดกระแสไฟและการปิดระบบความร้อน

andnbsp;มีให้เลือกในแพ็คเกจ 8-Lead SOT-23, 3-Lead SOT-223 และ 8-Lead 3mm × 3mm DFN

andnbsp;

การใช้งาน

andnbsp;แหล่งจ่ายกระแสแบบ 2 ขั้วแบบลอยตัว

andnbsp;แหล่งจ่ายกระแสอ้างอิง GND

andnbsp;แหล่งจ่ายกระแสแปรผัน

andnbsp;ตัวจำกัดในสาย

andnbsp;วงจรความปลอดภัยโดยธรรมชาติ

andnbsp;

คำอธิบาย

LT®3092 เป็นแหล่งจ่ายกระแสแบบ 2 ขั้วที่ตั้งโปรแกรมได้ ต้องใช้ตัวต้านทานเพียงสองตัวเพื่อตั้งค่ากระแสไฟขาออกระหว่าง 0.5mA ถึง 200mA เทคนิคอะนาล็อกมากมายเหมาะสำหรับการตั้งโปรแกรมกระแสไฟขาออกอย่างแข็งขัน LT3092 มีเสถียรภาพโดยไม่มีตัวเก็บประจุอินพุตและเอาต์พุต ซึ่งให้ความต้านทาน DC และ AC สูง คุณสมบัตินี้ช่วยให้สามารถใช้งานในแอปพลิเคชันที่ปลอดภัยโดยธรรมชาติได้

พิน SET มีความแม่นยำเริ่มต้น 1% และสัมประสิทธิ์อุณหภูมิต่ำ การควบคุมกระแสไฟดีกว่า 10ppm/V ตั้งแต่ 1.5V ถึง 40V

LT3092 สามารถทำงานในรูปแบบแหล่งจ่ายกระแสแบบ 2 ขั้วในอนุกรมกับสายสัญญาณ เหมาะอย่างยิ่งสำหรับการขับเคลื่อนเซ็นเซอร์, อุปกรณ์จ่ายไฟระยะไกล และเป็นตัวจำกัดกระแสไฟที่แม่นยำสำหรับอุปกรณ์จ่ายไฟในพื้นที่

วงจรป้องกันภายในประกอบด้วยการป้องกันแบตเตอรี่ย้อนกลับและการป้องกันกระแสไฟย้อนกลับ การจำกัดกระแสไฟ และการจำกัดความร้อน LT3092 มีให้เลือกในแพ็คเกจ 8-lead TSOT-23, 3-lead SOT-223 และ 8-lead 3mm × 3mm DFN

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด
