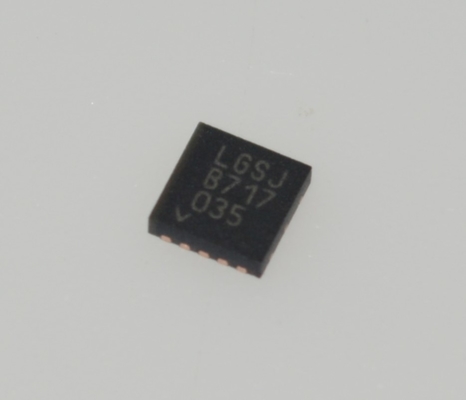

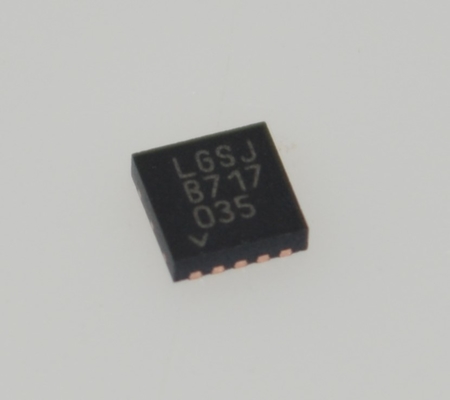

LT3042EDD เสียงต่ําสุด LDO 0.8μV RMS เสียง 76dB PSRR @ 1MHz 1.8-20V การเข้า 3mm × 3mm DFN-8 -40 °C ถึง + 125 °C

LT3042EDD Ultra-Low Noise LDO 0.8μV RMS Noise 76dB PSRR @1MHz 1.8-20V Input 3mm×3mm DFN-8 -40°C ถึง +125°C

คุณสมบัติ

 Ultralow RMS Noise: 0.8μVRMS (10Hz ถึง 100kHz)

 Ultralow Spot Noise: 2nV/√Hz ที่ 10kHz

 Ultrahigh PSRR: 79dB ที่ 1MHz

 กระแสไฟขาออก: 200mA

 ช่วงแรงดันไฟฟ้าขาเข้ากว้าง: 1.8V ถึง 20V

 ตัวเก็บประจุตัวเดียวช่วยปรับปรุง Noise และ PSRR

 กระแสไฟขาเข้า SET Pin 100μA: ±1% ความแม่นยำเริ่มต้น

 ตัวต้านทานตัวเดียวโปรแกรมแรงดันไฟฟ้าขาออก

 แบนด์วิดท์สูง: 1MHz

 จำกัดกระแสไฟที่ตั้งโปรแกรมได้

 แรงดันไฟฟ้าตกคร่อมต่ำ: 350mV

 ช่วงแรงดันไฟฟ้าขาออก: 0V ถึง 15V

 Power Good ที่ตั้งโปรแกรมได้

 ความสามารถในการเริ่มต้นอย่างรวดเร็ว

 Precision Enable/UVLO

 สามารถขนานกันเพื่อลด Noise และกระแสไฟที่สูงขึ้น

 จำกัดกระแสไฟภายในพร้อม Foldback

 ตัวเก็บประจุขาออกขั้นต่ำ: 4.7μF เซรามิก

 การป้องกันแบตเตอรี่กลับขั้วและการป้องกันกระแสไฟย้อนกลับ

n แพ็คเกจ MSOP 10 ขา และ DFN ขนาด 3 มม. × 3 มม.

การใช้งาน

 แหล่งจ่ายไฟ RF: PLL, VCO, Mixers, LNAs

 เครื่องมือวัดที่มี Noise ต่ำมาก

 ตัวแปลงข้อมูลความเร็วสูง/ความแม่นยำสูง

 การใช้งานทางการแพทย์: การถ่ายภาพ การวินิจฉัย

 แหล่งจ่ายไฟที่มีความแม่นยำ

 Post-Regulator สำหรับ Switching Supplies

คำอธิบาย

LT®3042 เป็นตัวควบคุมเชิงเส้นแบบ low dropout ประสิทธิภาพสูงที่มีสถาปัตยกรรม ultralow noise และ ultrahigh PSRR ของ LTC สำหรับจ่ายไฟให้กับแอปพลิเคชัน RF ที่ไวต่อ Noise ออกแบบมาเป็นข้อมูลอ้างอิงกระแสไฟที่มีความแม่นยำตามด้วยบัฟเฟอร์แรงดันไฟฟ้าประสิทธิภาพสูง LT3042 สามารถขนานกันได้อย่างง่ายดายเพื่อลด Noise เพิ่มกระแสไฟขาออก และกระจายความร้อนบน PCB

อุปกรณ์จ่ายไฟ 200mA ที่แรงดันไฟฟ้าตกคร่อมทั่วไป 350mV กระแสไฟนิ่งในการทำงานอยู่ที่ 2mA และลดลงเหลือ < <1μA ในโหมดปิดเครื่อง ช่วงแรงดันไฟฟ้าขาออกที่กว้างของ LT3042 (0V ถึง 15V) ในขณะที่ยังคงรักษาการทำงานแบบ unity gain ไว้ ทำให้เกิด Noise ขาออก PSRR แบนด์วิดท์ และการควบคุมโหลดที่คงที่อย่างแท้จริง โดยไม่ขึ้นอยู่กับแรงดันไฟฟ้าขาออกที่ตั้งโปรแกรมไว้ นอกจากนี้ ตัวควบคุมยังมีคุณสมบัติจำกัดกระแสไฟที่ตั้งโปรแกรมได้ ความสามารถในการเริ่มต้นอย่างรวดเร็ว และ Power Good ที่ตั้งโปรแกรมได้เพื่อระบุการควบคุมแรงดันไฟฟ้าขาออก

LT3042 มีเสถียรภาพด้วยตัวเก็บประจุขาออกเซรามิกขั้นต่ำ 4.7μF การป้องกันในตัวประกอบด้วยการป้องกันแบตเตอรี่กลับขั้ว การป้องกันกระแสไฟย้อนกลับ การจำกัดกระแสไฟภายในพร้อม foldback และขีดจำกัดความร้อนพร้อม hysteresis LT3042 มีให้เลือกในแพ็คเกจ MSOP 10 ขาและ DFN ขนาด 3 มม. × 3 มม. ที่ได้รับการปรับปรุงความร้อน
