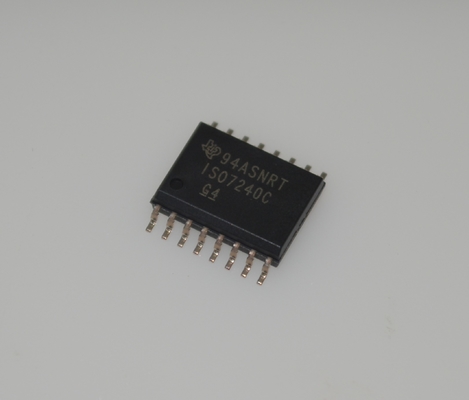

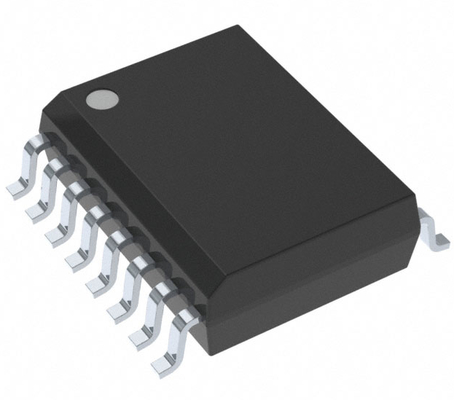

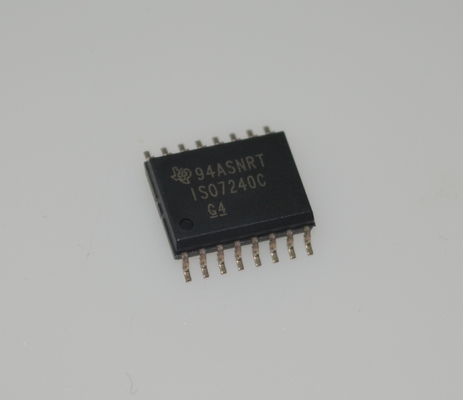

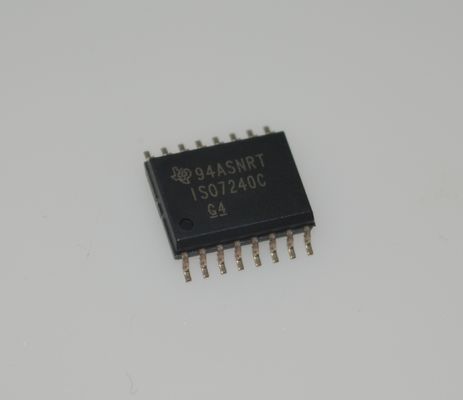

ISO7240CDWR ตัวแยกสัญญาณดิจิทัล 4 ช่องสัญญาณ พร้อมความเร็ว 100Mbps CMTI สูง (50kV/µs) ช่วงแรงดันไฟฟ้ากว้าง (3V-5.5V) ใช้พลังงานต่ำ ป้องกัน ESD ที่แข็งแกร่ง และแพ็คเกจ SOIC-16

ISO7240CDWR ตัวแยกสัญญาณดิจิทัล 4 ช่องสัญญาณ พร้อมความเร็ว 100Mbps High CMTI (50kV/และmu;s) ช่วงการจ่ายไฟกว้าง (3V-5.5V) พลังงานต่ำ การป้องกัน ESD ที่แข็งแกร่ง และamp; แพ็คเกจ SOIC-16

และnbsp;

คุณสมบัติ

และbull; ตัวเลือกอัตราสัญญาณ 25 และ 150Mbpsandndash; ความคลาดเคลื่อนของเอาต์พุตระหว่างช่องสัญญาณต่ำ; สูงสุด 1nsandndash; การบิดเบือนความกว้างพัลส์ต่ำ (PWD); สูงสุด 2nsandndash; เนื้อหาจิ๊กเกอร์ต่ำ; 1ns Typ ที่ 150Mbps

และbull; เอาต์พุตเริ่มต้นที่เลือกได้ ( ISO7240CF )

และbull; และgt; อายุการใช้งาน 25 ปีที่แรงดันใช้งานพิกัด (ดูการฉายภาพอายุการใช้งานของฉนวน)

และbull; การป้องกัน ESD 4-kV

และbull; ทำงานร่วมกับแหล่งจ่ายไฟ 3.3V หรือ 5V

และbull; ภูมิคุ้มกันทางแม่เหล็กไฟฟ้าสูง (ดู ISO72x Digital Isolator Magnetic-Field Immunity)

และbull;และndash;40anddeg;C ถึง +125anddeg;C ช่วงอุณหภูมิในการทำงาน

และbull; การรับรองที่เกี่ยวข้องกับความปลอดภัย:andndash; DIN EN IEC 60747-17 (VDE 0884-17)andndash; โปรแกรมการรับรู้ส่วนประกอบ UL 1577andndash; การรับรอง IEC 61010-1, IEC 62368-1

และnbsp;

แอปพลิเคชัน

และbull; ระบบอัตโนมัติในโรงงานandndash; Modbusandndash; Profibusandtrade;andndash; DeviceNetandtrade; Data Buses

และbull; อินเทอร์เฟซอุปกรณ์ต่อพ่วงคอมพิวเตอร์

และbull; อินเทอร์เฟซควบคุมเซอร์โว

และbull; การได้มาซึ่งข้อมูล

และnbsp;

คำอธิบาย

อุปกรณ์ ISO7240x, ISO7241x และ ISO7242x เป็นตัวแยกสัญญาณดิจิทัลแบบสี่ช่องสัญญาณที่มีการกำหนดค่าช่องสัญญาณหลายช่องสัญญาณและฟังก์ชันเปิดใช้งานเอาต์พุต อุปกรณ์เหล่านี้มีบัฟเฟอร์อินพุตลอจิกและเอาต์พุตลอจิกที่แยกจากกันด้วยสิ่งกีดขวางฉนวนซิลิคอนไดออกไซด์ (SiO2) ของ Texas Instrumentandrsquo;s เมื่อใช้ร่วมกับแหล่งจ่ายไฟแบบแยก อุปกรณ์เหล่านี้ช่วยป้องกันแรงดันไฟฟ้าสูง แยกกราวด์ และป้องกันกระแสไฟรบกวนไม่ให้เข้าสู่กราวด์ในพื้นที่และรบกวนหรือทำลายวงจรที่ละเอียดอ่อน

ตระกูลอุปกรณ์ ISO7240x มีทั้งสี่ช่องสัญญาณในทิศทางเดียวกัน ตระกูลอุปกรณ์ ISO7241x มีสามช่องสัญญาณในทิศทางเดียวกันและหนึ่งช่องสัญญาณในทิศทางตรงกันข้าม ตระกูลอุปกรณ์ ISO7242x มีสองช่องสัญญาณในแต่ละทิศทาง

อุปกรณ์ที่มีคำต่อท้าย C (ตัวเลือก C) มีเกณฑ์อินพุต TTL และตัวกรองสัญญาณรบกวนที่อินพุต ซึ่งป้องกันไม่ให้พัลส์ชั่วคราวถูกส่งไปยังเอาต์พุตของอุปกรณ์ อุปกรณ์ที่มีคำต่อท้าย M (ตัวเลือก M) มีเกณฑ์อินพุต CMOS VCC/2 และไม่มีตัวกรองสัญญาณรบกวนอินพุตหรือความล่าช้าในการขยายพันธุ์เพิ่มเติม

อุปกรณ์ ISO7240CF มีฟังก์ชันปิดใช้งานอินพุตบนพิน 7 และฟังก์ชันเอาต์พุต failsafe สูงหรือต่ำที่เลือกได้ด้วยพิน CTRL (พิน 10) เอาต์พุต failsafe เป็นลอจิกสูงเมื่อวางลอจิกสูงบนพิน CTRL หรือปล่อยพินไว้โดยไม่ได้เชื่อมต่อ หากสัญญาณลอจิกต่ำถูกนำไปใช้กับพิน CTRL เอาต์พุต failsafe จะกลายเป็นสถานะเอาต์พุตลอจิกต่ำ ฟังก์ชันปิดใช้งานอินพุตของอุปกรณ์ ISO7240CF ป้องกันไม่ให้ข้อมูลถูกส่งผ่านสิ่งกีดขวางฉนวนไปยังเอาต์พุต เมื่อปิดใช้งานอินพุตหรือปิดเครื่อง VCC1 เอาต์พุตจะถูกตั้งค่าโดยพิน CTRL

อุปกรณ์เหล่านี้สามารถใช้พลังงานจากแหล่งจ่ายไฟ 3.3V หรือ 5V ในทั้งสองด้าน ในการผสมผสานใดๆ พินอินพุตสัญญาณทนต่อ 5V โดยไม่คำนึงถึงระดับแรงดันไฟฟ้าที่ใช้

อุปกรณ์เหล่านี้มีลักษณะเฉพาะสำหรับการทำงานในช่วงอุณหภูมิแวดล้อมตั้งแต่ andndash;40anddeg;C ถึง +125anddeg;C

และnbsp;

ข้อมูล

และnbsp;

การวาดภาพ
