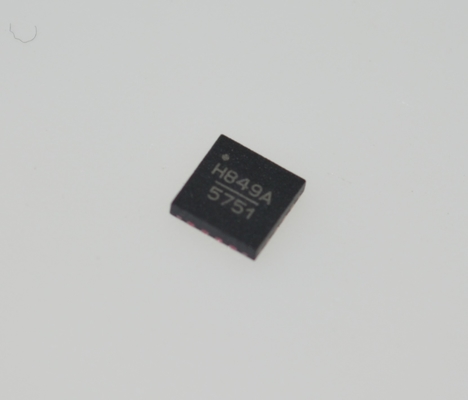

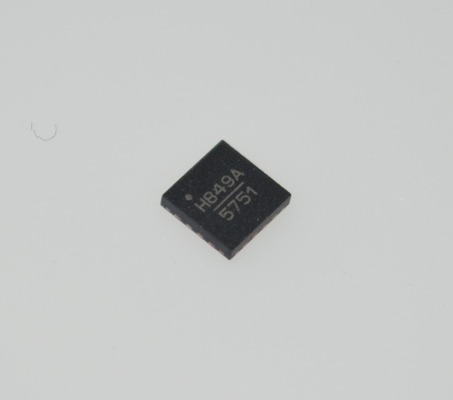

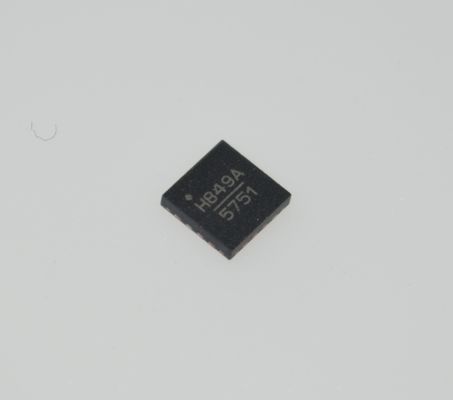

HMC849ALP4CE สวิตช์ SPDT ความเร็วสูง 24 Gbps พร้อมการสูญเสียการแทรกต่ำ การทำงาน 3.3V/5V แบนด์วิดท์กว้าง การแยกสูง การสลับที่รวดเร็ว & การป้องกัน ESD

HMC849ALP4CE 24 Gbps สวิตช์ SPDT ความเร็วสูง มีการสูญเสียการใส่ต่ํา 3.3V / 5V การทํางาน ความกว้างของแบนด์วิด ความโดดเดี่ยวสูง การสวิตช์เร็วและการป้องกัน ESD

ลักษณะ

การแยกกันสูง: สูงสุด 60 dB

การควบคุมบวกเดียว: 0/+3V ถึง +5V

IP3 ไฮอินปอยท์สูง: +52 dBm

การออกแบบที่ไม่สะท้อนแสง

สถานที่

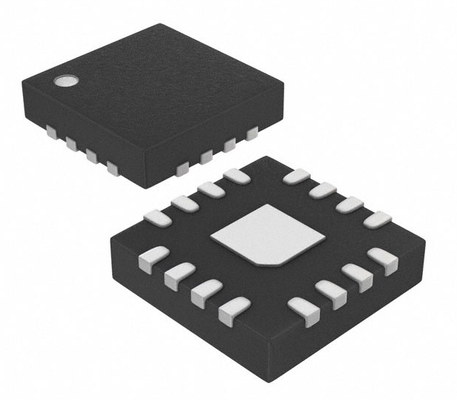

16 โลหะ 4x4 มิลลิเมตร QFN Package: 16 มิลลิเมตร2

การใช้งานทั่วไป

HMC849ALP4CE เหมาะสําหรับ:

• โทรศัพท์มือถือ / 4G

• WiMAX, WiBro และสายไร้สายคงที่

• เทเลมติกรถยนต์

• สายวิทยุมือถือ

• อุปกรณ์ทดสอบ

คําอธิบายทั่วไป

HMC849ALP4CE เป็นสวิทช์ SPDT DC ที่ไม่สะท้อนแสงระดับความโดดเดี่ยวสูงไปยัง 6 GHz GaAs pHEMT ในแพ็คเกจการติดตั้งบนผิวที่ไม่มีหมอน ราคาถูกสวิตช์นี้เหมาะสําหรับการใช้งานในระบบเซลล์ / WiMAX / 4G อุปกรณ์พื้นฐาน, ความสูญเสียการใส่ที่ต่ํา 0.8 dB และ + 52 dBm input IP3. การจัดการพลังงานเป็นที่ดีเยี่ยมขึ้นผ่านช่วง WiMAX 5 - 6 GHz กับสวิตช์ที่ให้จุดการบด P1dB ของ + 31 dBmวงจรบนชิปอนุญาตการควบคุมความแรงดันบวกเพียงครั้งเดียว 0/+3V หรือ 0/+5V ในกระแสไฟฟ้าแบบ DC ที่ต่ํามาก. การเปิดอินทุ้น (EN) ที่ตั้งเป็นล็อกิกฮายจะทําให้สวิทช์อยู่ในสภาพ " all off "

ข้อมูล

การวาด
