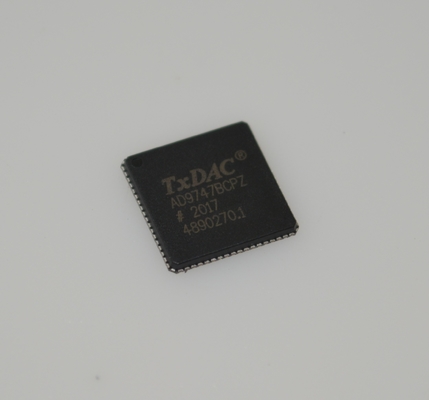

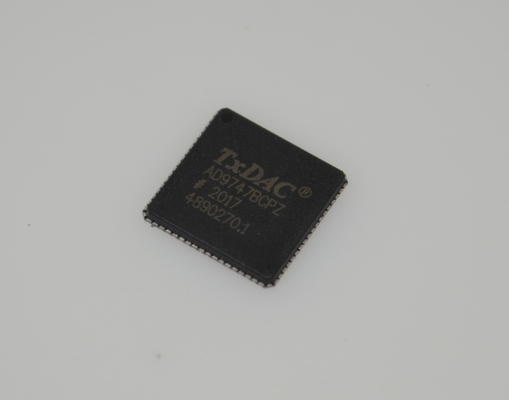

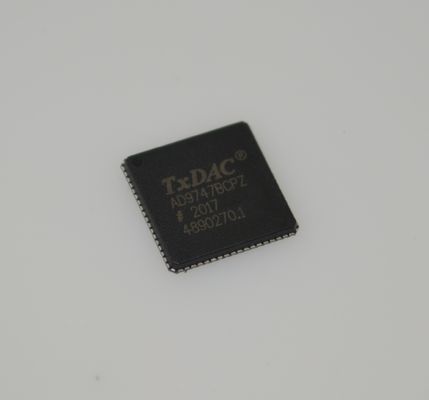

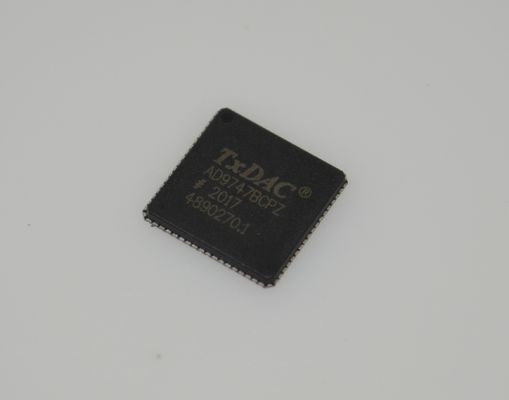

AD9747BCPZ DAC ความเร็วสูง 14 บิต 2.5 GSPS พร้อมอินพุต LVDS พลังงานต่ำ SFDR ที่ยอดเยี่ยม การปรับสัญญาณนาฬิกาที่ยืดหยุ่น แบนด์วิดท์กว้าง & ช่วงอุณหภูมิอุตสาหกรรม
คุณสมบัติ
ช่วงไดนามิกสูง, DAC คู่
สัญญาณรบกวนต่ำและการบิดเบือน intermodulation
WCDMA ACLR ของผู้ให้บริการรายเดียว = 80 dBc ที่ 61.44 MHz IF
สเตจเอาต์พุตแบบสวิตชิ่งที่เป็นนวัตกรรมใหม่ช่วยให้สามารถใช้งานเอาต์พุตได้เกินความถี่ Nyquist
อินพุต LVCMOS พร้อมการทำงานแบบ dual-port หรือ interleaved single-port
เอาต์พุตกระแสอะนาล็อกแบบดิฟเฟอเรนเชียลสามารถตั้งโปรแกรมได้ตั้งแต่ 8.6 mA ถึง 31.7 mA แบบเต็มสเกล
DAC กระแสไฟเสริม 10 บิตพร้อมความสามารถในการ source/sink สำหรับการลบล้างออฟเซ็ตภายนอก
แหล่งจ่ายแรงดันอ้างอิงความแม่นยำ 1.2 V ภายใน
ทำงานจากแหล่งจ่ายไฟ 1.8 V และ 3.3 V
การกระจายพลังงาน 315 mW
ขนาดเล็ก, ปราศจากสารตะกั่ว, 72-pin LFCSP
แอปพลิเคชัน
โครงสร้างพื้นฐานไร้สาย: WCDMA, CDMA2000, TD-SCDMA, WiMAX
การสื่อสารบรอดแบนด์: LMDS/MMDS, point-to-point
เครื่องมือ: เครื่องกำเนิดสัญญาณ RF, เครื่องกำเนิดรูปคลื่นตามอำเภอใจ
คำอธิบายทั่วไป
AD9741/AD9743/AD9745/AD9746/AD9747 เป็นหมุดที่เข้ากันได้, ช่วงไดนามิกสูง, ตัวแปลงดิจิตอลเป็นอะนาล็อก (DAC) คู่ที่มีความละเอียด 8-/10-/12-/ 14-/16-บิต และอัตราการสุ่มตัวอย่างสูงสุด 250 MSPS อุปกรณ์ต่างๆ มีคุณสมบัติเฉพาะสำหรับการใช้งานการส่งสัญญาณโดยตรง รวมถึงการชดเชยเกนและออฟเซ็ต และเชื่อมต่อกับตัวมอดูเลเตอร์ควอดราเจอร์อะนาล็อกได้อย่างราบรื่น เช่น ADL5370
สถาปัตยกรรมเอาต์พุตที่เป็นกรรมสิทธิ์และไดนามิกช่วยให้สามารถสังเคราะห์เอาต์พุตอะนาล็อกได้แม้เหนือ Nyquist โดยการเปลี่ยนพลังงานออกจากพื้นฐานและเข้าไปในความถี่อิมเมจ มีการตั้งโปรแกรมอย่างเต็มที่ผ่านพอร์ต serial peripheral interface (SPI) นอกจากนี้ ยังมีคุณสมบัติที่ตั้งโปรแกรมได้ด้วยหมุดสำหรับแอปพลิเคชันเหล่านั้นที่ไม่มีตัวควบคุม
ไฮไลท์ผลิตภัณฑ์
สัญญาณรบกวนต่ำและการบิดเบือน intermodulation (IMD) ช่วยให้สามารถสังเคราะห์สัญญาณบรอดแบนด์คุณภาพสูงได้
เอาต์พุตสวิตชิ่งที่เป็นกรรมสิทธิ์เพื่อประสิทธิภาพแบบไดนามิกที่เพิ่มขึ้น
เอาต์พุตกระแสไฟที่ตั้งโปรแกรมได้และ DAC เสริมคู่ให้ความยืดหยุ่นและการปรับปรุงระบบ
ข้อมูล
|
หมวดหมู่
|
|
|
|
ผู้ผลิต
|
Analog Devices Inc.
|
|
|
ซีรีส์
|
-
|
|
|
บรรจุภัณฑ์
|
ถาด
|
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
|
|
DigiKey Programmable
|
ไม่ได้รับการยืนยัน
|
|
|
จำนวนบิต
|
16
|
|
|
จำนวนตัวแปลง D/A
|
2
|
|
|
เวลาในการตั้งค่า
|
-
|
|
|
ประเภทเอาต์พุต
|
กระแสไฟ - ไม่มีการบัฟเฟอร์
|
|
|
เอาต์พุตดิฟเฟอเรนเชียล
|
ใช่
|
|
|
อินเทอร์เฟซข้อมูล
|
ขนาน
|
|
|
ประเภทอ้างอิง
|
ภายนอก, ภายใน
|
|
|
แรงดันไฟ - อุปทาน, อะนาล็อก
|
3.13V ~ 3.47V
|
|
|
แรงดันไฟ - อุปทาน, ดิจิตอล
|
1.7V ~ 1.9V, 3.13V ~ 3.47V
|
|
|
INL/DNL (LSB)
|
±4, ±2
|
|
|
สถาปัตยกรรม
|
Quad-Switch
|
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 85°C
|
|
|
แพ็คเกจ / เคส
|

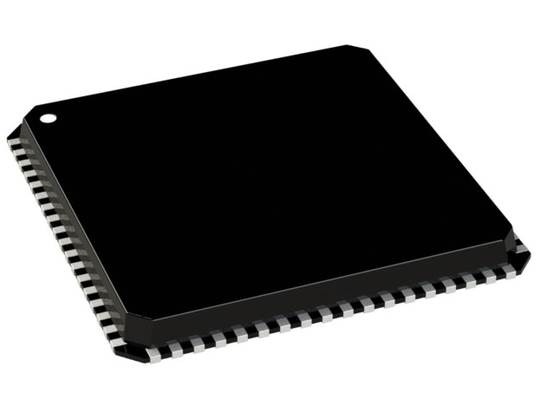

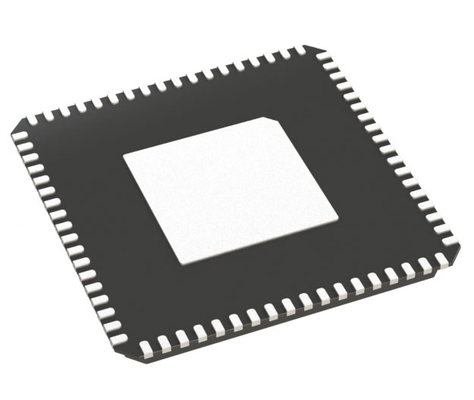

72-VFQFN Exposed Pad, CSP
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
72-LFCSP-VQ (10x10)
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
