รายละเอียดสินค้า:
การชำระเงิน:
|
| ความเสถียรของความถี่: | ±50ppm | ความทนทานต่อความถี่: | ±30ppm |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -40 °C ~ 85 °C | โหลดความจุ: | 18pF |
| กล่อง / กระเป๋า: | HC-49/US | ชื่อ: | องค์ประกอบอิเล็กทรอนิกส์แบบเปียก |
| เน้น: | 30V N-Channel MOSFET AEC-Q101,มอสเฟตกระแสต่อเนื่อง 60A,มอสเฟตกำลังไฟ DFN5x6-8L |
||

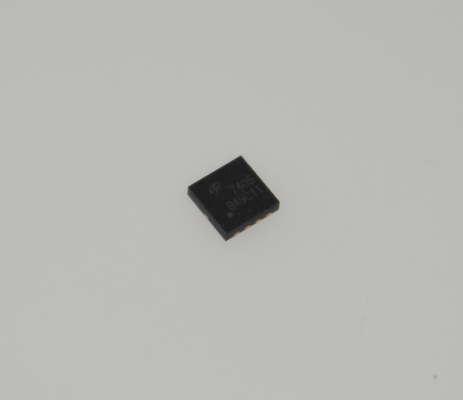

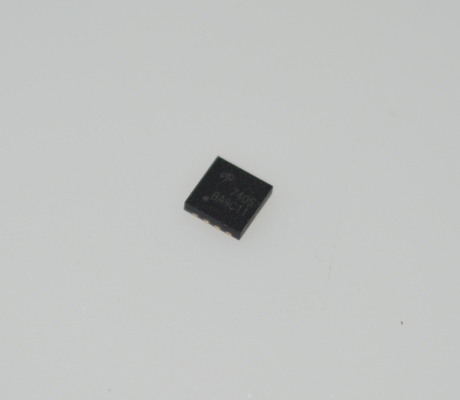

AON7405 30V N-Channel MOSFET 9.5mΩ Rds ((on) 60A ต่อเนื่อง DFN5x6-8L -55°C ถึง +175°C AEC-Q101 มีคุณสมบัติ
ลักษณะ
การเปลี่ยนพลังงานประสิทธิภาพสูง
ความดันจากแหล่งระบายน้ํา 30V: เหมาะสําหรับระบบ 12V/24V (เช่น เครื่องไฟฟ้ารถยนต์ / อุตสาหกรรม)
60A กระแสต่อเนื่อง (100A กระแทก): ขับเคลื่อนภาระแรงสูง (มอเตอร์, แอรไฟ LED เป็นต้น)
การสูญเสียการนําไฟที่ต่ํามาก
Rds ((on) = 9.5m2 (Vgs=10V): ลดการสูญเสียพลังงานอย่างสําคัญ
การขับเคลื่อนระดับโลจิก (Vgs ((th) = 1.8V): เหมาะสมโดยตรงกับ MCU 3.3V/5V
การปรับปรุงการสลับความถี่สูง
การชาร์จเกตต่ํา (Qg=42nC): รองรับการควบคุม PWM ความถี่สูง (สูงสุด 1MHz)
การสลับเร็ว: เวลาขึ้น/ตก < 25 ns
ความ น่า เชื่อถือ และ การ ป้องกัน
100% Avalanche ทดสอบ: รับประกันความมั่นคงภายใต้ความแรงกดดันแปร
รับรอง AEC-Q101: ตอบสนองมาตรฐานความน่าเชื่อถือในรถยนต์
การใช้งาน
1การจัดการพลังงาน
เครื่องแปลง DC-Dc: ใช้กันทั่วไปในการปรับปรุงสมอง (Buck, Boost, ฯลฯ) เพื่อปรับปรุงประสิทธิภาพการใช้พลังงาน โดยเฉพาะในคอมพิวเตอร์แล็ปโตป, เซอร์เวอร์ และอุปกรณ์สื่อสาร
พัสดุพลังงานจุดของภาระ (POL): ให้การจัดส่งพลังงานที่ประสิทธิภาพต่อองค์ประกอบหลัก เช่น CPUs, GPUs และ FPGAs
ส่งพลังงานแบบสวิตช์ (SMPs): อัดแปลง, วงจรขับ LED ฯลฯ
2มอเตอร์ไดรฟ์
การควบคุมมอเตอร์ DC: ใช้ในวงจรขับเคลื่อน H-bridge สําหรับเครื่องมือไฟฟ้า, เครื่องบินไร้คนขับ, และหุ่นยนต์
เครื่องขับเคลื่อน Stepper/Servo: การควบคุมมอเตอร์ความแม่นยําในอุปกรณ์อัตโนมัติอุตสาหกรรม
3อิเล็กทรอนิกส์รถยนต์
ระบบ 12V/24V: การใช้งาน เช่น ไฟฟ้ารถยนต์, การทําความร้อนที่นั่ง, และการควบคุมแฟน (ตรวจสอบว่า AON7405 เป็น AEC-Q101 ที่สอดคล้อง)
ระบบบริหารแบตเตอรี่ (BMS): วงจรควบคุมและป้องกันการชาร์จ/การปล่อย
4อิเล็กทรอนิกส์ผู้บริโภค
วงจรชาร์จเร็ว: การสลับพลังงานในชาร์จ USB PD และการชาร์จไร้สาย
สวิทช์ความแรงสูง: การกระจายพลังงานในทีวี คอนโซลเกมส์ ฯลฯ
5อุตสาหกรรมและการสื่อสาร
Inverters/Variable-Frequency Drives: เครื่องเปลี่ยนไฟฟ้าขนาดเล็กและ VFDs อุตสาหกรรมขนาดเล็ก
พลังงานไฟฟ้าโทรคมนาคม: โมดูลพลังงานประสิทธิภาพสูงสําหรับสถานีฐานและรูเตอร์
ข้อมูล
|
ประเภท
|
|
|
|
Mfr
|
|
|
|
ซีรี่ย์
|
-
|
|
|
การบรรจุ
|
เทป and รีล (TR)
เทปตัด (CT)
Digi-Reel®
|
|
|
สถานะของส่วน
|
ปราศการ
|
|
|
ประเภท FET
|
|
|
|
เทคโนโลย
|
|
|
|
ความดันการออกสู่แหล่ง (Vdss)
|
30 วอล
|
|
|
กระแส - การระบายน้ําต่อเนื่อง (Id) @ 25°C
|
|
|
|
ความดันการขับเคลื่อน (Max Rds On, Min Rds On)
|
4.5V, 10V
|
|
|
Rds On (Max) @ Id, Vgs
|
6.2mOhm @ 20A, 10V
|
|
|
Vgs(th) (สูงสุด) @ Id
|
2.8V @ 250μA
|
|
|
การชาร์จประตู (Qg) (สูงสุด) @ Vgs
|
51 nC @ 10 V
|
|
|
Vgs (สูงสุด)
|
± 25V
|
|
|
ความจุเข้า (Ciss) (Max) @ Vds
|
2940 pF @ 15 V
|
|
|
ลักษณะ FET
|
-
|
|
|
การระบายพลังงาน (สูงสุด)
|
6.25W (Ta) 83W (Tc)
|
|
|
อุณหภูมิการทํางาน
|
-55 °C ~ 150 °C (TJ)
|
|
|
เกรด
|
-
|
|
|
คุณสมบัติ
|
-
|
|
|
ประเภทการติดตั้ง
|
การติดตั้งพื้นผิว
|
|
|
แพ็คเกจอุปกรณ์ของผู้จําหน่าย
|
8-DFN-EP (3.3x3.3)
|
|
|
กล่อง / กระเป๋า
|
|
|
|
เลขสินค้าพื้นฐาน
|
