รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| เน้น: | ตัวควบคุม TEC ADN8834ACPZ-R7 พร้อมอินเทอร์เฟซ I2C,ตัวควบคุม TEC 3A เสถียรภาพ ±2.5°C,ตัวควบคุม TEC LFCSP-32 2.7-5.5V |
||

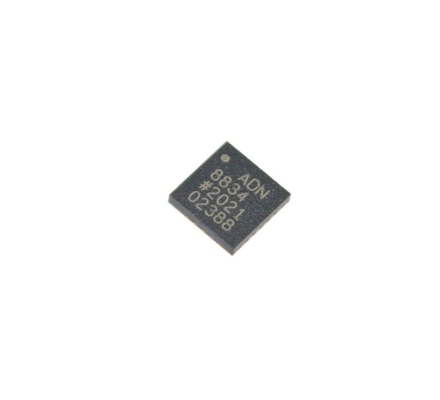

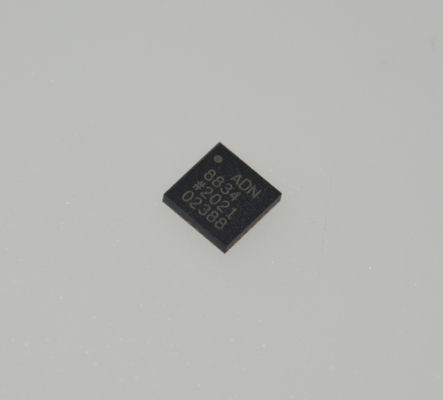

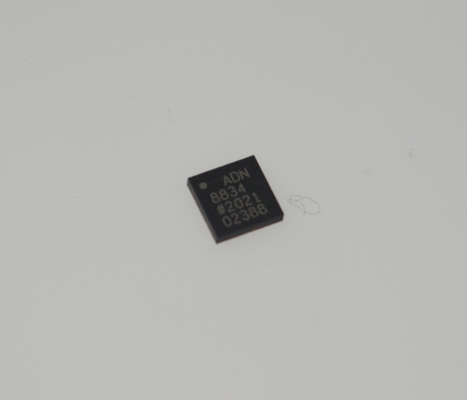

ADN8834ACPZ-R7 3A TEC เครื่องควบคุมและบวก2.5anddeg;C ความมั่นคง 2.7-5.5V ไฟฟ้า I2C อินเตอร์เฟซ LFCSP-32 -40anddeg;C ถึง +85anddeg;C
และnbsp
ลักษณะ
✅ การสร้างสถาปัตยกรรมอินดูคเตอร์เดี่ยวที่มีประสิทธิภาพสูง
✅ MOSFETs RDSON ต่ําที่บูรณาการสําหรับผู้ควบคุม TEC
✅ ติดตามการทํางานของแรงดันและกระแสไฟฟ้า TEC
ไม่จําเป็นต้องใช้ตัวต่อต้านภายนอก
การตั้งค่าขั้นต่ําของกระแสไฟฟ้าการทําความร้อนและการทําความเย็น
โปรแกรมความแรงกดสูงสุด TEC
ความถี่การสลับไดรเวอร์ PWM 2.0 MHz
✅ การปรับปรุงการทํางานภายนอก
2 เครื่องกระตุ้นรถกระบี่แบบอินเทกรีต ไม่มีการลื่น
✅ สามารถใช้เครื่องตรวจความร้อน NTC หรือ RTD
การออกอัตรามาตรฐาน 2.50 V ด้วยความแม่นยํา 1%
อัตราการทํางาน
✅ มีในขนาด 25 ลูก 2.5 มิลลิเมตร; 2.5 มิลลิเมตร WLCSP หรือในขนาด 24 ลูก 4 มิลลิเมตร; 4 มิลลิเมตร LFCSP
AEC-Q100 มีคุณสมบัติสําหรับการใช้งานในอุปกรณ์รถยนต์
และnbsp
การใช้งาน
การควบคุมอุณหภูมิ TEC
√ โมดูลทางออนไลน์
อุปกรณ์เสริมเสียงไฟเบอร์ออปติก
ระบบเครือข่ายออนไลน์
อุปกรณ์ที่ต้องการการควบคุมอุณหภูมิ TEC
และnbsp
คําอธิบายทั่วไป
ADN88341 เป็นเครื่องควบคุม TEC แบบโมโนลิทิกที่มีเครื่องควบคุม TEC ที่บูรณาการ มีระดับพลังงานแบบเส้นตรง ระดับพลังงานปรับความกว้างของกระแทก (PWM) และสองระดับความเคลื่อนไหวที่ไม่มีเครื่องเสริมเสียงการทํางานทางรถไฟฟ้า. เครื่องควบคุมเส้นตรงทํางานกับเครื่องขับ PWM เพื่อควบคุม MOSFETs กําลังภายในในระบบ H-bridgeโดยการวัดความดันการตอบสนองของเซ็นเซอร์ความร้อนและการใช้เครื่องขยายการทํางานที่บูรณาการ, ADN8834 ขับกระแสผ่าน TEC เพื่อปรับอุณหภูมิของไดโอเดสเลเซอร์หรือส่วนประกอบปนเปื้อนที่ติดต่อกับโมดูล TEC ให้กับอุณหภูมิที่เป้าหมายของโปรแกรม
ADN8834 รองรับเทอร์มิสเตอร์ประสานอุณหภูมิลบ (NTC) และตัวตรวจจับอุณหภูมิแบบมีแรงทนทานประสานอุณหภูมิบวก (PTC) (RTD)อุณหภูมิเป้าหมายถูกกําหนดเป็นวอลเตจเข้าแบบแอนาล็อกจากเครื่องแปลงดิจิตัล-แอนาล็อก (DAC) หรือจากเครื่องแยกความต้านทานภายนอก.
ลุปควบคุมอุณหภูมิของ ADN8834 ได้ถูกทําให้มั่นคงโดยการชดเชย PID โดยใช้เครื่องยกระดับความเข้มข้นในเครื่องยนต์ความดันมาตรฐาน 50 V ให้ผลิตแม่นยํา 1%; ที่ใช้ในการ bias สะพานการตรวจจับอุณหภูมิของ thermistor และเครือข่ายแบ่งระบายแรงดันเพื่อโปรแกรมขีดจํากัดกระแสไฟฟ้าและแรงดัน TEC สูงสุดสําหรับทั้งโหมดทําความร้อนและทําความเย็นด้วยเครื่องยกระดับเสียงของฮีโคลเปอร์, ความมั่นคงในอุณหภูมิระยะยาวที่ดีมากถูกรักษาผ่านวงจรควบคุมอุณหภูมิแบบอนาล็อกที่อิสระ
และnbsp
ข้อมูล
|
ประเภท
|
และnbsp
|
|
|
ผู้ผลิต
|
Analog Devices Inc. (บริษัทอุปกรณ์แอนาล็อก)
|
และnbsp
|
|
ซีรี่ย์
|
-
|
และnbsp
|
|
การบรรจุ
|
เทปและลวด (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
และnbsp
และnbsp
และnbsp
|
|
สถานะของส่วน
|
กิจกรรม
|
และnbsp
|
|
การใช้งาน
|
เครื่องทําความเย็นด้วยไฟฟ้าร้อน
|
และnbsp
|
|
ปัจจุบัน - จําหน่าย
|
3.3mA
|
และnbsp
|
|
โลเตจ - การให้บริการ
|
2.7V ~ 5.5V
|
และnbsp
|
|
อุณหภูมิการทํางาน
|
-40 °C ~ 125 °C
|
และnbsp
|
|
ประเภทการติดตั้ง
|
การติดตั้งพื้นผิว
|
และnbsp
|
|
กล่อง / กระเป๋า
|
24-WFQFN พื้นที่เปิดเผย, CSP
|
และnbsp
|
|
แพ็คเกจอุปกรณ์ของผู้จําหน่าย
|
24-LFCSP (4x4)
|
และnbsp
|
|
เลขสินค้าพื้นฐาน
|
และnbsp
และnbsp
การวาด
