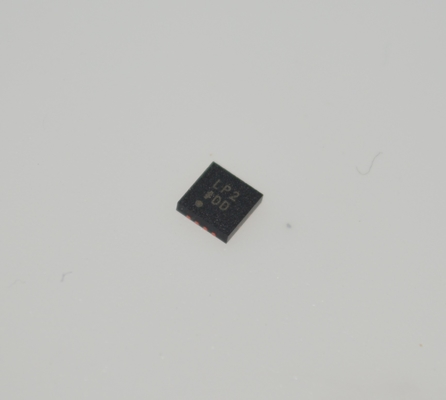

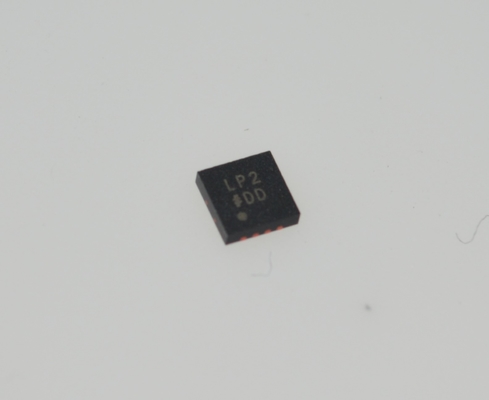

ADM7172ACPZ-R7 6.5V 2A เสียงเสียงต่ําสุด LDO 1μV RMS เสียงเสียง 75dB PSRR @ 1MHz 2.3-6.5V ทางเข้า LFCSP-8 -40°C ถึง +125°C

ADM7172ACPZ-R7 6.5V 2A Ultra-Low Noise LDO 1andmu;V RMS Noise 75dB PSRR @1MHz 2.3-6.5V Input LFCSP-8 -40anddeg;C ถึง +125anddeg;C

andnbsp;

คุณสมบัติ

ช่วงแรงดันไฟฟ้าขาเข้า: 2.3 V ถึง 6.5 V

กระแสไฟโหลดสูงสุด: 2 A

สัญญาณรบกวนต่ำ: 5 andmicro;V rms ไม่ขึ้นอยู่กับแรงดันไฟฟ้าขาออกที่

100 Hz ถึง 100 kHz

การตอบสนองชั่วครู่ที่รวดเร็ว: 1.5 andmu;s สำหรับขั้นตอนโหลด 1 mA ถึง 1.5 A

60 dB PSRR ที่ 100 kHz

แรงดันไฟฟ้าตกคร่อมต่ำ: 172 mV ที่โหลด 2 A, VOUT = 3 V

ความแม่นยำเริ่มต้น: และลบ;0.5% (ต่ำสุด), +1% (สูงสุด)

ความแม่นยำเหนือเส้น, โหลด และอุณหภูมิ: และบวก;1.5%

กระแสไฟนิ่ง, IGND = 0.7 mA โดยไม่มีโหลด

กระแสไฟดับต่ำ: 0.25 andmu;A ที่ VIN = 5 V

เสถียรด้วยตัวเก็บประจุเอาต์พุตเซรามิกขนาดเล็ก 4.7 andmicro;F

ตัวเลือกแรงดันไฟฟ้าขาออกที่ปรับได้และคงที่: 1.2 V ถึง 5.0 V

เอาต์พุตที่ปรับได้ตั้งแต่ 1.2 V ถึง VIN และลบ; VDO

เปิดใช้งานความแม่นยำ

การเริ่มต้นแบบนุ่มนวลที่ปรับได้

แพ็คเกจ LFCSP 8 ขา 3 มม. และครั้ง; 3 มม.

andnbsp;

andnbsp;แอปพลิเคชัน

การควบคุมไปยังแอปพลิเคชันที่ไวต่อสัญญาณรบกวน: วงจร ADC และ DAC,

เครื่องขยายเสียงความแม่นยำ, PLL/VCO และ IC นาฬิกา

การสื่อสารและโครงสร้างพื้นฐาน

การแพทย์และการดูแลสุขภาพ

อุตสาหกรรมและเครื่องมือวัด

andnbsp;

คำอธิบายทั่วไป

ADM7172 เป็น CMOS, ตัวควบคุมเชิงเส้นแบบหลุดออกต่ำ (LDO) ที่ทำงานจาก 2.3 V ถึง 6.5 V และให้กระแสไฟขาออกสูงสุด 2 A LDO กระแสไฟขาออกสูงนี้เหมาะสำหรับการควบคุมวงจรอนาล็อกและสัญญาณผสมประสิทธิภาพสูงที่ทำงานจากราง 6 V ลงไปถึง 1.2 V ด้วยสถาปัตยกรรมที่เป็นกรรมสิทธิ์ขั้นสูง อุปกรณ์นี้ให้การปฏิเสธแหล่งจ่ายไฟสูงและสัญญาณรบกวนต่ำ และให้การตอบสนองชั่วครู่ของเส้นและโหลดที่ยอดเยี่ยมด้วยตัวเก็บประจุเอาต์พุตเซรามิกขนาดเล็กเพียง 4.7 andmicro;F การตอบสนองชั่วครู่ของโหลดโดยทั่วไปคือ 1.5 andmu;s สำหรับขั้นตอนโหลด 1 mA ถึง 1.5 A

ADM7172 มีให้เลือก 17 ตัวเลือกแรงดันไฟฟ้าขาออกคงที่ แรงดันไฟฟ้าต่อไปนี้มีจำหน่ายจากสต็อก: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V และ 5.0 V แรงดันไฟฟ้าเพิ่มเติมที่มีให้ตามคำสั่งพิเศษคือ: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V และ 4.6 V นอกจากนี้ยังมีรุ่นที่ปรับได้ซึ่งอนุญาตให้มีแรงดันไฟฟ้าขาออกตั้งแต่ 1.2 V ถึง VIN และลบ; VDO พร้อมตัวแบ่งข้อเสนอแนะภายนอก

กระแสไฟกระชากสามารถควบคุมได้โดยการปรับเวลาเริ่มต้นผ่านพินเริ่มต้นแบบนุ่มนวล เวลาเริ่มต้นทั่วไปที่มีตัวเก็บประจุเริ่มต้นแบบนุ่มนวล 1 nF คือ 1.0 ms

สัญญาณรบกวนเอาต์พุตของตัวควบคุม ADM7172 คือ 5 andmu;V rms ไม่ขึ้นอยู่กับแรงดันไฟฟ้าขาออก ADM7172 มีให้เลือกใน LFCSP 8 ขา, 3 มม. และครั้ง; 3 มม. ทำให้ไม่เพียงแต่เป็นโซลูชันที่กะทัดรัดมากเท่านั้น แต่ยังให้ประสิทธิภาพทางความร้อนที่ยอดเยี่ยมสำหรับแอปพลิเคชันที่ต้องการกระแสไฟขาออกสูงสุด 2 A ในขนาดเล็ก รูปแบบที่มีรายละเอียดต่ำ

andnbsp;

ข้อมูล

andnbsp;

andnbsp;

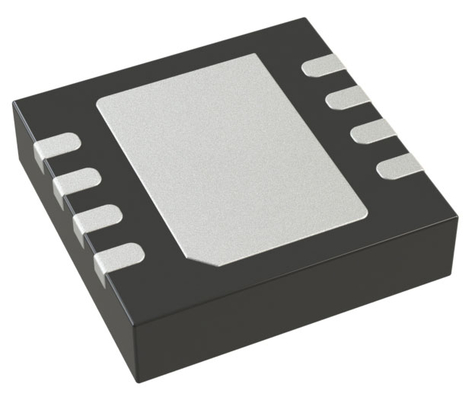

การวาดภาพ
