รายละเอียดสินค้า:
การชำระเงิน:
|
Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
---|---|---|---|
Topology: | Buck, Boost | Output Type: | Adjustable |
Number of Outputs: | 1 | ||
เน้น: | 2A 3.3V LDO Regulator,ADM7170ACPZ-3.3-R7 ระบบควบคุม LDO,ADM7170ACPZ-3.3-R7 |

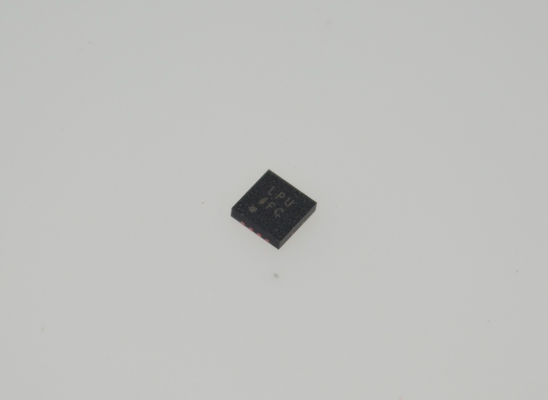

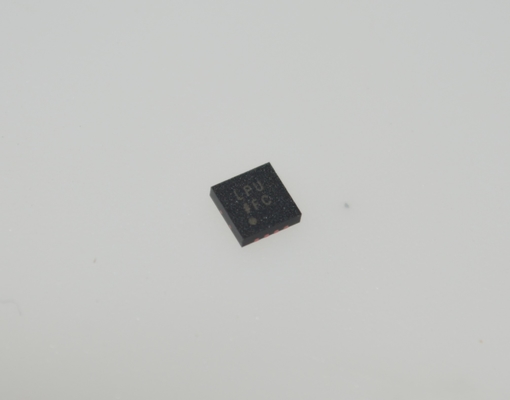

ADM7170ACPZ-3.3-R7 ตัวควบคุม LDO 3.3V 2A อินพุต 1.8-6.5V เสียงรบกวน 1μV RMS PSRR 75dB LFCSP-8 -40°C ถึง +125°C AEC-Q100
คุณสมบัติ
ช่วงแรงดันไฟฟ้าอินพุต: 2.3 V ถึง 6.5 V
กระแสไฟโหลดสูงสุด: 500 mA
เสียงรบกวนต่ำ: 5 µV rms ไม่ขึ้นกับแรงดันไฟฟ้าเอาต์พุตที่
100 Hz ถึง 100 kHz
การตอบสนองชั่วขณะที่รวดเร็ว: 1.5 μs สำหรับขั้นตอนโหลด 1 mA ถึง 500 mA
60 dB PSRR ที่ 100 kHz
แรงดันไฟฟ้าตกคร่อมต่ำ: 42 mV ที่โหลด 500 mA, VOUT = 3 V
ความแม่นยำเริ่มต้น: ±0.75%
ความแม่นยำเหนือเส้น, โหลด และอุณหภูมิ: ±1.25%
กระแสไฟนิ่ง, IGND = 0.7 mA ที่ไม่มีโหลด
กระแสไฟดับต่ำ: 0.25 μA ที่ VIN = 5 V
เสถียรด้วยตัวเก็บประจุเอาต์พุตเซรามิกขนาดเล็ก 4.7 µF
ตัวเลือกแรงดันไฟฟ้าเอาต์พุตที่ปรับได้และคงที่: 1.2 V ถึง 5.0 V
เอาต์พุตที่ปรับได้ตั้งแต่ 1.2 V ถึง VIN − VDO
เปิดใช้งานความแม่นยำ
ซอฟต์สตาร์ทที่ปรับได้

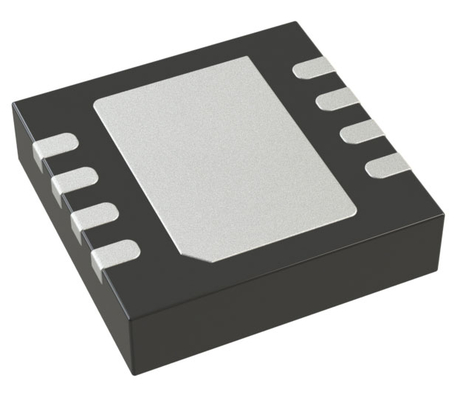

8-lead, แพ็คเกจ LFCSP ขนาด 3 มม. × 3 มม.
การใช้งาน
การควบคุมสำหรับการใช้งานที่ไวต่อเสียงรบกวน: วงจร ADC และ DAC, เครื่องขยายเสียงความแม่นยำ, PLL/VCO และ IC นาฬิกา
การสื่อสารและโครงสร้างพื้นฐาน
การแพทย์และการดูแลสุขภาพ
อุตสาหกรรมและเครื่องมือวัด
คำอธิบายทั่วไป
ADM7170 เป็น CMOS, ตัวควบคุมเชิงเส้นแบบ low dropout (LDO) ที่ทำงานจาก 2.3 V ถึง 6.5 V และให้กระแสไฟเอาต์พุตสูงสุด 500 mA LDO กระแสไฟเอาต์พุตสูงนี้เหมาะสำหรับการควบคุมวงจรอนาล็อกและสัญญาณผสมประสิทธิภาพสูงที่ทำงานจากราง 6 V ลงไปถึง 1.2 V ด้วยสถาปัตยกรรมที่เป็นกรรมสิทธิ์ขั้นสูง อุปกรณ์นี้ให้การปฏิเสธแหล่งจ่ายไฟสูงและเสียงรบกวนต่ำ และให้การตอบสนองชั่วขณะของเส้นและโหลดที่ยอดเยี่ยมด้วยตัวเก็บประจุเอาต์พุตเซรามิกขนาดเล็กเพียง 4.7 µF การตอบสนองชั่วขณะของโหลดโดยทั่วไปคือ 1.5 μs สำหรับขั้นตอนโหลด 1 mA ถึง 500 mA
ADM7170 มีตัวเลือกแรงดันไฟฟ้าเอาต์พุตคงที่ 17 แบบ แรงดันไฟฟ้าต่อไปนี้มีจำหน่ายจากสต็อก: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V และ 5.0 V แรงดันไฟฟ้าเพิ่มเติมที่มีจำหน่ายตามคำสั่งพิเศษคือ: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V และ 4.6 V นอกจากนี้ยังมีรุ่นที่ปรับได้ซึ่งอนุญาตให้มีแรงดันไฟฟ้าเอาต์พุตตั้งแต่ 1.2 V ถึง VIN − VDO พร้อมตัวแบ่งข้อเสนอแนะภายนอก
กระแสไฟกระชากสามารถควบคุมได้โดยการปรับเวลาเริ่มต้นผ่านพินซอฟต์สตาร์ท เวลาเริ่มต้นทั่วไปที่มีตัวเก็บประจุซอฟต์สตาร์ท 1 nF คือประมาณ 1.0 ms เสียงรบกวนเอาต์พุตของตัวควบคุม ADM7170 คือ 5 μV rms ไม่ขึ้นกับแรงดันไฟฟ้าเอาต์พุต ADM7170 มีจำหน่ายในรูปแบบ 8-lead, 3 มม. × 3 มม. LFCSP ทำให้ไม่เพียงแต่เป็นโซลูชันที่กะทัดรัดมากเท่านั้น แต่ยังให้ประสิทธิภาพทางความร้อนที่ยอดเยี่ยมสำหรับการใช้งานที่ต้องการกระแสไฟเอาต์พุตสูงสุด 500 mA ในขนาดเล็ก รูปแบบขนาดเล็ก
ข้อมูล
หมวดหมู่
|
|
|
Mfr
|
|
|
ซีรีส์
|
-
|
|
บรรจุภัณฑ์
|
Tape & Reel (TR)
Cut Tape (CT)
Digi-Reel®
|
|
สถานะชิ้นส่วน
|
ใช้งาน
|
|
การกำหนดค่าเอาต์พุต
|
|
|
ประเภทเอาต์พุต
|
|
|
จำนวนตัวควบคุม
|
1
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
6.5V
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
3.3V
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
-
|
|
แรงดันไฟฟ้าตกคร่อม (สูงสุด)
|
-
|
|
กระแสไฟ - เอาต์พุต
|
|
|
กระแสไฟ - นิ่ง (Iq)
|
2 mA
|
|
กระแสไฟ - จ่าย (สูงสุด)
|
5.1 mA
|
|
PSRR
|
-
|
|
คุณสมบัติการควบคุม
|
เปิดใช้งาน, ซอฟต์สตาร์ท
|
|
คุณสมบัติการป้องกัน
|
กระแสไฟเกิน, อุณหภูมิเกิน
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 125°C
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
|
แพ็คเกจ / เคส
|
8-WFDFN Exposed Pad, CSP
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-LFCSP-WD (3x3)
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
ภาพวาด
