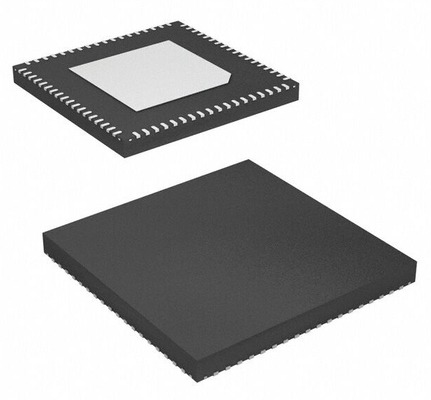

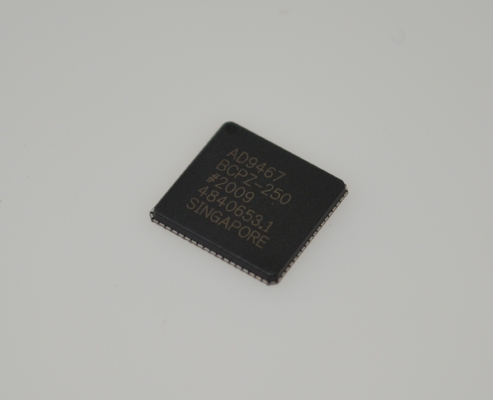

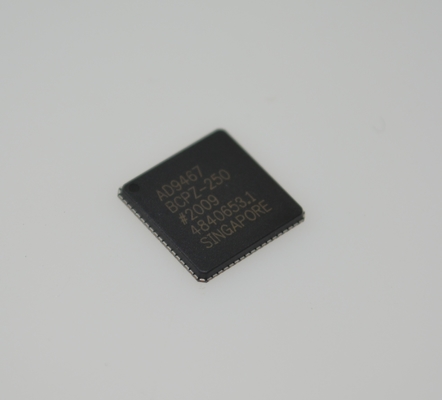

AD9467BCPZ-250 ADC 16 บิต 250MSPS 80dB SNR 1.8V Supply LVDS Outputs LFCSP-64 -40anddeg;C ถึง +85anddeg;C Industrial Grade
andnbsp;
คุณสมบัติ
► SNR 75.5 dBFS ถึง 210 MHz ที่ 250 MSPS
► SFDR 90 dBFS ถึง 300 MHz ที่ 250 MSPS
► SFDR ที่ 170 MHz ที่ 250 MSPS
andnbsp; ► 92 dBFS ที่ andminus;1 dBFS
andnbsp; ► 100 dBFS ที่ andminus;2 dBFS
► จิตเตอร์ rms 60 fs
► ความเป็นเชิงเส้นที่ยอดเยี่ยมที่ 250 MSPS
andnbsp; ► DNL = andplusmn;0.5 LSB ทั่วไป
andnbsp; ► INL = andplusmn;3.5 LSB ทั่วไป
► อินพุตแบบเต็มสเกลแบบดิฟเฟอเรนเชียล 2 V p-p ถึง 2.5 V p-p (ค่าเริ่มต้น) (ตั้งโปรแกรมได้)
► บัฟเฟอร์อินพุตในตัว
► ตัวเลือกการรองรับการอ้างอิงภายนอก
► ตัวรักษาเสถียรภาพรอบการทำงานของนาฬิกา
► มีเอาต์พุตนาฬิกา
► การควบคุมพอร์ตอนุกรม
andnbsp; ► สร้างรูปแบบการทดสอบดิจิทัลที่เลือกได้ในตัว
andnbsp; ► รูปแบบข้อมูลเอาต์พุตที่เลือกได้
► เอาต์พุต LVDS (เข้ากันได้กับ ANSI-644)
► การทำงานของแหล่งจ่ายไฟ 1.8 V และ 3.3 V
andnbsp;
แอปพลิเคชัน
► ตัวรับสัญญาณเซลลูลาร์แบบหลายผู้ให้บริการ, หลายโหมด
► การวางตำแหน่งอาร์เรย์เสาอากาศ
► การทำให้เป็นเชิงเส้นของเครื่องขยายเสียง
► ไร้สายบรอดแบนด์
► เรดาร์
► การถ่ายภาพอินฟราเรด
► เครื่องมือสื่อสาร
andnbsp;
คำอธิบายทั่วไป
AD9467 เป็นตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) แบบ 16 บิตแบบโมโนลิธิต IF sampling ได้รับการปรับให้เหมาะสมสำหรับประสิทธิภาพสูงในช่วงแบนด์วิดท์กว้างและใช้งานง่าย ผลิตภัณฑ์ทำงานที่อัตราการแปลง 250 MSPS และออกแบบมาสำหรับตัวรับสัญญาณไร้สาย เครื่องมือ และอุปกรณ์ทดสอบที่ต้องการช่วงไดนามิกสูง
ADC ต้องการแหล่งจ่ายไฟ 1.8 V และ 3.3 V และนาฬิกาอินพุตดิฟเฟอเรนเชียลแรงดันต่ำสำหรับการทำงานที่มีประสิทธิภาพเต็มรูปแบบ ไม่จำเป็นต้องมีส่วนประกอบอ้างอิงหรือไดรเวอร์ภายนอกสำหรับแอปพลิเคชันจำนวนมาก เอาต์พุตข้อมูลเข้ากันได้กับ LVDS (เข้ากันได้กับ ANSI-644) และรวมถึงวิธีการลดกระแสไฟโดยรวมที่จำเป็นสำหรับระยะทางร่องรอยสั้น
เอาต์พุตนาฬิกาข้อมูล (DCO) สำหรับการจับภาพข้อมูลบนเอาต์พุตมีไว้สำหรับการส่งสัญญาณบิตเอาต์พุตใหม่
คุณสมบัติการปิดเครื่องภายในที่รองรับผ่าน SPI โดยทั่วไปใช้พลังงานน้อยกว่า 5 mW เมื่อปิดใช้งาน
คุณสมบัติเสริมช่วยให้ผู้ใช้สามารถใช้เงื่อนไขการทำงานต่างๆ ที่เลือกได้ รวมถึงช่วงอินพุต การเลือกรูปแบบข้อมูล และรูปแบบการทดสอบข้อมูลเอาต์พุต
AD9467 มีจำหน่ายใน LFCSP แบบ 72-lead ที่ปราศจากสารตะกั่ว ซึ่งระบุในช่วงอุณหภูมิอุตสาหกรรม andminus;40anddeg;C ถึง +85anddeg;C
andnbsp;
ไฮไลท์ผลิตภัณฑ์
1. ความสามารถในการปรับ IF ที่ใช้เพื่อปรับปรุง SFDR
2. ประสิทธิภาพ SFDR ที่โดดเด่นสำหรับแอปพลิเคชัน IF sampling เช่น ตัวรับสัญญาณสถานีฐานเซลลูลาร์แบบหลายผู้ให้บริการ, หลายโหมด 3G และ 4G
3. ใช้งานง่าย: การอ้างอิงบนชิป, บัฟเฟอร์อิมพีแดนซ์อินพุตสูง, ช่วงอินพุตแบบอะนาล็อกที่ปรับได้ และนาฬิกาเอาต์พุตเพื่อลดความซับซ้อนในการจับภาพข้อมูล
4. บรรจุในแพ็คเกจ LFCSP แบบ 72-lead ที่ปราศจากสารตะกั่ว
5. ตัวรักษาเสถียรภาพรอบการทำงานของนาฬิกา (DCS) รักษาประสิทธิภาพ ADC โดยรวมในช่วงความกว้างพัลส์นาฬิกาอินพุตที่หลากหลาย
6. อินเทอร์เฟซพอร์ตอนุกรมมาตรฐาน (SPI) รองรับคุณสมบัติและฟังก์ชันผลิตภัณฑ์ต่างๆ เช่น การจัดรูปแบบข้อมูล (ออฟเซ็ตไบนารี, ส่วนเติมเต็มสองส่วน หรือการเข้ารหัสเกรย์)
andnbsp;
ข้อมูล
|
หมวดหมู่
|
วงจรรวม (ICs)
การได้มาซึ่งข้อมูล
ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC)
|
andnbsp;
|
|
ผู้ผลิต
|
Analog Devices Inc.
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
ถาด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
จำนวนบิต
|
16
|
andnbsp;
|
|
อัตราการสุ่มตัวอย่าง (ต่อวินาที)
|
250M
|
andnbsp;
|
|
จำนวนอินพุต
|
1
|
andnbsp;
|
|
ประเภทอินพุต
|
ดิฟเฟอเรนเชียล, ปลายเดี่ยว
|
andnbsp;
|
|
อินเทอร์เฟซข้อมูล
|
LVDS - ขนาน
|
andnbsp;
|
|
การกำหนดค่า
|
ADC
|
andnbsp;
|
|
อัตราส่วน - S/H:ADC
|
-
|
andnbsp;
|
|
จำนวนตัวแปลง A/D
|
1
|
andnbsp;
|
|
สถาปัตยกรรม
|
Pipelined
|
andnbsp;
|
|
ประเภทการอ้างอิง
|
ภายนอก, ภายใน
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย, อะนาล็อก
|
1.8V, 3.3V
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย, ดิจิทัล
|
1.7V ~ 1.9V
|
andnbsp;
|
|
คุณสมบัติ
|
-
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
72-VFQFN Exposed Pad, CSP
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
72-LFCSP-VQ (10x9.75)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
AD9467
|
