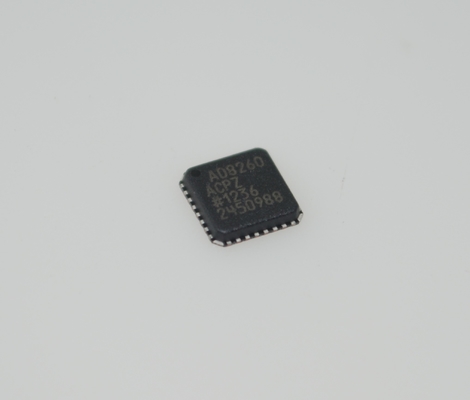

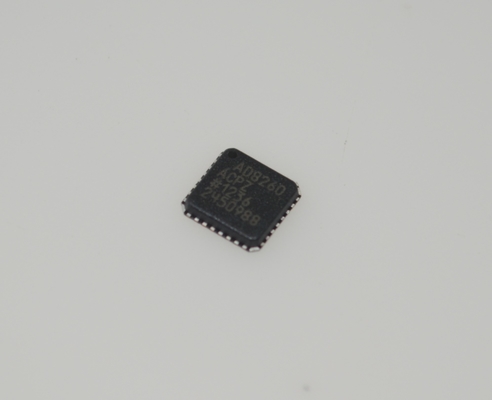

AD8260ACPZ-R7 แอมพลิฟายเออร์แบบคู่ 250MHz ใช้พลังงานต่ำ 1nV/√Hz Noise ±5V ถึง ±15V Supply LFCSP-16 -40°C ถึง +125°C ระดับอุตสาหกรรม

AD8260ACPZ-R7 Dual 250MHz Low Power Op Amp 1nV/√Hz Noise ±5V to ±15V Supply LFCSP-16 -40°C to +125°C Industrial Grade

คุณสมบัติ

ไดรเวอร์กระแสสูง

  อินพุตแบบดิฟเฟอเรนเชียล—ไดรฟ์โดยตรงจาก DAC

  เกนที่ตั้งไว้ล่วงหน้า: 1.5×

  แบนด์วิดท์ −3 dB: 195 MHz

  ไดรฟ์เอาต์พุตขนาดใหญ่: >±300 mA

VGA/พรีแอมพลิฟายเออร์

  สัญญาณรบกวนต่ำ

    สัญญาณรบกวนแรงดันไฟฟ้า: 2.4 nV/√Hz

    สัญญาณรบกวนกระแสไฟฟ้า: 5 pA/√Hz

  แบนด์วิดท์ −3 dB: 230 MHz

  ช่วงเกน: 30 dB ใน 3 dB steps

    −6 dB ถึง +24 dB (สำหรับเกนพรีแอมพลิฟายเออร์ 6 dB)

  อินพุตพรีแอมพลิฟายเออร์แบบ single-ended และ VGA แบบดิฟเฟอเรนเชียล

    เอาต์พุต

แหล่งจ่ายไฟ: 3.3 V ถึง 10 V (เมื่อเปิดใช้งาน VMID)

  ±3.3 V ถึง ±5 V (เมื่อปิดใช้งาน VMID)

พลังงาน: 93 mW พร้อมแหล่งจ่ายไฟ 3.3 V

  ปิดเครื่องสำหรับ VGA, แอมพลิฟายเออร์ไดรเวอร์ และระบบ

การใช้งาน

ระบบ AGC ดิจิทัล

การประมวลผลสัญญาณ Tx/Rx

ตัวรับส่งสัญญาณสายไฟ

คำอธิบายทั่วไป

AD8260 ประกอบด้วยไดรเวอร์กระแสสูง ซึ่งใช้เป็นเครื่องส่งสัญญาณ และแอมพลิฟายเออร์เกนแบบปรับได้ทางดิจิทัล (DGA) สัญญาณรบกวนต่ำ ซึ่งใช้เป็นตัวรับสัญญาณ

ส่วนรับสัญญาณประกอบด้วยพรีแอมพลิฟายเออร์อินพุตแบบ single-ended และ DGA เอาต์พุตแบบดิฟเฟอเรนเชียลแบบ linear-in-dB ตัวรับสัญญาณมีแบนด์วิดท์ –3 dB สัญญาณขนาดเล็ก 230 MHz; แบนด์วิดท์สัญญาณขนาดเล็กของไดรเวอร์คือ 195 MHz ไดรเวอร์ส่งมอบ ±300 mA เหมาะสำหรับขับโหลดอิมพีแดนซ์ต่ำ แม้ว่าจะเชื่อมต่อกับแหล่งจ่ายไฟ 3.3 V

AD8260 DGA เหมาะอย่างยิ่งสำหรับการใช้งานแบบ trim และมีช่วงเกน 30 dB ใน 3 dB steps รักษาความเป็นเอกภาพของแบนด์วิดท์ได้ดีเยี่ยมตลอดช่วงความถี่ทั้งหมด สัญญาณรบกวนที่อ้างอิงถึงเอาต์พุตต่ำของ DGA นั้นมีประโยชน์ในการขับเคลื่อน ADC ความเร็วสูง เอาต์พุตแบบดิฟเฟอเรนเชียลช่วยอำนวยความสะดวกในการเชื่อมต่อกับ ADC ความเร็วสูงแรงดันไฟฟ้าต่ำสมัยใหม่

การทำงานแบบ single-supply และ dual-supply ทำให้ชิ้นส่วนมีความหลากหลายและเปิดใช้งานการควบคุมเกนของพัลส์ขาลง เช่น พัลส์ที่สร้างโดยโฟโตไดโอดหรือหลอดทวีคูณโฟโตอิเล็กทริก รวมถึงการประมวลผลสัญญาณ band-pass บนแหล่งจ่ายไฟเดียว เพื่อช่วงไดนามิกสูงสุด จำเป็นอย่างยิ่งที่ชิ้นส่วนจะต้องถูก ac-coupled เมื่อทำงานบนแหล่งจ่ายไฟเดียว

AD8260 preamplifier (PrA) ได้รับการกำหนดค่าด้วยตัวต้านทานภายนอกสำหรับเกนที่มากกว่า 6 dB และสามารถกลับเฟสหรือไม่กลับเฟสก็ได้ DGA มีลักษณะเฉพาะด้วยเกนพรีแอมพลิฟายเออร์ที่ไม่กลับเฟส 2× ตัวลดทอนมีช่วง 30 dB และแอมพลิฟายเออร์เอาต์พุตมีเกน 8× (18.06 dB) ช่วงเกนที่ไม่กลับเฟสที่ต่ำที่สุดคือ −6 dB ถึง +24 dB และเปลี่ยนขึ้นด้วยเกนพรีแอมพลิฟายเออร์ที่เพิ่มขึ้น เกนถูกควบคุมผ่านพอร์ตขนาน (Pin GNS0 ถึง Pin GNS3) พร้อม 10 gain steps 3 dB ต่อรหัส พรีแอมพลิฟายเออร์และ DGA ถูกปิดใช้งานสำหรับรหัสใดๆ ที่ไม่ได้กำหนด gain step

AD8260 สามารถทำงานได้ด้วยแหล่งจ่ายไฟเดี่ยวหรือคู่ตั้งแต่ 3.3 V ถึง ±5 V บัฟเฟอร์ภายในโดยปกติจะให้การอ้างอิงแหล่งจ่ายไฟแบบแยกสำหรับการทำงานแบบ single-supply สามารถใช้การอ้างอิงภายนอกได้เมื่อปิดบัฟเฟอร์ VMID

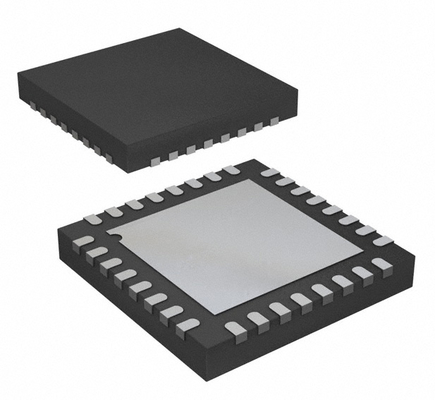

ช่วงอุณหภูมิในการทำงานคือ −40°C ถึง +105°C AD8260 มีจำหน่ายใน LFCSP ขนาด 5 มม. × 5 มม. 32 ขา

ข้อมูล

ภาพวาด
