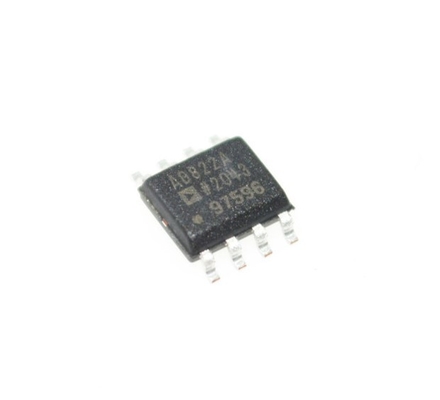

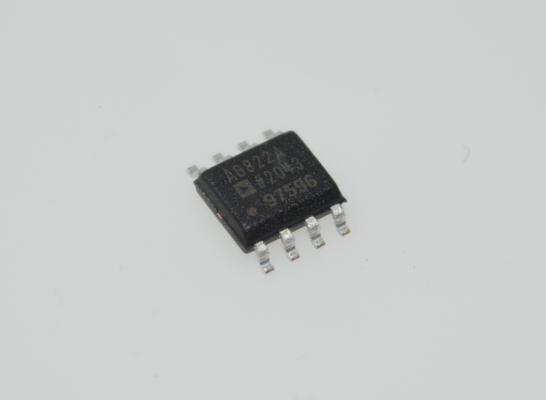

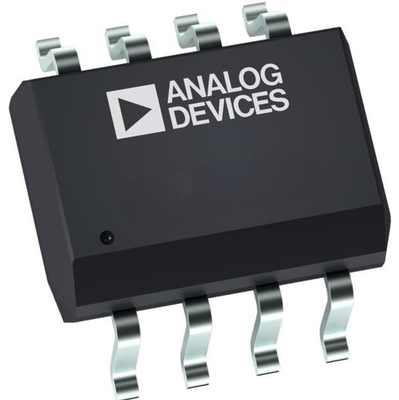

AD822ARZ เครื่องขยายสัญญาณเครื่องมือวัดความแม่นยำ 1nA กระแสไบแอส 0.3μV/°C Drift SOIC-8 2.2-18V -40°C ถึง +125°C

AD822ARZ เครื่องขยายสัญญาณเครื่องมือวัดความแม่นยำ 1nA กระแสไบอัส 0.3μV/°C Drift SOIC-8 2.2-18V -40°C ถึง +125°C

คุณสมบัติ

การทำงานแบบจ่ายไฟเดี่ยวที่แท้จริง

  เอาต์พุตสวิงแบบรางต่อราง

  ช่วงแรงดันไฟฟ้าอินพุตขยายต่ำกว่ากราวด์

  ความสามารถในการจ่ายไฟเดี่ยวตั้งแต่ 5 V ถึง 30 V

  ความสามารถในการจ่ายไฟคู่ตั้งแต่ ±2.5 V ถึง ±15 V

ไดรฟ์โหลดสูง

  ไดรฟ์โหลดแบบคาปาซิทีฟ 350 pF, G = +1

  กระแสไฟขาออกขั้นต่ำ 15 mA

ประสิทธิภาพ AC ที่ยอดเยี่ยมสำหรับพลังงานต่ำ

  กระแสไฟสงบนิ่งสูงสุด 800 µA ต่อแอมพลิฟายเออร์

  แบนด์วิดท์เกนเอกภาพ: 1.8 MHz

  อัตราการหมุน 3 V/μs

ประสิทธิภาพ DC ที่ดี

  แรงดันไฟฟ้าออฟเซ็ตอินพุตสูงสุด 800 µV

  แรงดันไฟฟ้าออฟเซ็ตดริฟท์ทั่วไป 2 µV/°C

  กระแสไบอัสอินพุตสูงสุด 25 pA

สัญญาณรบกวนต่ำ

  13 nV/√Hz ที่ 10 kHz

  ไม่มีการผกผันเฟส

การใช้งาน

เครื่องมือวัดความแม่นยำที่ใช้แบตเตอรี่

ปรีแอมป์โฟโตไดโอด

ตัวกรองแบบแอคทีฟ

ระบบการได้มาซึ่งข้อมูล 12 บิตถึง 14 บิต

เครื่องมือวัดทางการแพทย์

การอ้างอิงและตัวควบคุมพลังงานต่ำ

คำอธิบายทั่วไป

AD822 เป็นแอมป์ OP อินพุต FET พลังงานต่ำแบบคู่ที่แม่นยำ ซึ่งสามารถทำงานได้จากการจ่ายไฟเดี่ยว 5 V ถึง 30 V หรือจากการจ่ายไฟคู่ ±2.5 V ถึง ±15 V มีความสามารถในการจ่ายไฟเดี่ยวที่แท้จริง โดยมีช่วงแรงดันไฟฟ้าอินพุตที่ขยายต่ำกว่ารางลบ ทำให้ AD822 สามารถรองรับสัญญาณอินพุตต่ำกว่ากราวด์ในขณะที่อยู่ในโหมดจ่ายไฟเดี่ยว เอาต์พุตแรงดันไฟฟ้าสวิงขยายไปภายใน 10 mV ของแต่ละราง ให้ช่วงไดนามิกเอาต์พุตสูงสุด

แรงดันไฟฟ้าออฟเซ็ตสูงสุด 800 µV, แรงดันไฟฟ้าออฟเซ็ตดริฟท์ 2 µV/°C, กระแสไบอัสอินพุตต่ำกว่า 25 pA และสัญญาณรบกวนแรงดันไฟฟ้าอินพุตต่ำ ให้ความแม่นยำ DC ด้วยอิมพีแดนซ์แหล่งจ่ายไฟสูงถึง gigaohm แบนด์วิดท์เกนเอกภาพ 1.8 MHz, การบิดเบือนฮาร์มอนิกทั้งหมด (THD) –93 dB ที่ 10 kHz และอัตราการหมุน 3 V/µs ให้มาพร้อมกับกระแสไฟต่ำ 800 µA ต่อแอมพลิฟายเออร์

ข้อมูล

ภาพวาด
