รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | AD822ARMZ เครื่องขยายสัญญาณเครื่องมือวัดความแม่นยำ,เครื่องขยายสัญญาณเครื่องมือวัด MSOP-8,AD822ARMZ |
||

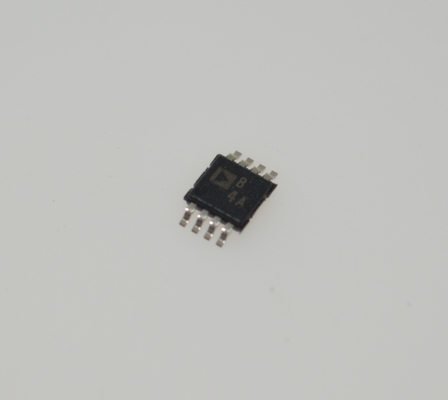

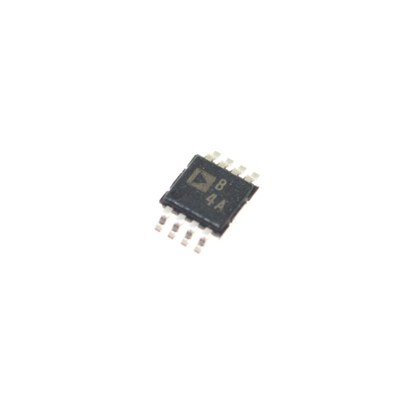

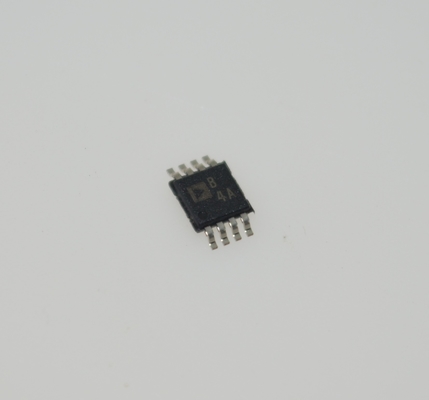

AD822ARMZ เครื่องขยายสัญญาณเครื่องมือวัดความแม่นยำ 1nA กระแสไบแอส 0.3andmu;V/anddeg;C Drift MSOP-8 2.2-18V -40anddeg;C ถึง +125anddeg;C
andnbsp;
คุณสมบัติ
การทำงานแบบจ่ายไฟเดี่ยวที่แท้จริง
andnbsp; เอาต์พุตสวิงแบบรางต่อราง
andnbsp; ช่วงแรงดันไฟฟ้าอินพุตขยายต่ำกว่ากราวด์
andnbsp; ความสามารถในการจ่ายไฟเดี่ยวตั้งแต่ 5 V ถึง 30 V
andnbsp; ความสามารถในการจ่ายไฟคู่ตั้งแต่ andplusmn;2.5 V ถึง andplusmn;15 V
ไดรฟ์โหลดสูง
andnbsp; ไดรฟ์โหลดแบบคาปาซิทีฟ 350 pF, G = +1
andnbsp; กระแสไฟออกขั้นต่ำ 15 mA
ประสิทธิภาพ AC ที่ยอดเยี่ยมสำหรับพลังงานต่ำ
andnbsp; กระแสไฟนิ่งสูงสุด 800 andmicro;A ต่อแอมพลิฟายเออร์
andnbsp; แบนด์วิดท์เกนเอกภาพ: 1.8 MHz
andnbsp; อัตราการหมุน 3 V/andmu;s
ประสิทธิภาพ DC ที่ดี
andnbsp; แรงดันไฟฟ้าออฟเซ็ตอินพุตสูงสุด 800 andmicro;V
andnbsp; แรงดันไฟฟ้าออฟเซ็ตดริฟท์ทั่วไป 2 andmicro;V/anddeg;C
andnbsp; กระแสไบแอสอินพุตสูงสุด 25 pA
สัญญาณรบกวนต่ำ
andnbsp; 13 nV/andradic;Hz ที่ 10 kHz
andnbsp; ไม่มีการผกผันเฟส
andnbsp;
แอปพลิเคชัน
เครื่องมือวัดความแม่นยำที่ใช้แบตเตอรี่
พรีแอมป์โฟโตไดโอด
ตัวกรองแบบแอคทีฟ
ระบบการได้มาซึ่งข้อมูล 12 บิตถึง 14 บิต
เครื่องมือวัดทางการแพทย์
การอ้างอิงและตัวควบคุมพลังงานต่ำ
andnbsp;
คำอธิบายทั่วไป
AD822 เป็นแอมป์ OP อินพุต FET แบบคู่ที่มีความแม่นยำและใช้พลังงานต่ำ ซึ่งสามารถทำงานได้จากการจ่ายไฟเดี่ยว 5 V ถึง 30 V หรือจากการจ่ายไฟคู่ andplusmn;2.5 V ถึง andplusmn;15 V มีความสามารถในการจ่ายไฟเดี่ยวที่แท้จริง โดยมีช่วงแรงดันไฟฟ้าอินพุตที่ขยายต่ำกว่ารางลบ ทำให้ AD822 สามารถรองรับสัญญาณอินพุตที่ต่ำกว่ากราวด์ในขณะที่อยู่ในโหมดจ่ายไฟเดี่ยว เอาต์พุตแรงดันไฟฟ้าสวิงขยายไปภายใน 10 mV ของแต่ละราง ทำให้ได้ช่วงไดนามิกเอาต์พุตสูงสุด
แรงดันไฟฟ้าออฟเซ็ตสูงสุด 800 andmicro;V, แรงดันไฟฟ้าออฟเซ็ตดริฟท์ 2 andmicro;V/anddeg;C, กระแสไบแอสอินพุตต่ำกว่า 25 pA และสัญญาณรบกวนแรงดันไฟฟ้าอินพุตต่ำ ให้ความแม่นยำ DC ด้วยอิมพีแดนซ์แหล่งจ่ายไฟสูงถึง gigaohm แบนด์วิดท์เกนเอกภาพ 1.8 MHz, การบิดเบือนฮาร์มอนิกทั้งหมด (THD) -93 dB ที่ 10 kHz และอัตราการหมุน 3 V/andmicro;s ให้มาพร้อมกับกระแสไฟต่ำ 800 andmicro;A ต่อแอมพลิฟายเออร์
andnbsp;
ข้อมูล
|
หมวดหมู่
|
วงจรรวม (ICs)
เชิงเส้น
แอมพลิฟายเออร์
เครื่องมือวัด, Op Amps, Buffer Amps
|
andnbsp;
|
|
ผู้ผลิต
|
Analog Devices Inc.
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
หลอด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภทแอมพลิฟายเออร์
|
มาตรฐาน (วัตถุประสงค์ทั่วไป)
|
andnbsp;
|
|
จำนวนวงจร
|
2
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
รางต่อราง
|
andnbsp;
|
|
อัตราการหมุน
|
3V/andmu;s
|
andnbsp;
|
|
ผลิตภัณฑ์แบนด์วิดท์เกน
|
1.9 MHz
|
andnbsp;
|
|
-3db แบนด์วิดท์
|
1.9 MHz
|
andnbsp;
|
|
กระแส - ไบแอสอินพุต
|
2 pA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ออฟเซ็ตอินพุต
|
400 andmicro;V
|
andnbsp;
|
|
กระแส - จ่ายไฟ
|
1.24mA
|
andnbsp;
|
|
กระแส - เอาต์พุต / ช่องสัญญาณ
|
20 mA
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่ายไฟ (ขั้นต่ำ)
|
5 V
|
andnbsp;
|
|
แรงดันไฟฟ้า - ช่วงจ่ายไฟ (สูงสุด)
|
30 V
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|

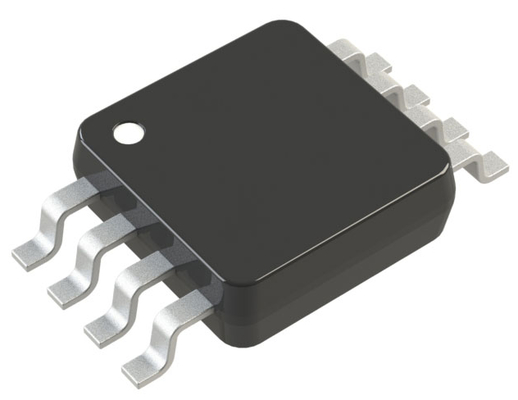

แพ็คเกจ / เคส
|
8-TSSOP, 8-MSOP (0.118andquot;, ความกว้าง 3.00 มม.)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-MSOP
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
AD822
|
andnbsp;
ภาพวาด
