รายละเอียดสินค้า:
การชำระเงิน:
|
| เสถียรภาพความถี่: | ±50ppm | ความทนทานต่อความถี่: | ±30ppm |
|---|---|---|---|
| อุณหภูมิการทำงาน: | -40 ° C ~ 85 ° C | โหลดความจุ: | 18pF |
| แพ็คเกจ / เคส: | HC-49/US | ชื่อ: | องค์ประกอบอิเล็กทรอนิกส์แบบเปียก |
| เน้น: | ตัวแปลงบั๊ก AEC-Q100,ตัวแปลงบั๊ก 3A,EN5339QI |
||

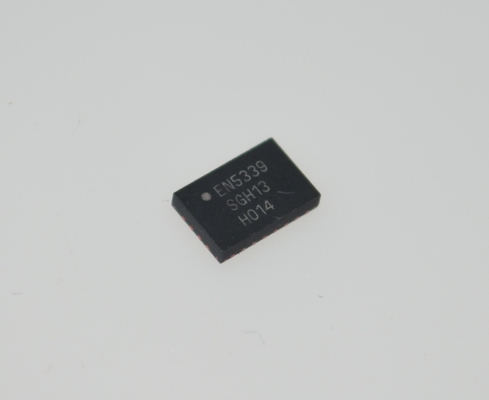

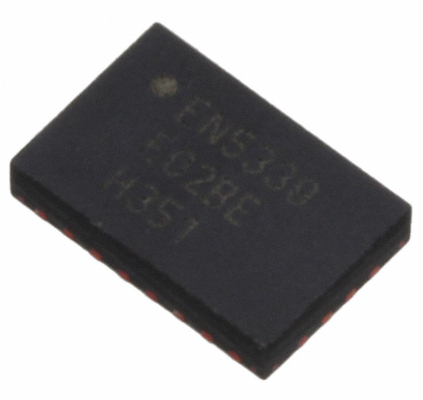

EN5339QI ตัวแปลงบั๊กแบบซิงโครนัส 3A อินพุต 4.5-36V ประสิทธิภาพ 95% QFN-24 -40°C ถึง +125°C AEC-Q100
andnbsp;
คุณสมบัติ
andbull; ตัวเหนี่ยวนำแบบบูรณาการ
andbull; รอยเท้าโซลูชันเล็กถึง 55 มม.2
andbull; รูปทรงต่ำ 1.1 มม.
andbull; โซลูชันความน่าเชื่อถือสูง: MTBF 280k ปี
andbull; ประสิทธิภาพสูงถึง 95%
andbull; แรงดันไฟฟ้าริปเปิลเอาต์พุตต่ำ; <5mVP-P ทั่วไป
andbull; andplusmn;3% การเปลี่ยนแปลงเอาต์พุตเมื่อเทียบกับสาย, โหลด, อุณหภูมิ
andbull; ช่วงแรงดันไฟฟ้าอินพุต 2.4 V ถึง 5.5 V
andbull; ความสามารถในการจ่ายกระแสไฟออกต่อเนื่อง 3A
andbull; เปิดใช้งานเอาต์พุตและสัญญาณ Power OK
andbull; การป้องกันแรงดันไฟฟ้าต่ำเกินไป, กระแสเกิน, ไฟฟ้าลัดวงจร และความร้อน
andbull; เป็นไปตามมาตรฐาน RoHS; ปราศจากฮาโลเจน; การรีโฟลว์ 260°C
andnbsp;
แอปพลิเคชัน
andbull; แอปพลิเคชันที่มีข้อกำหนดรูปทรงต่ำ เช่น SSD และ Embedded Computing
andbull; อุปกรณ์เร่งความเร็ว SAN/NAS
andbull; ตัวควบคุม, Raid, โปรเซสเซอร์, โปรเซสเซอร์เครือข่าย, DSPs' FPGAs
andbull; แอปพลิเคชันที่ไวต่อเสียงรบกวน
andnbsp;
คำอธิบาย
EN5339QI เป็นตัวแปลง DC-DC ของ Intelandreg; Enpirionandreg; Power System on a Chip (PowerSoC) ซึ่งรวมตัวเหนี่ยวนำ สวิตช์ MOSFET วงจรสัญญาณขนาดเล็ก และการชดเชยในแพ็คเกจ QFN 24 พินขนาด 4 มม. x 6 มม. x 1.1 มม.
EN5339QI PowerSoC ได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการในการเพิ่มความหนาแน่นของพลังงานโดยการจัดหาตัวแปลงบั๊กแบบบูรณาการอย่างเต็มรูปแบบ มีประสิทธิภาพสูง การควบคุมสายและโหลดที่ยอดเยี่ยม และรับประกันกระแสไฟออก 3A เต็มรูปแบบตลอดช่วงอุณหภูมิ
EN5339QI ทำงานที่ความถี่ในการสลับสูงและช่วยให้ใช้ตัวเก็บประจุ MLCC ขนาดเล็กได้ นอกจากนี้ยังช่วยให้มีแบนด์วิดท์ของลูปควบคุมที่กว้างมาก ซึ่งให้ประสิทธิภาพการทำงานชั่วคราวที่ยอดเยี่ยมและลดอิมพีแดนซ์เอาต์พุต
โซลูชันตัวเหนี่ยวนำแบบบูรณาการของ Intel Enpirion ช่วยลดเสียงรบกวนได้อย่างมาก โซลูชันตัวแปลงพลังงานที่สมบูรณ์ช่วยเพิ่มผลผลิตโดยการนำเสนอการออกแบบบอร์ด เลย์เอาต์ และข้อกำหนดการผลิตที่ง่ายขึ้นอย่างมาก
ผลิตภัณฑ์ Enpirion ทั้งหมดเป็นไปตามมาตรฐาน RoHS และเข้ากันได้กับสภาพแวดล้อมการผลิตที่ปราศจากสารตะกั่ว
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
|
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
andnbsp;
|
|
ประเภท
|
โมดูล PoL แบบไม่แยก
|
andnbsp;
|
|
จำนวนเอาต์พุต
|
1
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (ต่ำสุด)
|
2.4V
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
5.5V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต 1
|
andnbsp;
|
|
|
แรงดันไฟฟ้า - เอาต์พุต 2
|
-
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต 3
|
-
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต (สูงสุด)
|
3A
|
andnbsp;
|
|
แอปพลิเคชัน
|
ITE (เชิงพาณิชย์)
|
andnbsp;
|
|
คุณสมบัติ
|
เปิด/ปิดระยะไกล, OCP, OTP, SCP, UVLO
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 85°C
|
andnbsp;
|
|
ประสิทธิภาพ
|
95%
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
โมดูล 24-PowerTQFN
|
andnbsp;
|
|
ขนาด / ขนาด
|
0.24" L x 0.16" W x 0.04" H (6.0 มม. x 4.0 มม. x 1.1 มม.)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
24-QFN (6x4)
|
andnbsp;
|
|
คุณสมบัติการควบคุม
|
เปิดใช้งาน, Active High
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
ภาพวาด
