รายละเอียดสินค้า:
การชำระเงิน:
|
| เสถียรภาพความถี่: | ±50ppm | ความทนทานต่อความถี่: | ±30ppm |
|---|---|---|---|
| อุณหภูมิการทำงาน: | -40 ° C ~ 85 ° C | โหลดความจุ: | 18pF |
| แพ็คเกจ / เคส: | HC-49/US | ชื่อ: | องค์ประกอบอิเล็กทรอนิกส์แบบเปียก |
| เน้น: | 4.5-60V บัคคอนเวอร์เตอร์,EN63A0QI เครื่องปรับเปลี่ยนกระบอก,เครื่องปรับเปลี่ยนอัตราการทํางาน 60V 3A |
||
EN63A0QI 60V 3A Synchronous Buck Converter อินพุต 4.5-60V ประสิทธิภาพ 95% QFN-16 -40anddeg;C ถึง +125anddeg;C AEC-Q100
andnbsp;
คุณสมบัติ
andbull; ประสิทธิภาพสูง (สูงสุด 96%)
andbull; ประสิทธิภาพของริปเปิลและ EMI ที่ยอดเยี่ยม
andbull; กระแสไฟใช้งานต่อเนื่องสูงสุด 12A
andbull; ช่วงแรงดันไฟฟ้าอินพุต (2.5V ถึง 6.6V)
andbull; การซิงโครไนซ์ความถี่ (นาฬิกาหรือหลัก)
andbull; ความแม่นยำ VOUT 1.5% (เหนือโหลดและอุณหภูมิ)
andbull; ขนาดโซลูชันโดยรวมที่เหมาะสมที่สุด (225mm2)
andbull; เกณฑ์การเปิดใช้งานที่แม่นยำสำหรับการจัดลำดับ
andbull; Soft-Start ที่ตั้งโปรแกรมได้
andbull; การกำหนดค่า Master/Slave สำหรับการทำงานแบบขนาน
andbull; การป้องกันความร้อนเกิน, กระแสเกิน, ไฟฟ้าลัดวงจร และแรงดันไฟฟ้าต่ำ
andbull; เป็นไปตามมาตรฐาน RoHS, MSL Level 3, 260anddeg;C Reflow
andnbsp;
การใช้งาน
andbull; การควบคุม Point of Load สำหรับโปรเซสเซอร์พลังงานต่ำ, Multi-Core และการสื่อสาร, DSP, FPGA และสถาปัตยกรรมพลังงานแบบกระจาย
andbull; เซิร์ฟเวอร์ Blade, ที่เก็บข้อมูล RAID และการ์ดอะแดปเตอร์ LAN/SAN, สถานีฐานไร้สาย, ระบบอัตโนมัติทางอุตสาหกรรม, การทดสอบและการวัด, การประมวลผลแบบฝังตัว และเครื่องพิมพ์
andbull; แอปพลิเคชันที่ไวต่อความถี่/เสียงรบกวน
andnbsp;
คำอธิบาย

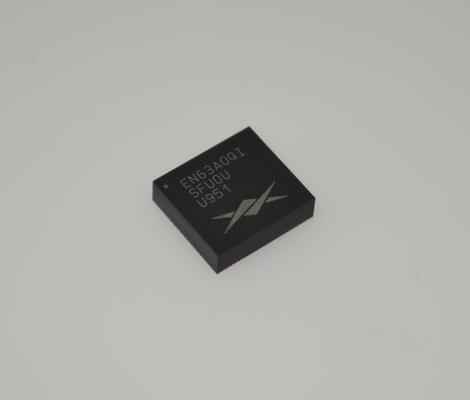

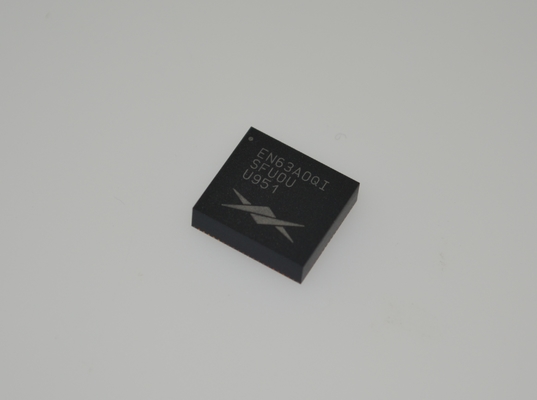

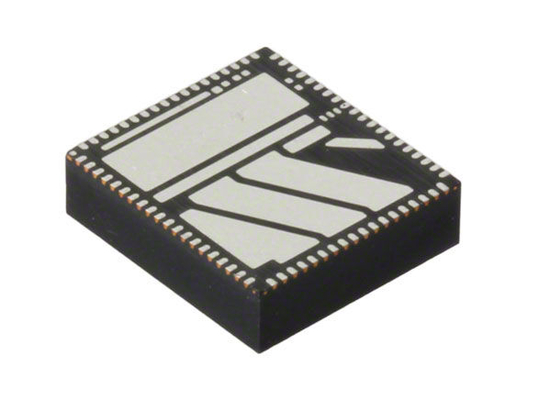

EN63A0QI เป็นตัวแปลง DC-DC ของ Intelandreg; Enpirionandreg; Power System on a Chip (PowerSoC) มันรวมเอาตัวเหนี่ยวนำ, สวิตช์ MOSFET, วงจรสัญญาณขนาดเล็ก และการชดเชยในแพ็คเกจ QFN 76 พินขนาด 10 มม. x 11 มม. x 3 มม. ขั้นสูง มันให้ประสิทธิภาพสูง, การควบคุมสายและโหลดที่ยอดเยี่ยมเหนืออุณหภูมิและสูงถึงช่วงโหลด 12A เต็มรูปแบบ
EN63A0QI ได้รับการออกแบบมาโดยเฉพาะเพื่อให้ตรงตามข้อกำหนดแรงดันไฟฟ้าที่แม่นยำและรวดเร็วของโปรเซสเซอร์, DSP, FPGA, บอร์ดหน่วยความจำ และแอปพลิเคชันระดับระบบในสถาปัตยกรรมพลังงานแบบกระจายในปัจจุบันและอนาคต อุปกรณ์andrsquo;s เทคนิควงจรขั้นสูง, ความถี่การสลับที่สูงเป็นพิเศษ และเทคโนโลยีตัวเหนี่ยวนำแบบบูรณาการที่เป็นกรรมสิทธิ์ให้การแปลง DC-DC ที่มีคุณภาพสูง, ขนาดกะทัดรัดเป็นพิเศษ, ไม่แยก
Intel Enpirion Power Solutions ช่วยในการออกแบบระบบและเพิ่มผลผลิตอย่างมากโดยการนำเสนอการออกแบบบอร์ด, เลย์เอาต์ และข้อกำหนดการผลิตที่ง่ายขึ้นมาก นอกจากนี้ การลดจำนวนส่วนประกอบที่จำเป็นสำหรับโซลูชันพลังงานที่สมบูรณ์ยังช่วยให้สามารถประหยัดต้นทุนระบบโดยรวมได้
ผลิตภัณฑ์ Enpirion ทั้งหมดเป็นไปตามมาตรฐาน RoHS และเข้ากันได้กับสภาพแวดล้อมการผลิตที่ปราศจากสารตะกั่ว
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
andnbsp;
|
|
|
ซีรีส์
|
andnbsp;
|
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
|
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ยกเลิกการผลิต
|
andnbsp;
|
|
ประเภท
|
โมดูล PoL ที่ไม่แยก
|
andnbsp;
|
|
จำนวนเอาต์พุต
|
1
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (ต่ำสุด)
|
2.5V
|
andnbsp;
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
6.6V
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต 1
|
andnbsp;
|
|
|
แรงดันไฟฟ้า - เอาต์พุต 2
|
-
|
andnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต 3
|
-
|
andnbsp;
|
|
กระแสไฟ - เอาต์พุต (สูงสุด)
|
12A
|
andnbsp;
|
|
แอปพลิเคชัน
|
ITE (เชิงพาณิชย์)
|
andnbsp;
|
|
คุณสมบัติ
|
เปิด/ปิดระยะไกล, OCP, OTP, SCP, UVLO
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
ประสิทธิภาพ
|
96%
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
โมดูล 76-PowerBFQFN
|
andnbsp;
|
|
ขนาด / ขนาด
|
0.43" L x 0.39" W x 0.12" H (11.0mm x 10.0mm x 3.0mm)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
76-QFN (11x10)
|
andnbsp;
|
|
คุณสมบัติการควบคุม
|
เปิดใช้งาน, Active High
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;
