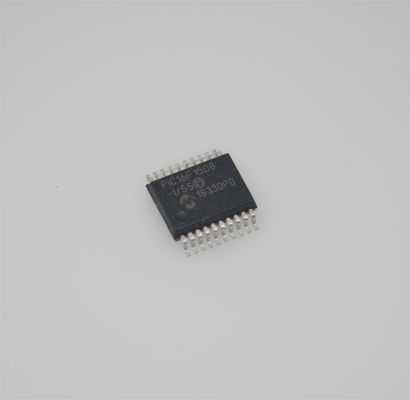

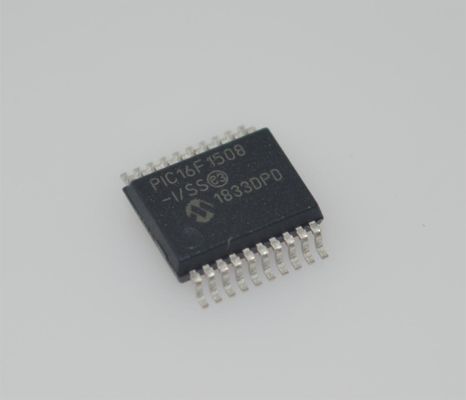

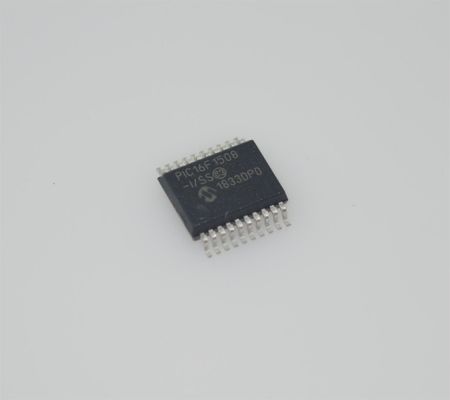

PIC16F1508-I/SS MCU 8 บิต 20MHz หน่วยความจำแฟลช 7KB แรม 256B ADC 12 บิต SSOP-20 2-5.5V -40°C ถึง +85°C

PIC16F1508-I/SS 20MHz 8-bit MCU 7KB Flash 256B RAM 12-bit ADC SSOP-20 2-5.5V -40anddeg;C ถึง +85anddeg;C

andnbsp;

คุณสมบัติพิเศษของไมโครคอนโทรลเลอร์:

andbull; ช่วงแรงดันไฟฟ้าใช้งาน:

- 1.8V ถึง 3.6V (PIC16LF1508/9)

- 2.3V ถึง 5.5V (PIC16F1508/9)

andbull; สามารถตั้งโปรแกรมได้เองภายใต้การควบคุมของซอฟต์แวร์

andbull; Power-on Reset (POR)

andbull; Power-up Timer (PWRT)

andbull; Programmable Low-Power Brown-out Reset (LPBOR)

andbull; Extended Watchdog Timer (WDT):

- ระยะเวลาที่ตั้งโปรแกรมได้ตั้งแต่ 1 ms ถึง 256s

andbull; Programmable Code Protection

andbull; In-Circuit Serial Programmingandtrade; (ICSPandtrade;) ผ่านสองพิน

andbull; Enhanced Low-Voltage Programming (LVP)

andbull; In-Circuit Debug (ICD) ผ่านสองพิน

andbull; โหมดประหยัดพลังงาน Sleep:

- โหมด Sleep พลังงานต่ำ

- Low-Power BOR (LPBOR)

andbull; ตัวบ่งชี้อุณหภูมิในตัว

andbull; 128 Bytes High-Endurance Flash

- ความทนทานของ Flash ในการเขียน 100,000 ครั้ง (ขั้นต่ำ)

andnbsp;

คุณสมบัติอุปกรณ์ต่อพ่วง:

andbull; ตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัล (ADC):

- ความละเอียด 10 บิต

- 12 ช่องสัญญาณภายนอก

- สามช่องสัญญาณภายใน:

andnbsp; - การอ้างอิงแรงดันไฟฟ้าคงที่

andnbsp; - ตัวแปลงสัญญาณดิจิทัลเป็นแอนะล็อก (DAC)

andnbsp; - ช่องสัญญาณตัวบ่งชี้อุณหภูมิ

- ความสามารถในการรับข้อมูลอัตโนมัติ

- การแปลงสัญญาณพร้อมใช้งานระหว่าง Sleep

andbull; ตัวแปลงสัญญาณดิจิทัลเป็นแอนะล็อก 5 บิต (DAC):

- เอาต์พุตพร้อมใช้งานภายนอก

- การเลือกการอ้างอิงแบบบวก

- การเชื่อมต่อภายในกับตัวเปรียบเทียบและ ADC

andbull; ตัวเปรียบเทียบสองตัว:

- อินพุตแบบ Rail-to-rail

- การควบคุมโหมดพลังงาน

- ฮิสเทอรีซิสที่ควบคุมด้วยซอฟต์แวร์

andbull; การอ้างอิงแรงดันไฟฟ้า:

- การอ้างอิงแรงดันไฟฟ้าคงที่ 1.024V (FVR) พร้อมระดับเอาต์พุต Gain 1x, 2x และ 4x

andbull; ขา I/O 18 ขา (ขา Input-only 1 ขา):

- กระแสไฟ Sink/Source สูง 25 mA/25 mA

- Pull-up อ่อนที่ตั้งโปรแกรมได้เป็นรายบุคคล

- ตั้งโปรแกรมได้เป็นรายบุคคล

andnbsp; ขา Interrupt-on-Change (IOC)

andbull; Timer0: 8-Bit Timer/Counter พร้อม 8-Bit Programmable Prescaler

andbull; Enhanced Timer1:

- ตัวจับเวลา/ตัวนับ 16 บิตพร้อม prescaler

- โหมด External Gate Input

andbull; Timer2: 8-Bit Timer/Counter พร้อม 8-Bit Period Register, Prescaler และ Postscaler

andbull; โมดูล PWM 10 บิตสี่ตัว

andbull; Master Synchronous Serial Port (MSSP) พร้อม SPI และ I2C พร้อม:

- การมาสก์ที่อยู่ 7 บิต

- ความเข้ากันได้กับ SMBus/PMBusandtrade;

andbull; Enhanced Universal Synchronous Asynchronous Receiver Transmitter (EUSART)

- เข้ากันได้กับ RS-232, RS-485 และ LIN

- Auto-Baud Detect

- Auto-wake-up on Start

andbull; โมดูล Configurable Logic Cell (CLC) สี่ตัว:

- สัญญาณอินพุตที่เลือกได้ 16 สัญญาณ

- อินพุตสี่ตัวต่อโมดูล

- การควบคุมซอฟต์แวร์ของฟังก์ชัน combinational/sequential logic/state/clock

- AND/OR/XOR/D Flop/D Latch/SR/JK

- อินพุตจากแหล่งข้อมูลภายนอกและภายใน

- เอาต์พุตพร้อมใช้งานกับพินและอุปกรณ์ต่อพ่วง

- การทำงานในขณะที่อยู่ใน Sleep

andbull; Numerically Controlled Oscillator (NCO):

- ตัวสะสม 20 บิต

- การเพิ่มขึ้น 16 บิต

- การควบคุมความถี่เชิงเส้นที่แท้จริง

- อินพุตสัญญาณนาฬิกาความเร็วสูง

- โหมดเอาต์พุตที่เลือกได้

andnbsp; - โหมด Fixed Duty Cycle (FDC)

andnbsp; - โหมด Pulse Frequency (PF)

andbull; Complementary Waveform Generator (CWG):

- แหล่งสัญญาณที่เลือกได้แปดแหล่ง

- การควบคุม dead-band ขอบขาลงและขาขึ้นที่เลือกได้

- การควบคุมขั้ว

- แหล่งกำเนิดการปิดเครื่องอัตโนมัติสี่แหล่ง

- แหล่งอินพุตหลายแหล่ง: PWM, CLC, NCO
