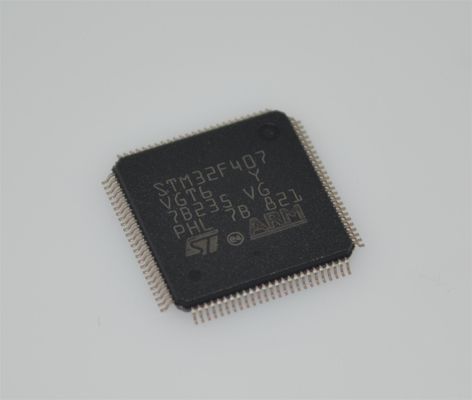

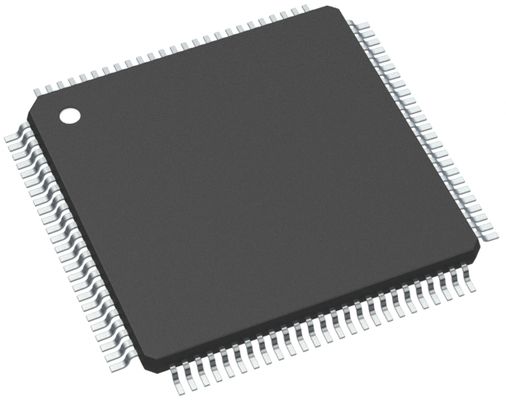

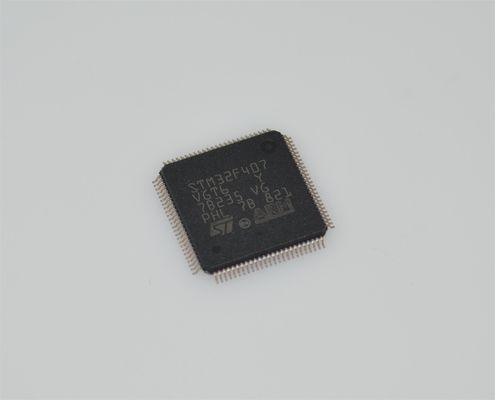

STM32F407VGT6 MCU Cortex-M4 1MB Flash 192KB RAM 17 ตัวจับเวลา LQFP-100 -40°C ถึง +85°C

STM32F407VGT6 168MHz Cortex-M4 MCU แฟลช 1MB RAM 192KB 17 ตัวจับเวลา LQFP-100 -40°C ถึง +85°C

andnbsp;

คุณสมบัติ

andbull; พลังงานต่ำพิเศษพร้อม FlexPowerControl

andndash; แหล่งจ่ายไฟ 1.71 V ถึง 3.6 V

andndash;-40 °C ถึง 85/105/125 °C ช่วงอุณหภูมิ

andndash; 200 nA ในโหมด VBAT: แหล่งจ่ายไฟสำหรับ RTC และรีจิสเตอร์สำรอง 32x32 บิต

andndash; โหมด Shutdown 8 nA (พินปลุก 5 พิน)

andndash; โหมด Standby 28 nA (พินปลุก 5 พิน)

andndash; โหมด Standby 280 nA พร้อม RTC

andndash; โหมด Stop 2 1.0 andmicro;A, 1.28 andmicro;A พร้อม RTC

andndash; โหมด Run 84 andmicro;A/MHz

andndash; โหมดการได้มาซึ่งชุดข้อมูล (BAM)

andndash; ปลุกจากโหมด Stop 4 andmicro;s

andndash; รีเซ็ตไฟตก (BOR)

andndash; เมทริกซ์เชื่อมต่อระหว่างกัน

andbull; Core: Armandreg; 32 บิต Cortexandreg;-M4 CPU พร้อม FPU, ตัวเร่งความเร็วแบบเรียลไทม์แบบปรับได้ (ART Acceleratorandtrade;) ทำให้สามารถดำเนินการจากหน่วยความจำ Flash โดยไม่ต้องรอสถานะ, ความถี่สูงถึง 80 MHz, MPU, คำแนะนำ 100DMIPS และ DSP

andbull; เกณฑ์มาตรฐานประสิทธิภาพ

andndash; 1.25 DMIPS/MHz (Drystone 2.1)

andndash; 273.55 CoreMarkandreg; (3.42 CoreMark/MHz @ 80 MHz)

andbull; เกณฑ์มาตรฐานพลังงาน

andndash; คะแนน 176.7 ULPBenchandreg;

andbull; แหล่งจ่ายสัญญาณนาฬิกา

andndash; ออสซิลเลเตอร์คริสตัล 4 ถึง 48 MHz

andndash; ออสซิลเลเตอร์คริสตัล 32 kHz สำหรับ RTC (LSE)

andndash; RC ภายใน 16 MHz ที่ปรับแต่งจากโรงงาน (andplusmn;1%)

andndash; RC ภายใน 32 kHz พลังงานต่ำ (andplusmn;5%)

andndash; ออสซิลเลเตอร์ภายในหลายความเร็ว 100 kHz ถึง 48 MHz, ปรับแต่งอัตโนมัติโดย LSE (ความแม่นยำดีกว่า andplusmn;0.25 %)

andndash; ภายใน 48 MHz พร้อมการกู้คืนสัญญาณนาฬิกา

andndash; 2 PLL สำหรับสัญญาณนาฬิการะบบ, เสียง, ADC

andbull; I/O ความเร็วสูงสูงสุด 83 ตัว, ส่วนใหญ่ 5 V-tolerant WLCSP49

andbull; RTC พร้อมปฏิทิน HW, สัญญาณเตือน และการสอบเทียบ

andbull; ช่องตรวจจับแบบ capacitive สูงสุด 21 ช่อง: รองรับ touchkey, เซ็นเซอร์สัมผัสแบบเชิงเส้นและแบบหมุน

andbull; ตัวจับเวลา 11x: 1x 16 บิตควบคุมมอเตอร์ขั้นสูง, 1x 32 บิต และ 2x 16 บิตวัตถุประสงค์ทั่วไป, 2x 16 บิตพื้นฐาน, ตัวจับเวลา 2x 16 บิตพลังงานต่ำ (มีในโหมด Stop), 2x watchdogs, ตัวจับเวลา SysTick

andbull; หน่วยความจำ

andndash; แฟลชแบงค์เดียวสูงสุด 256 KB, การป้องกันการอ่านโค้ดที่เป็นกรรมสิทธิ์

andndash; SRAM 64 KB รวมถึง 16 KB พร้อมการตรวจสอบพาริตี้ฮาร์ดแวร์

andndash; อินเทอร์เฟซหน่วยความจำ Quad SPI

andbull; อุปกรณ์ต่อพ่วงแบบอะนาล็อกที่หลากหลาย (แหล่งจ่ายไฟอิสระ)

andndash; 1x 12 บิต ADC 5 Msps, สูงสุด 16 บิตพร้อมการ oversampling ฮาร์ดแวร์, 200 andmicro;A/Msps

andndash; ช่องสัญญาณเอาต์พุต DAC 2x 12 บิต, ตัวอย่างพลังงานต่ำและค้างไว้

andndash; 1x แอมพลิฟายเออร์ปฏิบัติการพร้อม PGA ในตัว

andndash; ตัวเปรียบเทียบพลังงานต่ำพิเศษ 2x

andbull; อินเทอร์เฟซการสื่อสาร 16x

andndash; 1x SAI (อินเทอร์เฟซเสียงแบบอนุกรม)

andndash; 3x I2C FM+(1 Mbit/s), SMBus/PMBus

andndash; 4x USARTs (ISO 7816, LIN, IrDA, โมเด็ม)

andndash; 1x LPUART (Stop 2 wake-up)

andndash; 3x SPIs (และ 1x Quad SPI)

andndash; CAN (2.0B Active) และอินเทอร์เฟซ SDMMC

andndash; SWPMI โปรโตคอลสายเดียว master I/F

andndash; IRTIM (อินเทอร์เฟซอินฟราเรด)

andbull; ตัวควบคุม DMA 14 ช่อง

andbull; เครื่องกำเนิดตัวเลขสุ่มจริง

andbull; หน่วยคำนวณ CRC, ID เฉพาะ 96 บิต

andnbsp;

คำอธิบาย

ตระกูล STM32F405xx และ STM32F407xx นั้นใช้หลักการทำงานของ Armandreg; Cortexandreg;-M4 32 บิต RISC ที่มีประสิทธิภาพสูงซึ่งทำงานที่ความถี่สูงถึง 168 MHz แกน Cortexandreg;-M4 มีหน่วยจุดลอยตัว (FPU) ความแม่นยำเดี่ยวซึ่งรองรับคำแนะนำการประมวลผลข้อมูลและความแม่นยำเดี่ยวของ Arm ทั้งหมด นอกจากนี้ยังใช้ชุดคำแนะนำ DSP และหน่วยป้องกันหน่วยความจำ (MPU) ซึ่งช่วยเพิ่มความปลอดภัยของแอปพลิเคชัน

ตระกูล STM32F405xx และ STM32F407xx ประกอบด้วยหน่วยความจำฝังตัวความเร็วสูง (หน่วยความจำแฟลชสูงถึง 1 Mbyte, SRAM สูงสุด 192 Kbytes), SRAM สำรองข้อมูลสูงสุด 4 Kbytes และ I/O และอุปกรณ์ต่อพ่วงที่ได้รับการปรับปรุงมากมายที่เชื่อมต่อกับบัส APB สองตัว, บัส AHB สามตัว และเมทริกซ์บัส multi-AHB 32 บิต

อุปกรณ์ทั้งหมดมี ADC 12 บิตสามตัว, DAC สองตัว, RTC พลังงานต่ำ, ตัวจับเวลา 16 บิตวัตถุประสงค์ทั่วไป 12 ตัว รวมถึงตัวจับเวลา PWM สองตัวสำหรับการควบคุมมอเตอร์, ตัวจับเวลา 32 บิตวัตถุประสงค์ทั่วไปสองตัว เครื่องกำเนิดตัวเลขสุ่มจริง (RNG) นอกจากนี้ยังมีอินเทอร์เฟซการสื่อสารมาตรฐานและขั้นสูง

andbull; I2C สูงสุดสามตัว

andbull; SPI สามตัว, I2S สองตัวแบบฟูลดูเพล็กซ์ เพื่อให้ได้ความแม่นยำระดับเสียง อุปกรณ์ต่อพ่วง I2S สามารถใช้สัญญาณนาฬิกาผ่าน PLL เสียงภายในเฉพาะ หรือผ่านสัญญาณนาฬิกาภายนอกเพื่อให้สามารถซิงโครไนซ์ได้

andbull; USART สี่ตัวบวก UART สองตัว

andbull; USB OTG ความเร็วเต็มที่และ USB OTG ความเร็วสูงพร้อมความสามารถความเร็วเต็มที่ (พร้อม ULPI)

andbull; CAN สองตัว

andbull; อินเทอร์เฟซ SDIO/MMC

andbull; Ethernet และอินเทอร์เฟซกล้องถ่ายรูปมีเฉพาะในอุปกรณ์ STM32F407xx เท่านั้น

อุปกรณ์ต่อพ่วงขั้นสูงใหม่ ได้แก่ SDIO, อินเทอร์เฟซการควบคุมหน่วยความจำสแตติกที่ยืดหยุ่น (FSMC) ที่ได้รับการปรับปรุง (สำหรับอุปกรณ์ที่มีแพ็คเกจ 100 พินขึ้นไป), อินเทอร์เฟซกล้องถ่ายรูปสำหรับเซ็นเซอร์ CMOS โปรดดูตารางที่ 2: STM32F405xx และ STM32F407xx: คุณสมบัติและจำนวนอุปกรณ์ต่อพ่วงสำหรับรายการอุปกรณ์ต่อพ่วงที่มีอยู่ในแต่ละหมายเลขชิ้นส่วน

ตระกูล STM32F405xx และ STM32F407xx ทำงานในช่วงอุณหภูมิ andndash;40 ถึง +105 °C จากแหล่งจ่ายไฟ 1.8 ถึง 3.6 V แรงดันไฟฟ้าที่จ่ายสามารถลดลงเหลือ 1.7 V เมื่ออุปกรณ์ทำงานในช่วงอุณหภูมิ 0 ถึง 70 °C โดยใช้ตัวควบคุมแหล่งจ่ายไฟภายนอก: โปรดดูที่ส่วน: รีเซ็ตภายใน OFF ชุดโหมดประหยัดพลังงานที่ครอบคลุมช่วยให้การออกแบบแอปพลิเคชันพลังงานต่ำ

ตระกูล STM32F405xx และ STM32F407xx นำเสนออุปกรณ์ในแพ็คเกจต่างๆ ตั้งแต่ 64 พินถึง 176 พิน ชุดอุปกรณ์ต่อพ่วงที่รวมอยู่มีการเปลี่ยนแปลงไปตามอุปกรณ์ที่เลือก

คุณสมบัติเหล่านี้ทำให้ตระกูลไมโครคอนโทรลเลอร์ STM32F405xx และ STM32F407xx เหมาะสำหรับแอปพลิเคชันที่หลากหลาย:

andbull; การขับเคลื่อนมอเตอร์และการควบคุมแอปพลิเคชัน

andbull; อุปกรณ์ทางการแพทย์

andbull; แอปพลิเคชันอุตสาหกรรม: PLC, อินเวอร์เตอร์, เบรกเกอร์

andbull; เครื่องพิมพ์และเครื่องสแกน

andbull; ระบบเตือนภัย, อินเตอร์คอมวิดีโอ และ HVAC

andbull; เครื่องใช้ในบ้าน

andnbsp;

ข้อมูล

andnbsp;

การวาด
