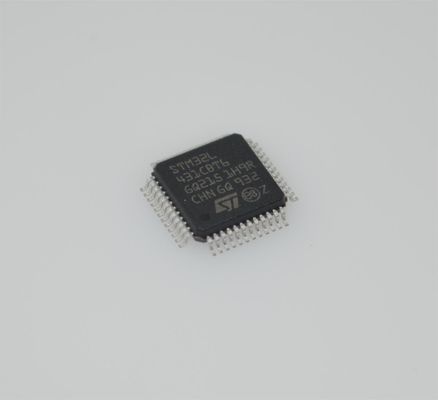

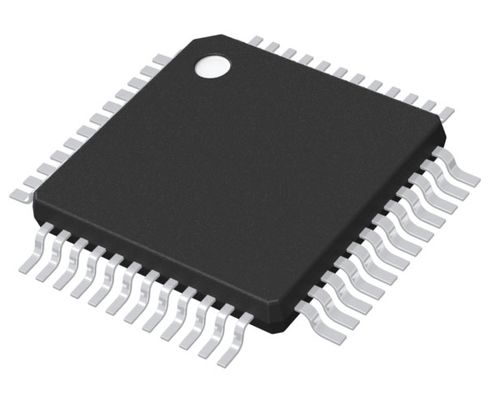

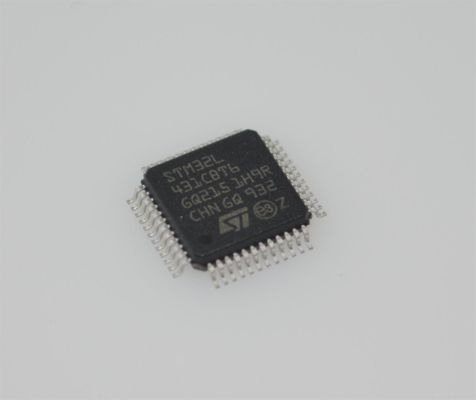

STM32L431CBT6 80MHz Cortex-M4 MCU พลังงานต่ําสุด 128KB Flash 64KB SRAM LQFP-48 1.71-3.6V -40°C ถึง +125°C

STM32L431CBT6 80MHz Cortex-M4 MCU พลังงานต่ำพิเศษ แฟลช 128KB SRAM 64KB LQFP-48 1.71-3.6V -40°C ถึง +125°C

คุณสมบัติ

• พลังงานต่ำพิเศษพร้อม FlexPowerControl

– แหล่งจ่ายไฟ 1.71 V ถึง 3.6 V

– ช่วงอุณหภูมิ -40 °C ถึง 85/105/125 °C

– 200 nA ในโหมด VBAT: แหล่งจ่ายไฟสำหรับ RTC และรีจิสเตอร์สำรอง 32x32 บิต

– 8 nA โหมด Shutdown (พินปลุก 5 พิน)

– 28 nA โหมด Standby (พินปลุก 5 พิน)

– 280 nA โหมด Standby พร้อม RTC

– 1.0 µA โหมด Stop 2, 1.28 µA พร้อม RTC

– 84 µA/MHz โหมด run

– โหมด Batch acquisition (BAM)

– 4 µs ปลุกจากโหมด Stop

– Brown out reset (BOR)

– เมทริกซ์ Interconnect

• Core: Armandreg; 32-bit Cortexandreg;-M4 CPU พร้อม FPU, ตัวเร่งความเร็วแบบเรียลไทม์แบบปรับได้ (ART Acceleratorandtrade;) อนุญาตให้ดำเนินการจากหน่วยความจำ Flash โดยไม่มีสถานะรอ ความถี่สูงสุด 80 MHz, MPU, คำสั่ง 100DMIPS และ DSP

• เกณฑ์มาตรฐานประสิทธิภาพ

– 1.25 DMIPS/MHz (Drystone 2.1)

– 273.55 CoreMarkandreg; (3.42 CoreMark/MHz @ 80 MHz)

• เกณฑ์มาตรฐานพลังงาน

– 176.7 ULPBenchandreg; score

• แหล่งสัญญาณนาฬิกา

– ออสซิลเลเตอร์คริสตัล 4 ถึง 48 MHz

– ออสซิลเลเตอร์คริสตัล 32 kHz สำหรับ RTC (LSE)

– RC ภายใน 16 MHz ที่ปรับแต่งจากโรงงาน (และplusmn;1%)

– RC ภายในพลังงานต่ำ 32 kHz (และplusmn;5%)

– ออสซิลเลเตอร์ภายในหลายความเร็ว 100 kHz ถึง 48 MHz ปรับแต่งอัตโนมัติโดย LSE (ดีกว่าและplusmn;0.25 % ความแม่นยำ)

– 48 MHz ภายในพร้อมการกู้คืนสัญญาณนาฬิกา

– 2 PLL สำหรับสัญญาณนาฬิการะบบ, เสียง, ADC

• I/O ความเร็วสูงสูงสุด 83 ตัว, ส่วนใหญ่ 5 V-tolerant WLCSP49

• RTC พร้อมปฏิทิน HW, สัญญาณเตือน และการสอบเทียบ

• ช่องตรวจจับ capacitive สูงสุด 21 ช่อง: รองรับเซ็นเซอร์สัมผัส, เซ็นเซอร์สัมผัสแบบเส้นตรงและแบบหมุน

• ตัวจับเวลา 11x: 1x 16 บิตควบคุมมอเตอร์ขั้นสูง, 1x 32 บิต และ 2x 16 บิต อเนกประสงค์, 2x 16 บิต พื้นฐาน, ตัวจับเวลาพลังงานต่ำ 2x 16 บิต (มีในโหมด Stop), ตัวจับเวลาเฝ้าระวัง 2x, ตัวจับเวลา SysTick

• หน่วยความจำ

– แฟลชแบงค์เดียวสูงสุด 256 KB, การป้องกันการอ่านโค้ดที่เป็นกรรมสิทธิ์

– SRAM 64 KB รวมถึง 16 KB พร้อมการตรวจสอบพาริตี้ฮาร์ดแวร์

– อินเทอร์เฟซหน่วยความจำ Quad SPI

• อุปกรณ์ต่อพ่วงแบบอะนาล็อกที่หลากหลาย (แหล่งจ่ายไฟอิสระ)

– 1x 12 บิต ADC 5 Msps, สูงสุด 16 บิต พร้อมการ oversampling ฮาร์ดแวร์, 200 µA/Msps

– ช่องเอาต์พุต DAC 2x 12 บิต, ตัวอย่างพลังงานต่ำและค้างไว้

– 1x แอมพลิฟายเออร์ปฏิบัติการพร้อม PGA ในตัว

– ตัวเปรียบเทียบพลังงานต่ำพิเศษ 2x

• อินเทอร์เฟซการสื่อสาร 16x

– 1x SAI (อินเทอร์เฟซเสียงอนุกรม)

– 3x I2C FM+(1 Mbit/s), SMBus/PMBus

– 4x USARTs (ISO 7816, LIN, IrDA, โมเด็ม)

– 1x LPUART (Stop 2 wake-up)

– 3x SPIs (และ 1x Quad SPI)

– อินเทอร์เฟซ CAN (2.0B Active) และ SDMMC

– SWPMI single wire protocol master I/F

– IRTIM (อินเทอร์เฟซอินฟราเรด)

• ตัวควบคุม DMA 14 ช่อง

• เครื่องกำเนิดตัวเลขสุ่มจริง

• หน่วยคำนวณ CRC, ID เฉพาะ 96 บิต

คำอธิบาย

อุปกรณ์ STM32L431xx เป็นไมโครคอนโทรลเลอร์พลังงานต่ำพิเศษที่ใช้แกน Armandreg; Cortexandreg;-M4 32 บิต RISC ที่ทำงานที่ความถี่สูงสุด 80 MHz แกน Cortex-M4 มีหน่วยจุดลอยตัว (FPU) ความแม่นยำเดี่ยว ซึ่งรองรับคำแนะนำการประมวลผลข้อมูลและความแม่นยำเดี่ยวของ Armandreg; ทั้งหมด นอกจากนี้ยังใช้คำแนะนำ DSP ชุดเต็มรูปแบบและหน่วยป้องกันหน่วยความจำ (MPU) ซึ่งช่วยเพิ่มความปลอดภัยของแอปพลิเคชัน

อุปกรณ์ STM32L431xx ฝังหน่วยความจำความเร็วสูง (หน่วยความจำ Flash สูงสุด 256 Kbyte, SRAM 64 Kbyte), อินเทอร์เฟซหน่วยความจำ Quad SPI flash (มีในทุกแพ็คเกจ) และ I/O และอุปกรณ์ต่อพ่วงที่ได้รับการปรับปรุงมากมายที่เชื่อมต่อกับบัส APB สองตัว, บัส AHB สองตัว และเมทริกซ์บัส 32 บิต multi-AHB

อุปกรณ์ STM32L431xx ฝังกลไกการป้องกันหลายอย่างสำหรับหน่วยความจำ Flash และ SRAM ที่ฝังอยู่: การป้องกันการอ่าน, การป้องกันการเขียน, การป้องกันการอ่านโค้ดที่เป็นกรรมสิทธิ์ และ Firewall

อุปกรณ์เหล่านี้มี ADC 12 บิตความเร็วสูง (5 Msps), ตัวเปรียบเทียบสองตัว, แอมพลิฟายเออร์ปฏิบัติการหนึ่งตัว, ช่อง DAC สองช่อง, บัฟเฟอร์อ้างอิงแรงดันไฟฟ้าภายใน, RTC พลังงานต่ำ, ตัวจับเวลาอเนกประสงค์ 32 บิตหนึ่งตัว, ตัวจับเวลา PWM 16 บิตหนึ่งตัวที่ทุ่มเทให้กับการควบคุมมอเตอร์, ตัวจับเวลาอเนกประสงค์ 16 บิตสี่ตัว และตัวจับเวลาพลังงานต่ำ 16 บิตสองตัว

นอกจากนี้ ยังมีช่องตรวจจับ capacitive สูงสุด 21 ช่อง

นอกจากนี้ยังมีอินเทอร์เฟซการสื่อสารมาตรฐานและขั้นสูง

• สาม I2C

• สาม SPI

• สาม USART และ Low-Power UART หนึ่งตัว

• หนึ่ง SAI (อินเทอร์เฟซเสียงอนุกรม)

• หนึ่ง SDMMC

• หนึ่ง CAN

• หนึ่ง SWPMI (Single Wire Protocol Master Interface)

STM32L431xx ทำงานในช่วงอุณหภูมิ -40 ถึง +85 °C (+105 °C junction), -40 ถึง +105 °C (+125 °C junction) และ -40 ถึง +125 °C (+130 °C junction) จากแหล่งจ่ายไฟ 1.71 ถึง 3.6 V ชุดโหมดประหยัดพลังงานที่ครอบคลุมช่วยให้การออกแบบแอปพลิเคชันพลังงานต่ำ

รองรับแหล่งจ่ายไฟอิสระบางส่วน: อินพุตแหล่งจ่ายไฟอิสระแบบอะนาล็อกสำหรับ ADC, DAC, OPAMP และตัวเปรียบเทียบ อินพุต VBAT ช่วยให้สามารถสำรอง RTC และรีจิสเตอร์สำรองได้

ตระกูล STM32L431xx มีแพ็คเกจเก้าแพ็คเกจตั้งแต่ 32 ถึง 100 พิน
