รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | 3pA อินทุ้น Bias Op Amp,ความกว้างแบนด์ 4MHz JFET-Input Op Amp,TL084BCDR JFET-Input Op Amp |
||

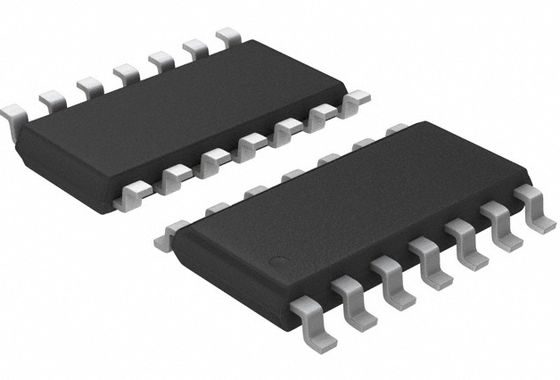

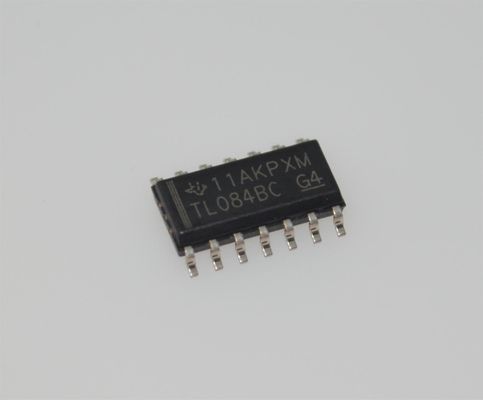

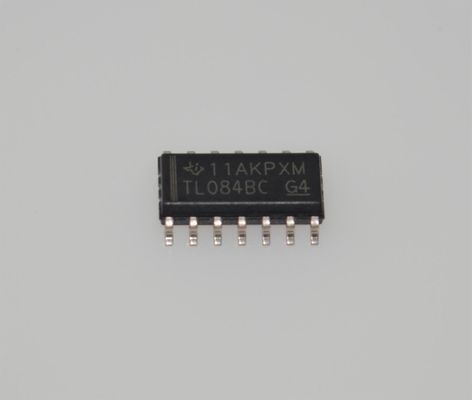

TL084BCDR Quad JFET-Input Op Amp แบนด์วิดท์ 4MHz อัตราการหมุน 13V/μs และ±18V Supply 3pA Input Bias SOIC-14 -40°C ถึง +125°C
คุณสมบัติ
• อัตราการหมุนสูง: 20V/μs (TL08xH, typ)
• แรงดันออฟเซ็ตต่ำ: 1mV (TL08xH, typ)
• การดริฟท์แรงดันออฟเซ็ตต่ำ: 2 μV/°C
• การใช้พลังงานต่ำ: 940μA/ch (TL08xH, typ)
• ช่วงแรงดันไฟฟ้าโหมดทั่วไปและดิฟเฟอเรนเชียลกว้าง—ช่วงแรงดันไฟฟ้าอินพุตโหมดทั่วไปรวมถึง VCC+
• กระแสไบอัสอินพุตและออฟเซ็ตต่ำ
• สัญญาณรบกวนต่ำ: Vn = 18nV/√Hz (typ) ที่ f = 1kHz
• การป้องกันไฟฟ้าลัดวงจรเอาต์พุต
• ความผิดเพี้ยนฮาร์มอนิกทั้งหมดต่ำ: 0.003% (typ)
• แรงดันไฟฟ้าจ่ายไฟกว้าง: ±2.25V ถึง ±20V, 4.5V ถึง 40V
แอปพลิเคชัน
• พลังงานแสงอาทิตย์: สตริงและอินเวอร์เตอร์กลาง
• ไดรฟ์มอเตอร์: AC และการควบคุมไดรฟ์เซอร์โวและโมดูลสเตจพลังงาน
• UPS ออนไลน์เฟสเดียว
• UPS สามเฟส
• มิกเซอร์เสียงระดับมืออาชีพ
• อุปกรณ์ทดสอบแบตเตอรี่
คำอธิบาย
ตระกูลอุปกรณ์ TL08xH (TL081H, TL082H และ TL084H) เป็นอุปกรณ์รุ่นต่อไปของอุปกรณ์ TL08x (TL081, TL082 และ TL084) มาตรฐานอุตสาหกรรม อุปกรณ์เหล่านี้ให้คุณค่าที่โดดเด่นสำหรับแอปพลิเคชันที่คำนึงถึงต้นทุน โดยมีคุณสมบัติต่างๆ รวมถึงออฟเซ็ตต่ำ (1mV, ทั่วไป), อัตราการหมุนสูง (20V/μs) และอินพุตโหมดทั่วไปไปยังแหล่งจ่ายไฟบวก ESD สูง (1.5kV, HBM), ตัวกรอง EMI และ RF ในตัว และการทำงานในช่วง -40°C ถึง 125°C ทำให้สามารถใช้อุปกรณ์ TL08xH ในแอปพลิเคชันที่ทนทานและต้องการมากที่สุด
ข้อมูล
|
หมวดหมู่
|
วงจรรวม (ICs)
เชิงเส้น
แอมพลิฟายเออร์
เครื่องมือวัด, Op Amps, Buffer Amps
|
|
|
ผู้ผลิต
|
Texas Instruments
|
|
|
ซีรีส์
|
-
|
|
|
บรรจุภัณฑ์
|
เทปและม้วน (TR)
เทปตัด (CT)
Digi-Reel®
|
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
|
|
ประเภทแอมพลิฟายเออร์
|
J-FET
|
|
|
จำนวนวงจร
|
4
|
|
|
ประเภทเอาต์พุต
|
-
|
|
|
อัตราการหมุน
|
13V/μs
|
|
|
ผลิตภัณฑ์แบนด์วิดท์เกน
|
3 MHz
|
|
|
กระแส - ไบอัสอินพุต
|
30 pA
|
|
|
แรงดันไฟฟ้า - ออฟเซ็ตอินพุต
|
2 mV
|
|
|
กระแส - จ่ายไฟ
|
1.4mA (x4 ช่อง)
|
|
|
กระแส - เอาต์พุต / ช่อง
|
10 mA
|
|
|
แรงดันไฟฟ้า - ช่วงจ่ายไฟ (ต่ำสุด)
|
10 V
|
|
|
แรงดันไฟฟ้า - ช่วงจ่ายไฟ (สูงสุด)
|
30 V
|
|
|
อุณหภูมิในการทำงาน
|
0°C ~ 70°C
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
|
|
แพ็คเกจ / เคส
|
14-SOIC (0.154", กว้าง 3.90 มม.)
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
14-SOIC
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
TL084
|
ภาพวาด
