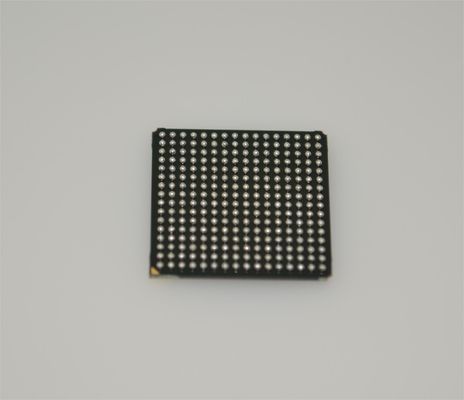

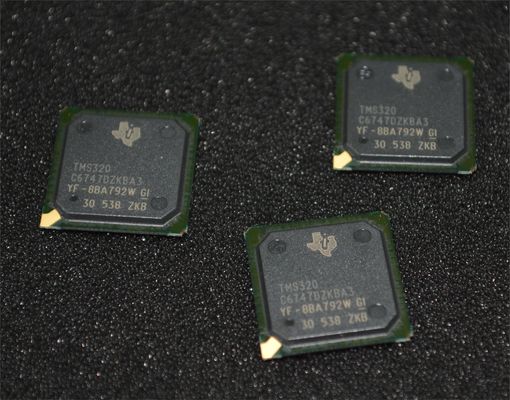

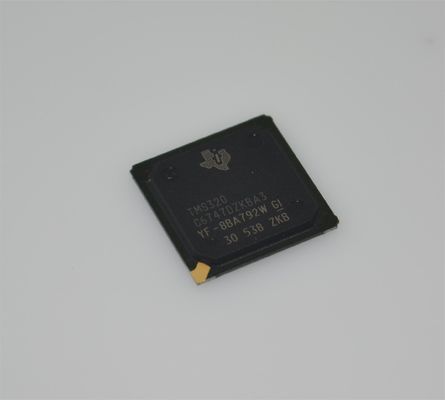

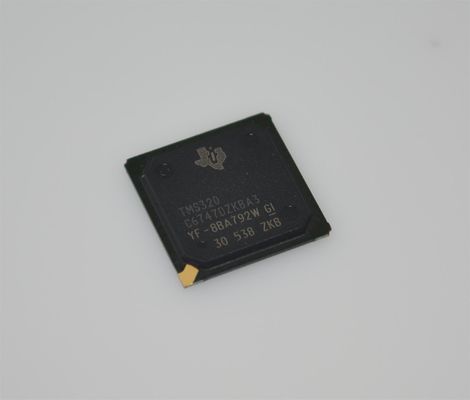

TMS320C6747DZKBA3 DSP แบบ Dual-Core 456MHz 3648MBPS 32KB L1 Cache 256KB RAM BGA-256 -40°C ถึง +100°C Industrial DSP

TMS320C6747DZKBA3 456MHz Dual-Core DSP 3648MBPS 32KB L1 Cache 256KB RAM BGA-256 -40anddeg;C ถึง +100anddeg;C Industrial DSP

andnbsp;

คุณสมบัติ andnbsp;

andbull; การสนับสนุนซอฟต์แวร์

andndash; TI DSP/BIOSandtrade;

andndash; Chip Support Library และ DSP Library

andbull; TMS320C674x VLIW DSP ขนาด 375- และ 456-MHz

andbull; คุณสมบัติชุดคำสั่ง C674x

andndash; ชุดคำสั่งย่อยของ C67x+ และ C64x+ ISAs

andndash; สูงสุด 3648 MIPS และ 2736 MFLOPS C674x

andndash; Byte-Addressable (ข้อมูล 8-, 16-, 32- และ 64-Bit)

andndash; การป้องกัน Overflow 8-Bit

andndash; Bit-Field Extract, Set, Clear

andndash; Normalization, Saturation, Bit-Counting

andndash; คำสั่งขนาดกะทัดรัด 16-Bit

andbull; สถาปัตยกรรมหน่วยความจำแคชสองระดับ C674x

andndash; RAM/Cache โปรแกรม L1P ขนาด 32KB

andndash; RAM/Cache ข้อมูล L1D ขนาด 32KB

andndash; RAM/Cache แบบรวม L2 ขนาด 256KB

andndash; การแบ่งพาร์ติชัน RAM/Cache ที่ยืดหยุ่น (L1 และ L2)

andbull; Enhanced Direct Memory Access Controller 3 (EDMA3):

andndash; ตัวควบคุมการถ่ายโอน 2 ตัว

andndash; ช่อง DMA อิสระ 32 ช่อง

andndash; ช่อง DMA ด่วน 8 ช่อง

andndash; ขนาด Burst การถ่ายโอนที่ตั้งโปรแกรมได้

andbull; TMS320C674x Fixed- และ Floating-Point VLIW DSP Core

andndash; สถาปัตยกรรม Load-Store พร้อมการรองรับ Nonaligned

andndash; รีจิสเตอร์วัตถุประสงค์ทั่วไป 64 ตัว (32-Bit)

andndash; หน่วยฟังก์ชัน ALU หกหน่วย (32- และ 40-Bit)

andndash; รองรับจำนวนเต็ม 32-Bit, SP (IEEE Single Precision/32-Bit) และ DP (IEEE Double Precision/64-Bit) Floating Point

andndash; รองรับการบวก SP สูงสุดสี่ครั้งต่อสัญญาณนาฬิกา, การบวก DP สี่ครั้งทุกๆ 2 สัญญาณนาฬิกา

andndash; รองรับการประมาณค่าส่วนกลับ (RCPxP) และการประมาณค่าส่วนกลับของรากที่สอง (RSQRxP) แบบ Floating-Point (SP หรือ DP) สูงสุดสองครั้งต่อรอบ

andndash; หน่วยฟังก์ชัน Multiply สองหน่วย

andndash; รองรับ Mixed-Precision IEEE Floating Point Multiply สูงสุด:

andndash; 2SPxSP->SP ต่อสัญญาณนาฬิกา

andndash; 2SPxSP->DP ทุกๆ สองสัญญาณนาฬิกา

andndash; 2SPxDP->DP ทุกๆ สามสัญญาณนาฬิกา

andndash; 2DPxDP->DP ทุกๆ สี่สัญญาณนาฬิกา

andndash; Fixed-Point Multiply รองรับการคูณ 32 x 32-Bit 1 สองครั้ง, การคูณ 16 x 16-Bit สี่ครั้ง หรือการคูณ 8 x 8-Bit แปดครั้งต่อรอบสัญญาณนาฬิกา และ Complex Multiples

andndash; Instruction Packing ลดขนาดโค้ด

andndash; คำสั่งทั้งหมดมีเงื่อนไข

andndash; การสนับสนุนฮาร์ดแวร์สำหรับการทำงานแบบ Modulo Loop

andndash; การทำงานในโหมด Protected

andndash; การสนับสนุน Exceptions สำหรับการตรวจจับข้อผิดพลาดและการเปลี่ยนเส้นทางโปรแกรม

andbull; หน่วยความจำ RAM ที่ใช้ร่วมกันขนาด 128KB (เฉพาะ TMS320C6747)

andbull; I/O LVCMOS 3.3-V (ยกเว้นอินเทอร์เฟซ USB)

andbull; อินเทอร์เฟซหน่วยความจำภายนอกสองรายการ:

andndash; EMIFA

andndash; NOR (ข้อมูลกว้าง 8- หรือ 16-Bit)

andndash; NAND (ข้อมูลกว้าง 8- หรือ 16-Bit)

andndash; SDRAM 16-Bit พร้อมพื้นที่แอดเดรส 128-MB (เฉพาะ TMS320C6747)

andndash; EMIFB

andndash; SDRAM 32-Bit หรือ 16-Bit พร้อมพื้นที่แอดเดรส 256-MB (TMS320C6747)

andndash; SDRAM 16-Bit พร้อมพื้นที่แอดเดรส 128-MB (TMS320C6745)

andbull; โมดูล UART ชนิด 16550 ที่กำหนดค่าได้สามโมดูล:

andndash; UART0 พร้อมสัญญาณควบคุมโมเด็ม

andndash; สัญญาณควบคุม Autoflow (CTS, RTS) บน UART0 เท่านั้น

andndash; FIFO ขนาด 16 ไบต์

andndash; ตัวเลือก Oversampling 16x หรือ 13x

andbull; LCDController (เฉพาะ TMS320C6747)

andbull; Serial Peripheral Interfaces (SPIs) สองรายการ แต่ละรายการมี Chip Select หนึ่งตัว

andbull; อินเทอร์เฟซ Multimedia Card (MMC)/Secure Digital (SD) Card พร้อม Secure Data I/O (SDIO)

andbull; Inter-Integrated Circuit (I2C Busandtrade;) สองตัว (Master และ Slave)

andbull; อินเทอร์เฟซ Host-Port Interface (HPI) หนึ่งตัวพร้อมบัส Address/Data แบบ Muxed ขนาด 16-Bit สำหรับแบนด์วิดท์สูง (เฉพาะ TMS320C6747)

andbull; Programmable Real-Time Unit Subsystem (PRUSS)

andndash; Independent Programmable Realtime Unit (PRU) Cores สองตัว

andndash; สถาปัตยกรรม RISC แบบ Load และ Store 32-Bit

andndash; RAM คำสั่งขนาด 4KB ต่อ Core

andndash; RAM ข้อมูลขนาด 512 ไบต์ต่อ Core

andnbsp;

แอปพลิเคชัน

andbull; A/V Receivers

andbull; Automotive Amplifiers

andbull; Soundbars

andbull; Home Theatre Systems

andbull; Professional Audio

andbull; Network Streaming Audio

andnbsp;

คำอธิบาย

อุปกรณ์ TMS320C6745/6747 เป็นโปรเซสเซอร์สัญญาณดิจิทัลพลังงานต่ำที่ใช้ DSP core TMS320C674x ซึ่งใช้พลังงานน้อยกว่าสมาชิกอื่นๆ ของแพลตฟอร์ม TMS320C6000andtrade; ของ DSP อย่างมาก

อุปกรณ์ TMS320C6745/6747 ช่วยให้ผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) และผู้ผลิตการออกแบบดั้งเดิม (ODM) สามารถนำอุปกรณ์ที่มีประสิทธิภาพการประมวลผลสูงออกสู่ตลาดได้อย่างรวดเร็ว

DSP core TMS320C6745/6747 ใช้สถาปัตยกรรมแบบแคชสองระดับ แคชโปรแกรมระดับ 1 (L1P) เป็นแคชแบบ direct mapped ขนาด 32-KB และแคชข้อมูลระดับ 1 (L1D) เป็นแคชแบบ set associative 2 ทางขนาด 32-KB แคชโปรแกรมระดับ 2 (L2P) ประกอบด้วยพื้นที่หน่วยความจำขนาด 256-KB ที่ใช้ร่วมกันระหว่างพื้นที่โปรแกรมและข้อมูล หน่วยความจำ L2 สามารถกำหนดค่าเป็นหน่วยความจำแบบ mapped, แคช หรือการรวมกันของทั้งสองอย่าง แม้ว่า DSP L2 จะสามารถเข้าถึงได้โดยโฮสต์อื่นๆ ในระบบ แต่หน่วยความจำ RAM ที่ใช้ร่วมกันเพิ่มเติมขนาด 128KB (เฉพาะ TMS320C6747) พร้อมใช้งานสำหรับโฮสต์อื่นๆ โดยไม่ส่งผลกระทบต่อประสิทธิภาพของ DSP

andnbsp;

ข้อมูล

andnbsp;

ภาพวาด
