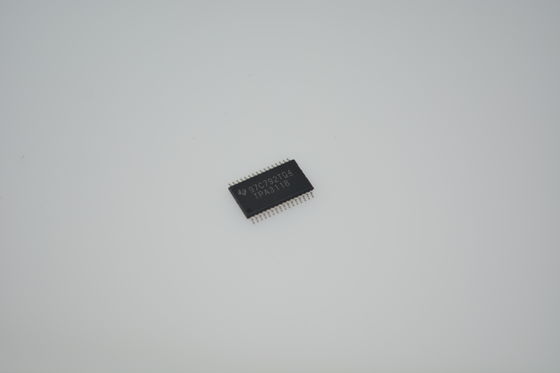

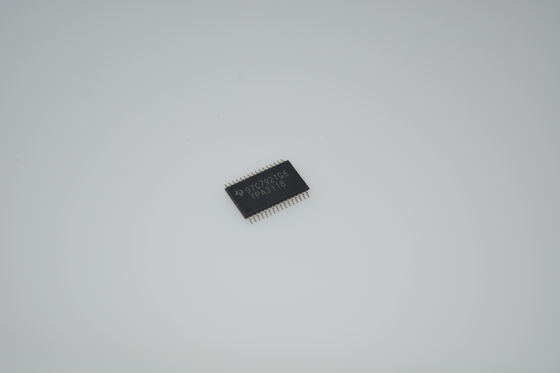

TPA3118D2DAP 30W Stereo Class-D Amp 4.5-26V การเข้า 90% ประสิทธิภาพ HTSSOP-32 -40°C ถึง +85°C

TPA3118D2DAP

และnbsp;

คุณสมบัติและnbsp;

และbull; รองรับการกำหนดค่าเอาต์พุตหลายแบบ

และndash; 2และtimes;50WIntoa4-และโอเมก้า; โหลด BTL ที่ 21 V (TPA3116D2)

และndash; 2และtimes;30WIntoa8-และโอเมก้า; โหลด BTL ที่ 24 V (TPA3118D2)

และndash; 2และtimes;15WIntoa8-และโอเมก้า; โหลด BTL ที่ 15 V (TPA3130D2)

และbull; ช่วงแรงดันไฟฟ้ากว้าง: 4.5 V ถึง 26 V

และbull; การทำงาน Class-D ที่มีประสิทธิภาพ

และndash; และgt;90% ประสิทธิภาพพลังงานรวมกับ Low Idle Loss ช่วยลดขนาดฮีทซิงค์ได้อย่างมาก

และndash; โครงร่างการปรับสัญญาณขั้นสูง

และbull; ความถี่ในการสลับหลายแบบ

และndash; AMAvoidance

และndash; การซิงโครไนซ์ Master และ Slave

และndash; Upto1.2-MHz Switching Frequency

และbull; สถาปัตยกรรม Power-Stage แบบ Feedback พร้อม PSRR สูงช่วยลดความต้องการ PSU

และbull; ขีดจำกัดพลังงานที่ตั้งโปรแกรมได้

และbull; อินพุตแบบ Differential และ Single-Ended

และbull; โหมดสเตอริโอและโมโนพร้อมการกำหนดค่าโมโนแบบ Single-Filter

และbull; แหล่งจ่ายไฟเดียวช่วยลดจำนวนส่วนประกอบ

และbull; วงจรป้องกันตัวเองในตัว รวมถึง Overvoltage, Undervoltage, Overtemperature, DC Detect และ Short Circuit พร้อมการรายงานข้อผิดพลาด

และbull; แพ็คเกจที่ปรับปรุงด้วยความร้อน

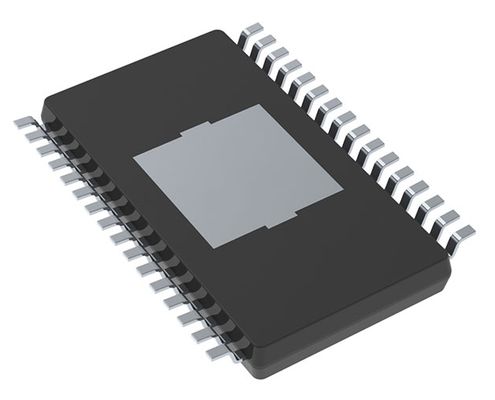

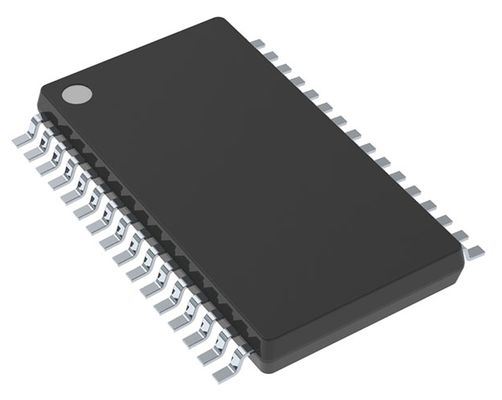

และndash; DAD (32-Pin HTSSOP Pad Up)

และndash; DAP (32-Pin HTSSOP Pad Down)

และbull;และndash;40และองศา;C ถึง 85และองศา;C ช่วงอุณหภูมิแวดล้อม

และnbsp;

แอปพลิเคชัน

และbull; Mini-Micro Component, Speaker Bar, Docks

และbull; After-Market Automotive

และbull; CRTTV

และbull; แอปพลิเคชันเสียงสำหรับผู้บริโภค

และnbsp;

คำอธิบาย

ซีรีส์ TPA31xxD2 เป็นสเตอริโอที่มีประสิทธิภาพ, สเตจพลังงานแอมพลิฟายเออร์ดิจิทัลสำหรับการขับลำโพงสูงสุด 100 W / 2 Ω ในแบบโมโน ประสิทธิภาพสูงของ TPA3130D2 ช่วยให้สามารถทำได้ 2 และtimes; 15 W โดยไม่ต้องใช้ฮีทซิงค์ภายนอกบน PCB ชั้นเดียว TPA3118D2 ยังสามารถทำงานได้ 2 และtimes; 30 W / 8 Ω โดยไม่ต้องใช้ฮีทซิงค์บน PCB สองชั้น หากต้องการพลังงานที่สูงกว่า TPA3116D2 จะทำ 2 และtimes; 50 W / 4 Ω พร้อมฮีทซิงค์ขนาดเล็กติดอยู่กับ PowerPAD ด้านบน อุปกรณ์ทั้งสามใช้ฟุตปรินต์เดียวกัน ทำให้สามารถใช้ PCB เดียวกันได้ในระดับพลังงานที่แตกต่างกัน

วงจร oscillator/PLL ขั้นสูงของ TPA31xxD2 ใช้ตัวเลือกความถี่ในการสลับหลายแบบเพื่อหลีกเลี่ยงการรบกวน AM ซึ่งทำได้ร่วมกับตัวเลือก master หรือ slave ทำให้สามารถซิงโครไนซ์อุปกรณ์หลายเครื่องได้

อุปกรณ์ TPA31xxD2 ได้รับการปกป้องอย่างเต็มที่จากข้อผิดพลาดด้วยการป้องกันไฟฟ้าลัดวงจรและการป้องกันความร้อน รวมถึงการป้องกันแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าต่ำ และ DC ข้อผิดพลาดจะถูกรายงานกลับไปยังโปรเซสเซอร์เพื่อป้องกันไม่ให้อุปกรณ์เสียหายในระหว่างสภาวะโอเวอร์โหลด

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด
