TPS62132RGTR ตัวแปลงบั๊ก 3.3V 1A อินพุต 3-17V 2.5MHz ประสิทธิภาพ 95% QFN-16 -40°C ถึง +85°C

TPS62132RGTR

และnbsp;

คุณสมบัติ

และbull; โทโพโลยี DCS-Controlandtrade;

และbull; ช่วงแรงดันไฟฟ้าขาเข้า: 3 V ถึง 17 V

และbull; กระแสไฟขาออกสูงสุด 3 A

และbull; แรงดันไฟฟ้าขาออกปรับได้ตั้งแต่ 0.9 V ถึง 6 V

และbull; แรงดันไฟฟ้าขาออกที่เลือกได้จากพิน (ปกติ, + 5%)

และbull; ซอฟต์สตาร์ทและติดตามได้

และbull; การเปลี่ยนโหมดประหยัดพลังงานอย่างราบรื่น

และbull; กระแสไฟนิ่ง 17 และmicro;A (โดยทั่วไป)

และbull; ความถี่ในการทำงานที่เลือกได้

และbull; เอาต์พุต Power-good

และbull; โหมดรอบการทำงาน 100%

และbull; การป้องกันไฟฟ้าลัดวงจร

และbull; การป้องกันอุณหภูมิเกิน

และbull; เข้ากันได้กับพินต่อพินกับ TPS62140 และ TPS62150

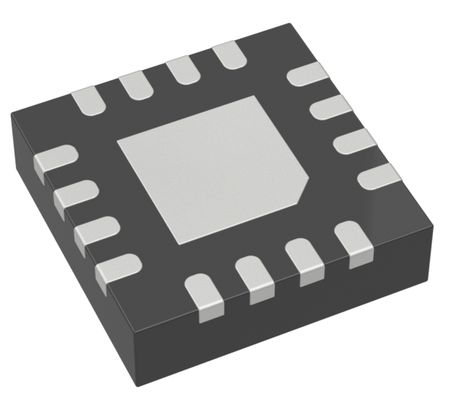

และbull; มีจำหน่ายในแพ็คเกจ QFN-16 ขนาด 3 มม. และtimes; 3 มม.

และbull; ใช้ TPS82130 สำหรับการออกแบบที่รวดเร็วขึ้น

และnbsp;

แอปพลิเคชัน

และbull; แหล่งจ่ายไฟราง 12 V มาตรฐาน

และbull; แหล่งจ่ายไฟ POL จากแบตเตอรี่ Li-ion เดี่ยวหรือหลายก้อน

และbull; ไดรฟ์โซลิดสเตต

และbull; ระบบฝังตัว

และbull; การเปลี่ยน LDO

และbull; พีซีแบบพกพา แท็บเล็ต โมเด็ม กล้อง

และbull; เซิร์ฟเวอร์, ไมโครเซิร์ฟเวอร์

และbull; เทอร์มินัลข้อมูล, จุดขาย (ePOS)

และnbsp;

คำอธิบาย

ตระกูล TPS6213x เป็นตัวแปลง DC-DC แบบสเต็ปดาวน์แบบซิงโครนัสที่ใช้งานง่าย ซึ่งปรับให้เหมาะสมสำหรับแอปพลิเคชันที่มีความหนาแน่นของพลังงานสูง ความถี่ในการสลับสูงโดยทั่วไป 2.5 MHz ช่วยให้สามารถใช้ตัวเหนี่ยวนำขนาดเล็กและให้การตอบสนองชั่วคราวที่รวดเร็ว รวมถึงความแม่นยำของแรงดันไฟฟ้าขาออกสูงโดยใช้โทโพโลยี DCS Control

ด้วยช่วงแรงดันไฟฟ้าขาเข้าที่ใช้งานได้กว้างตั้งแต่ 3 V ถึง 17 V อุปกรณ์เหล่านี้จึงเหมาะอย่างยิ่งสำหรับระบบที่ใช้พลังงานจากแบตเตอรี่ Li-Ion หรือแบตเตอรี่อื่นๆ รวมถึงรางไฟกลาง 12 V รองรับกระแสไฟขาออกต่อเนื่องสูงสุด 3 A ที่แรงดันไฟฟ้าขาออกระหว่าง 0.9 V และ 6 V (พร้อมโหมดรอบการทำงาน 100%) การเริ่มต้นแรงดันไฟฟ้าขาออกถูกควบคุมโดยพินซอฟต์สตาร์ท ซึ่งช่วยให้ทำงานเป็นแหล่งจ่ายไฟแบบสแตนด์อโลนหรือในการกำหนดค่าการติดตาม สามารถทำการจัดลำดับพลังงานได้โดยการกำหนดค่าพิน Enable และ open-drain Power Good

ในโหมดประหยัดพลังงาน อุปกรณ์จะดึงกระแสไฟนิ่งประมาณ 17 และmu;A จาก VIN โหมดประหยัดพลังงาน เข้าสู่โหมดอัตโนมัติและราบรื่นหากโหลดมีขนาดเล็ก รักษาประสิทธิภาพสูงตลอดช่วงโหลดทั้งหมด ในโหมดปิดเครื่อง อุปกรณ์จะถูกปิดและใช้กระแสไฟปิดเครื่องน้อยกว่า 2 และmu;A

อุปกรณ์นี้มีจำหน่ายในรุ่นแรงดันไฟฟ้าขาออกที่ปรับได้และคงที่ บรรจุในแพ็คเกจ VQFN 16 พินขนาด 3 มม. และtimes; 3 มม. (RGT)

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด
