เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | สตาร์ทม์โพล UC2846N,UC2846N 1A ตอเตมโพล,UC2846N |
||

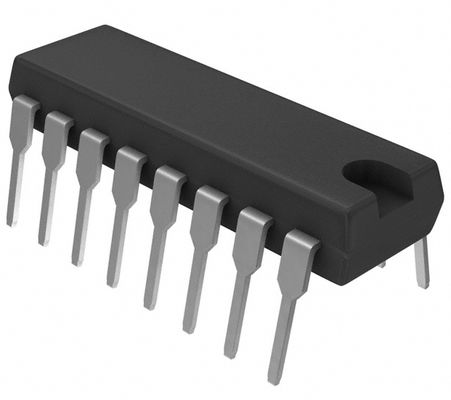

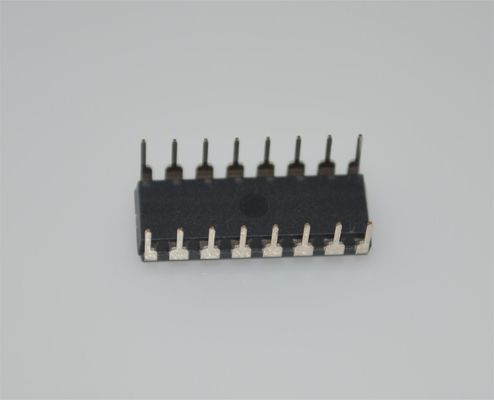

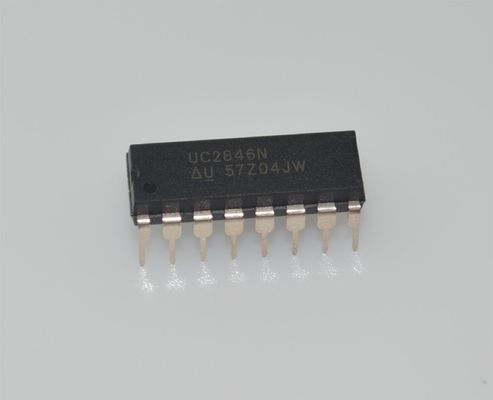

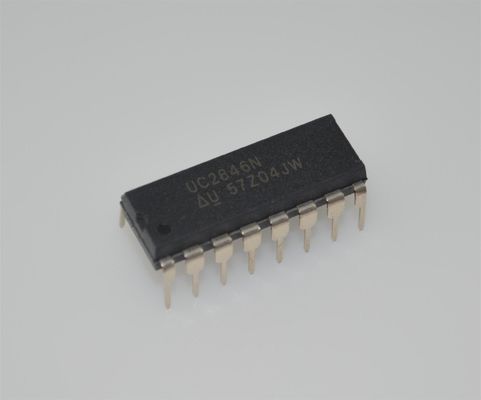

UC2846N
andnbsp;
คุณสมบัติ
andbull; การชดเชยแบบป้อนไปข้างหน้าอัตโนมัติ
andbull; การจำกัดกระแสแบบพัลส์ต่อพัลส์ที่ตั้งโปรแกรมได้
andbull; การแก้ไขสมมาตรอัตโนมัติในการกำหนดค่า Push-Pull
andbull; ลักษณะการตอบสนองต่อโหลดที่ได้รับการปรับปรุง
andbull; ความสามารถในการทำงานแบบขนานสำหรับระบบจ่ายไฟแบบโมดูลาร์
andbull; แอมพลิฟายเออร์ตรวจจับกระแสไฟแบบดิฟเฟอเรนเชียลพร้อมช่วงโหมดทั่วไปที่กว้าง
andbull; การปราบปรามพัลส์คู่
andbull; เอาต์พุต Totem-pole 500-mA (สูงสุด)
andbull; andplusmn;1%BandGapReference
andbull; การล็อกเอาต์แรงดันไฟฟ้าต่ำ
andbull; ความสามารถในการเริ่มต้นแบบนุ่มนวล
andbull; ขั้วต่อ Shutdown
andbull; การทำงานที่ 500-kHz
andnbsp;
แอปพลิเคชัน
andbull; ตัวแปลงพลังงานโทรคมนาคม
andbull; ตัวแปลงพลังงานอุตสาหกรรม
andnbsp;
คำอธิบาย
อุปกรณ์ควบคุมตระกูล UC1846/7 มีคุณสมบัติที่จำเป็นทั้งหมดในการใช้งานรูปแบบการควบคุมกระแสไฟโหมดคงที่ในขณะที่ยังคงจำนวนชิ้นส่วนภายนอกขั้นต่ำ ประสิทธิภาพที่เหนือกว่าของเทคนิคนี้สามารถวัดได้ในการปรับระเบียบสายที่ดีขึ้น ลักษณะการตอบสนองต่อโหลดที่ได้รับการปรับปรุง และวงควบคุมที่ง่ายขึ้นและออกแบบได้ง่ายขึ้น ข้อได้เปรียบทางทอพอโลยี ได้แก่ ความสามารถในการจำกัดกระแสไฟแบบพัลส์ต่อพัลส์โดยธรรมชาติ การแก้ไขสมมาตรอัตโนมัติสำหรับตัวแปลงแบบ push-pull และความสามารถในการขนานโมดูลพลังงานในขณะที่ยังคงการแบ่งกระแสไฟเท่ากัน
วงจรป้องกันประกอบด้วยการล็อกเอาต์แรงดันไฟฟ้าต่ำในตัวและการจำกัดกระแสไฟที่ตั้งโปรแกรมได้ นอกเหนือจากความสามารถในการเริ่มต้นแบบนุ่มนวล นอกจากนี้ยังมีฟังก์ชันการปิดเครื่อง ซึ่งสามารถเริ่มต้นการปิดเครื่องทั้งหมดด้วยการรีสตาร์ทอัตโนมัติ หรือล็อกการจ่ายไฟ
คุณสมบัติอื่นๆ ได้แก่ การทำงานแบบล็อคเต็มรูปแบบ การปราบปรามพัลส์คู่ ความสามารถในการปรับเส้นตาย และการอ้างอิงช่องว่างแถบที่ปรับแต่ง andplusmn;1%
UC1846 มีเอาต์พุตต่ำในสถานะ OFF ในขณะที่ UCx847 มีเอาต์พุตสูงในสถานะ OFF
andnbsp;
ข้อมูล
|
หมวดหมู่
|
วงจรรวม (ICs)
การจัดการพลังงาน (PMIC)
ตัวควบคุมการสลับ DC DC
|
andnbsp;
|
|
ผู้ผลิต
|
Texas Instruments
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
หลอด
|
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ประเภทเอาต์พุต
|
ไดรเวอร์ทรานซิสเตอร์
|
andnbsp;
|
|
ฟังก์ชัน
|
Step-Up, Step-Up/Step-Down
|
andnbsp;
|
|
การกำหนดค่าเอาต์พุต
|
บวก
|
andnbsp;
|
|
โทโพโลยี
|
Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull
|
andnbsp;
|
|
จำนวนเอาต์พุต
|
2
|
andnbsp;
|
|
เฟสเอาต์พุต
|
1
|
andnbsp;
|
|
แรงดันไฟฟ้า - อุปทาน (Vcc/Vdd)
|
6.95V ~ 40V
|
andnbsp;
|
|
ความถี่ - การสลับ
|
500kHz
|
andnbsp;
|
|
รอบการทำงาน (สูงสุด)
|
50%
|
andnbsp;
|
|
Synchronous Rectifier
|
ใช่
|
andnbsp;
|
|
การซิงค์นาฬิกา
|
ใช่
|
andnbsp;
|
|
อินเทอร์เฟซแบบอนุกรม
|
-
|
andnbsp;
|
|
คุณสมบัติการควบคุม
|
การจำกัดกระแสไฟ, เปิดใช้งาน, การควบคุมความถี่, การเริ่มต้นแบบนุ่มนวล
|
andnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ทะลุรู
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
16-DIP (0.300andquot;, 7.62mm)
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
16-PDIP
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
UC2846
|
andnbsp;
การวาด
