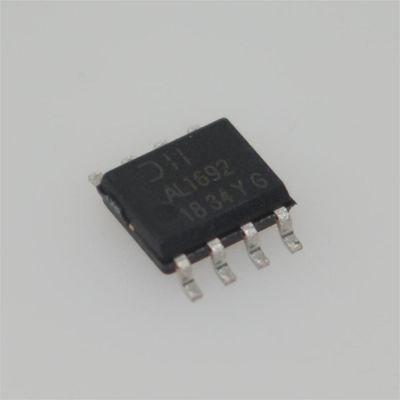

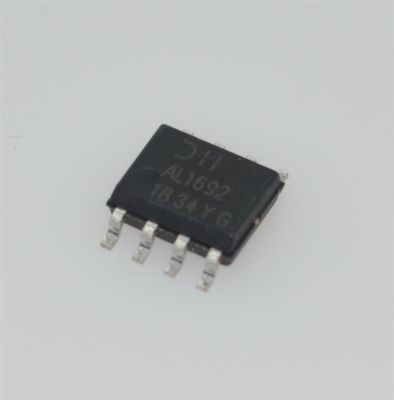

AL1692S-13 90V 0.5A LED Driver PF>0.9 SOP-8 ที่ไม่สามารถปรับความร้อนได้ -40°C ถึง +105°C ประสิทธิภาพสูง

AL1692S-13

andnbsp;

คุณสมบัติ

 ความคลาดเคลื่อนของกระแสไฟที่แม่นยำ: andplusmn;3%

 กระแสไฟเริ่มต้นต่ำ: โดยทั่วไป 100andmicro;A

 กระแสไฟใช้งานต่ำ: 210andmicro;A (ความถี่ในการสลับที่ 4kHz)

 ขดลวดเหนี่ยวนำแบบพันเดียว

 เข้ากันได้กับเครื่องหรี่ไฟหลากหลาย

 สำหรับการจ่ายไฟของตัวควบคุม สามารถขับเคลื่อนได้สูงสุด 25W

 สำหรับตัวเลือก MOSFET: 600V/2A

 สอดคล้องกับ NEMA SSL6 Dimming Curve

 การป้องกันภายใน

 การล็อกแรงดันไฟฟ้าต่ำ (UVLO)

 Leading-Edge Blanking (LEB)

 การป้องกันกระแสเกินแบบ Cycle-by-Cycle (OCP)

 การป้องกันเอาต์พุตเปิด/ลัดวงจร (OVP/OSP)

 การป้องกัน Thermal Foldback (TFP)

 การป้องกันอุณหภูมิเกิน (OTP)

 แพ็คเกจ SO-8 (ตัวควบคุม) และ SO-7 (พร้อม MOSFET)

 ปราศจากสารตะกั่วโดยสิ้นเชิงและเป็นไปตามมาตรฐาน RoHS อย่างสมบูรณ์andnbsp;

 ปราศจากฮาโลเจนและพลวง andldquo;อุปกรณ์สีเขียวandrdquo;andnbsp;

andnbsp;

การใช้งาน

 หลอดไฟ LED ที่หรี่แสงได้จากแหล่งจ่ายไฟหลัก

 ไดรเวอร์แหล่งจ่ายไฟ LED แบบออฟไลน์

andnbsp;

คำอธิบาย

DIODESandtrade; AL1692 เป็นตัวควบคุม/ไดรเวอร์ LED แบบหรี่แสงได้ประสิทธิภาพสูง, ตัวประกอบกำลังไฟฟ้าสูง, ประสิทธิภาพสูง, และกระแสไฟสูงสำหรับแอปพลิเคชันหลอดไฟ LED แบบหรี่แสงได้ด้วย triac โทโพโลยี AL1692 ให้กระแสไฟขาออกที่แม่นยำตลอดการควบคุมสายและโหลดที่หลากหลาย ความถี่ในการสลับที่กว้างทำงานในโหมดการนำไฟฟ้าแบบขอบเขต (BCM) เพื่อลดความยุ่งยากในการออกแบบและทดสอบ EMI/EMC เพื่อให้เป็นไปตามมาตรฐานข้อบังคับล่าสุด

ตัวควบคุม AL1692 พร้อม MOSFET ภายนอกสามารถรองรับการใช้งานกำลังไฟขาออกที่สูงขึ้นได้ถึง 25W ไดรเวอร์ LED AL1692-20C ผสานรวมกับ MOSFET 600V/2A โซลูชันแพลตฟอร์ม AL1692 สามารถครอบคลุมทั้งแอปพลิเคชัน 120Vac และ 230Vac AL1692 มีจุดทริกเกอร์การป้องกัน thermal fold-back ในตัวเพื่อลดกระแสไฟขาออกโดยอัตโนมัติ คุณสมบัติการป้องกันอื่นๆ ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือของระบบไฟส่องสว่าง LED

Dimming curve ของ AL1692 เป็นไปตามมาตรฐาน NEMA SSL6 AL1692 ใช้กับเครื่องหรี่ไฟหลากหลาย รวมถึงเครื่องหรี่ไฟแบบ leading edge และ trailing edge เพื่อให้ได้การหรี่แสงลึกถึง 1%

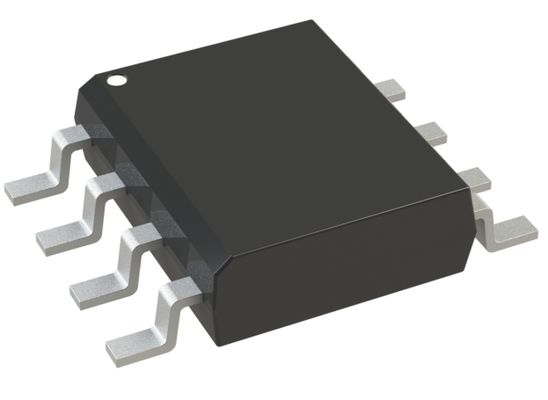

ตัวควบคุม AL1692 มีอยู่ในแพ็คเกจ SO-8 AL1692-20C มีอยู่ในแพ็คเกจ SO-7
