เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | สเต็ปอัพ สเต็ปดาวน์ | การตั้งค่าผลิต: | บวกหรือลบ |
|---|---|---|---|
| โทโพโลยี: | บัค, บูสท์ | ประเภทผลิต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | 1.2A เครื่องแปลงกระตุ้น TPS61500PWPR,เครื่องแปลงความเร็ว 1MHz TPS61500PWPR,เครื่องแปลงกระตุ้น TPS61500PWPR |
||

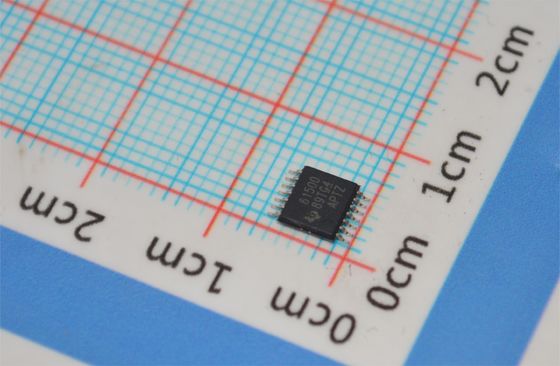

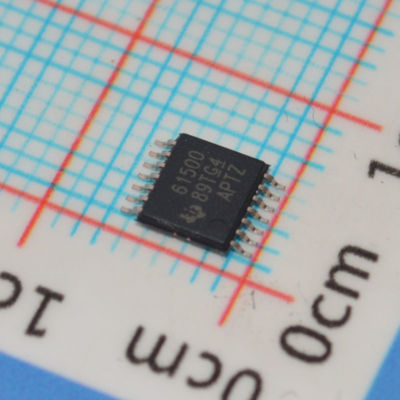

TPS61500PWPR
และnbsp;
คุณสมบัติ
และbull; ช่วงแรงดันไฟฟ้าขาเข้า 2.9-V ถึง 18-V
และbull; สวิตช์ไฟภายใน 3-A, 40-Vandndash; ไฟ LED 3-W สี่ดวงจากอินพุต 5-Vandndash; ไฟ LED 3-W แปดดวงจากอินพุต 12-V
และbull; การแปลงพลังงานประสิทธิภาพสูง: สูงสุด 93%
และbull; ความถี่ตั้งค่าโดยตัวต้านทานภายนอก: 200 kHz ถึง 2.2 MHz
และbull; Soft Start ที่ผู้ใช้กำหนดเองเข้าสู่โหลดเต็ม
และbull; การป้องกันแรงดันไฟฟ้าเกินที่ตั้งโปรแกรมได้
และbull; การหรี่แสงแบบอะนาล็อกและ PWM บริสุทธิ์
และbull; แพ็คเกจ HTSSOP 14 พินพร้อม PowerPADandtrade;
และnbsp;
แอปพลิเคชัน
และbull; ไฟแบ็คไลท์จอภาพ
และbull; ไฟ LED ความสว่างสูง 1-W หรือ 3-W
และnbsp;
คำอธิบาย
TPS61500 เป็นตัวควบคุมการสลับแบบโมโนลิทิกพร้อมสวิตช์ไฟ 3-A, 40-V ในตัว เป็นไดรเวอร์ในอุดมคติสำหรับไฟ LED 1-W หรือ 3-W ความสว่างสูง อุปกรณ์มีช่วงแรงดันไฟฟ้าขาเข้ากว้างเพื่อรองรับแอปพลิเคชันที่มีแรงดันไฟฟ้าขาเข้าจากแบตเตอรี่หลายเซลล์หรือรางไฟ 5-V หรือ 12-V ที่ควบคุม Vin 5 V PWM C4 C5 R4 1 กระแสไฟ LED ถูกตั้งค่าด้วยตัวต้านทานเซ็นเซอร์ภายนอก R3 และแรงดันไฟฟ้าป้อนกลับที่ถูกควบคุมเป็น 200 mV โดยวงจรควบคุม PWM (pulse width modulation) โหมดกระแสไฟดังแสดงในวงจรแอปพลิเคชันทั่วไป อุปกรณ์รองรับวิธีการหรี่แสงแบบอะนาล็อกและ PWM บริสุทธิ์สำหรับการควบคุมความสว่างของ LED การเชื่อมต่อตัวเก็บประจุกับพิน DIMC จะกำหนดค่าอุปกรณ์ให้ใช้สำหรับการหรี่แสงแบบอะนาล็อก และกระแสไฟ LED จะแปรผันตามรอบการทำงานของสัญญาณ PWM ภายนอก การลอยพิน DIMC จะกำหนดค่าอุปกรณ์สำหรับการหรี่แสง PWM บริสุทธิ์ โดยที่กระแสไฟ LED เฉลี่ยเป็นรอบการทำงานของสัญญาณ PWM คูณด้วยกระแสไฟ LED ที่ตั้งค่าไว้ อุปกรณ์มีฟังก์ชัน soft-start ที่ตั้งโปรแกรมได้เพื่อจำกัดกระแสไฟกระชากในระหว่างการเริ่มต้น และมีคุณสมบัติการป้องกันอื่นๆ ในตัว เช่น ขีดจำกัดกระแสเกินแบบพัลส์ต่อพัลส์ การป้องกันแรงดันไฟฟ้าเกิน และการปิดระบบความร้อน TPS61500 มีอยู่ในแพ็คเกจ HTSSOP 14 พินพร้อม PowerPAD
และnbsp;
ข้อมูล
|
หมวดหมู่
|
และnbsp;
|
|
|
ผู้ผลิต
|
Texas Instruments
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
เทปและแอมป์; ม้วน (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
ประเภท
|
ตัวควบคุม DC DC
|
และnbsp;
|
|
โทโพโลยี
|
Step-Up (Boost)
|
และnbsp;
|
|
สวิตช์ภายใน
|
ใช่
|
และnbsp;
|
|
จำนวนเอาต์พุต
|
1
|
และnbsp;
|
|
แรงดันไฟฟ้า - จ่าย (ขั้นต่ำ)
|
2.9V
|
และnbsp;
|
|
แรงดันไฟฟ้า - จ่าย (สูงสุด)
|
18V
|
และnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต
|
2.9V ~ 38V
|
และnbsp;
|
|
กระแสไฟ - เอาต์พุต / ช่อง
|
3A (สวิตช์)
|
และnbsp;
|
|
ความถี่
|
200kHz ~ 2.2MHz
|
และnbsp;
|
|
การหรี่แสง
|
อะนาล็อก, PWM
|
และnbsp;
|
|
แอปพลิเคชัน
|
ไฟแบ็คไลท์
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 85anddeg;C (TA)
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|

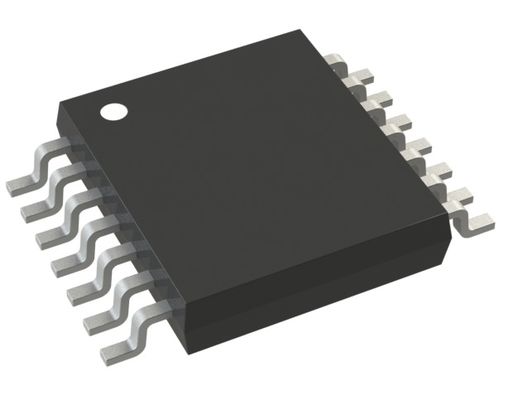

แพ็คเกจ / เคส
|
14-PowerTSSOP (0.173andquot;, ความกว้าง 4.40 มม.)
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
14-HTSSOP
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
ภาพวาด
