รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทบรรจุภัณฑ์: | ถุงเทป Tube Tube | อุณหภูมิในการทำงาน: | -40 ° C ~ 125 ° C |
|---|---|---|---|
| แพ็คเกจ / เคส: | WSON-8 | ประเภทการติดตั้ง: | SMD/SMT |
| รหัสวันที่ผลิต: | 2024+ | การทำงาน: | หลีกทาง |
| เน้น: | AEC-Q101 ออปโตคัพเลอร์ความเร็วสูง,TLP152 ออปโตคัพเลอร์ความเร็วสูง,อุปโตคัพเลอร์ความเร็วสูง 5000Vrms |
||
และnbsp;
คุณสมบัติ
ประเภทลอจิกบัฟเฟอร์ (เอาต์พุตโทเทมโพล)
กระแสไฟสูงสุดของเอาต์พุต: ±2.5 A (สูงสุด)
อุณหภูมิในการทำงาน: -40 ถึง 100
กระแสไฟเลี้ยง: 3.0 mA (สูงสุด)
แรงดันไฟเลี้ยง: 10 ถึง 30 V
กระแสไฟอินพุตเกณฑ์: 7.5 mA (สูงสุด)
เวลาหน่วงการแพร่กระจาย: tpHL = 190 ns (สูงสุด), tpLH = 170 ns (สูงสุด)
ภูมิคุ้มกันชั่วขณะโหมดทั่วไป: ±20 kV/μs (ต่ำสุด)
แรงดันไฟฟ้าแยก: 3750 Vrms (ต่ำสุด)
มาตรฐานความปลอดภัย
และnbsp; และnbsp;UL-approved: UL1577, File No.E67349
และnbsp; และnbsp;cUL-approved: CSA Component Acceptance Service No.5A File No.E67349
และnbsp; และnbsp;VDE-approved: EN60747-5-5, EN60065 หรือ EN60950-1 (หมายเหตุ 1)
และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; และnbsp; : EN62368-1 (รอดำเนินการ) (หมายเหตุ 1)
และnbsp; CQC-approved: GB4943.1, GB8898 โรงงานประเทศไทย
และnbsp;
การใช้งาน
และbull; แผงแสดงผลพลาสม่า (PDPs)
และbull; อินเวอร์เตอร์อุตสาหกรรม
และbull; ไดรเวอร์เกต MOSFET
และbull; ไดรเวอร์เกต IGBT
และnbsp;
คำอธิบาย

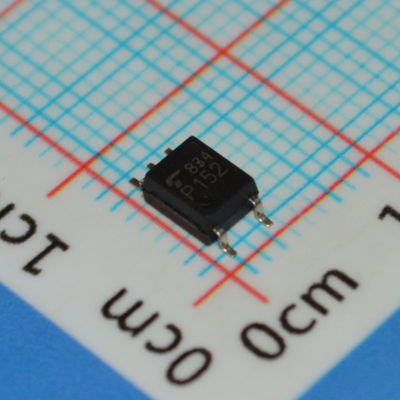

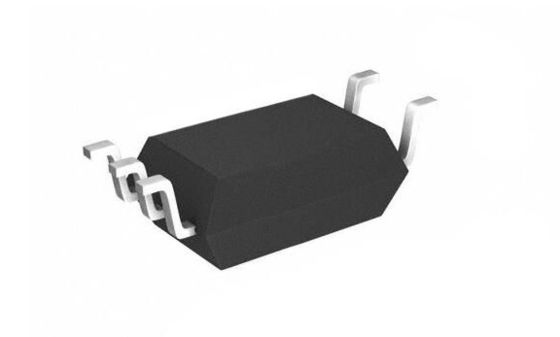

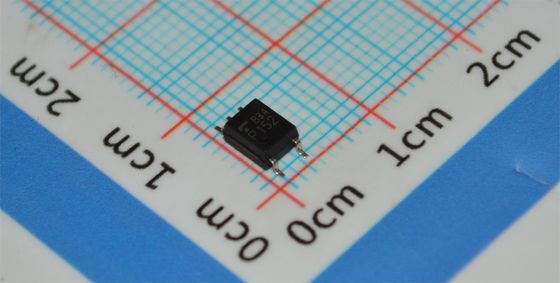

TLP152 เป็นโฟโตคัปเปลอร์ในแพ็คเกจ SO6 ซึ่งประกอบด้วยไดโอดเปล่งแสงอินฟราเรด GaAℓAs (LED) ที่เชื่อมต่อแบบออปติคัลกับชิป IC โฟโตดีเทคเตอร์ความเร็วสูงที่มีอัตราขยายสูง ชิป IC โฟโตดีเทคเตอร์มีเกราะป้องกันภายในเพื่อให้มีภูมิคุ้มกันชั่วขณะโหมดทั่วไปสูงถึง ±20 kV/μs และด้วยเหตุนี้จึงมีภูมิคุ้มกันต่อสัญญาณรบกวนที่เหนือกว่าระหว่างพินอินพุตและเอาต์พุต TLP152 มีเอาต์พุตโทเทมโพลที่สามารถจมและจ่ายกระแสไฟได้ เหมาะสำหรับการขับเคลื่อน IGBT หรือ MOSFET กำลังไฟขนาดเล็กโดยตรง
และnbsp;
ข้อมูล
|
หมวดหมู่
|
ไอโซเลเตอร์
ไอโซเลเตอร์ - ไดรเวอร์เกต
|
และnbsp;
|
|
ผู้ผลิต
|
Toshiba Semiconductor and Storage
|
และnbsp;
|
|
ซีรีส์
|
-
|
และnbsp;
|
|
บรรจุภัณฑ์
|
เทปและamp; ม้วน (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
และnbsp;
และnbsp;
และnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
และnbsp;
|
|
เทคโนโลยี
|
การเชื่อมต่อแบบออปติคัล
|
และnbsp;
|
|
จำนวนช่องสัญญาณ
|
1
|
และnbsp;
|
|
แรงดันไฟฟ้า - การแยก
|
3750Vrms
|
และnbsp;
|
|
ภูมิคุ้มกันชั่วขณะโหมดทั่วไป (ต่ำสุด)
|
20kV/μs
|
และnbsp;
|
|
การหน่วงเวลาการแพร่กระจาย tpLH / tpHL (สูงสุด)
|
145ns, 165ns
|
และnbsp;
|
|
ความผิดเพี้ยนของความกว้างพัลส์ (สูงสุด)
|
50ns
|
และnbsp;
|
|
เวลาขึ้น / ลง (Typ)
|
18ns, 22ns
|
และnbsp;
|
|
กระแสไฟ - เอาต์พุตสูง, ต่ำ
|
2A, 2A
|
และnbsp;
|
|
กระแสไฟ - เอาต์พุตสูงสุด
|
2.5A
|
และnbsp;
|
|
แรงดันไฟฟ้า - ไปข้างหน้า (Vf) (Typ)
|
1.57V
|
และnbsp;
|
|
กระแสไฟ - DC ไปข้างหน้า (If) (สูงสุด)
|
20 mA
|
และnbsp;
|
|
แรงดันไฟฟ้า - เอาต์พุต
|
10V ~ 30V
|
และnbsp;
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 100anddeg;C
|
และnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
และnbsp;
|
|
แพ็คเกจ / เคส
|
6-SOIC (0.179andquot;, ความกว้าง 4.55 มม.), 5 ขา
|
และnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
6-SO, 5 ขา
|
และnbsp;
|
|
หน่วยงานอนุมัติ
|
-
|
และnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
TLP152
|
และnbsp;
ภาพวาด
