เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทบรรจุภัณฑ์: | ถุงเทป Tube Tube | อุณหภูมิการทํางาน: | -40 °C ~ 125 °C |
|---|---|---|---|
| กล่อง / กระเป๋า: | WSON-8 | ประเภทการติดตั้ง: | เอสเอ็มดี/SMT |
| รหัสวันที่ผลิต: | 2024+ | หน้าที่: | หลีกทาง |
| เน้น: | เครื่องขยายสัญญาณเสียงรบกวนต่ำ SMT-4,เครื่องขยายสัญญาณเสียงรบกวนต่ำ 8.3GHz,เครื่องขยายสัญญาณเสียงรบกวนต่ำ PMA3-83LN |
||
andnbsp;
คุณสมบัติ
อัตราขยายคงที่ตลอดช่วงความถี่กว้าง
ค่าสัญญาณรบกวนต่ำ, 1.3 dB ที่ 2 GHz
IP3 สูง, +35 dBm ที่ 2 GHz
POUT สูง, P1dB +20.7 dBm ที่ 2 GHz และ +6V
เหมาะสำหรับแอปพลิเคชันที่มีสัญญาณรบกวนต่ำ
andnbsp;
แอปพลิเคชัน
andnbsp;WiFi และ WLAN
andnbsp;UMTS
andnbsp;LTE
andnbsp;WiMAX
andnbsp;เรดาร์ S-band
andnbsp;Satcom C-band
andnbsp;
คำอธิบาย

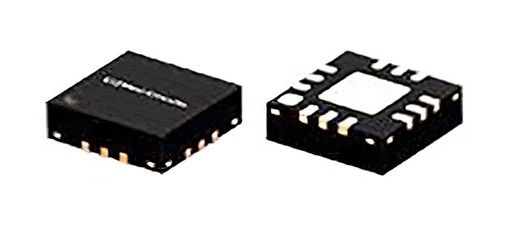

PMA3-83LN+ เป็นแอมพลิฟายเออร์ MMIC สัญญาณรบกวนต่ำแบบบรอดแบนด์ที่ใช้ PHEMT ซึ่งมีคุณสมบัติพิเศษในการรวมสัญญาณรบกวนต่ำ, IP3 สูง และอัตราขยายคงที่ตลอดช่วงความถี่กว้าง ทำให้เหมาะสำหรับแอปพลิเคชันตัวรับสัญญาณที่มีความไวสูงและมีช่วงไดนามิกสูง การออกแบบนี้ทำงานบนแหล่งจ่ายไฟ +5V หรือ +6V เพียงแหล่งเดียว, จับคู่ได้ดีสำหรับ 50Ω และมาในแพ็คเกจ QFN-Style ขนาดเล็ก 3x3 มม. 12-Lead ซึ่งรองรับเลย์เอาต์แผงวงจรที่หนาแน่น
andnbsp;
ข้อมูล
|
หมวดหมู่
|
andnbsp;
|
|
|
ผู้ผลิต
|
Mini-Circuits
|
andnbsp;
|
|
ซีรีส์
|
-
|
andnbsp;
|
|
บรรจุภัณฑ์
|
เทปและรีล (TR)
เทปตัด (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
andnbsp;
|
|
ความถี่
|
500MHz ~ 8GHz
|
andnbsp;
|
|
P1dB
|
20.7dBm
|
andnbsp;
|
|
อัตราขยาย
|
19.2dB
|
andnbsp;
|
|
ค่าสัญญาณรบกวน
|
2.2dB
|
andnbsp;
|
|
ประเภท RF
|
LTE, เรดาร์, SATCOM, UMTS, WiFi, WiMAX, WLAN
|
andnbsp;
|
|
แรงดันไฟฟ้า - แหล่งจ่าย
|
5V, 6V
|
andnbsp;
|
|
กระแสไฟ - แหล่งจ่าย
|
77mA
|
andnbsp;
|
|
ความถี่ทดสอบ
|
2GHz
|
andnbsp;
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
andnbsp;
|
|
แพ็คเกจ / เคส
|
12-VQFN Exposed Pad
|
andnbsp;
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
12-MCLP (3x3)
|
andnbsp;
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
andnbsp;

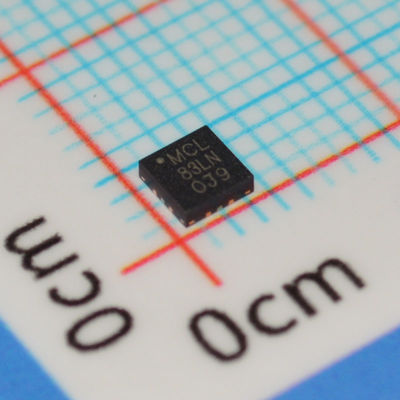

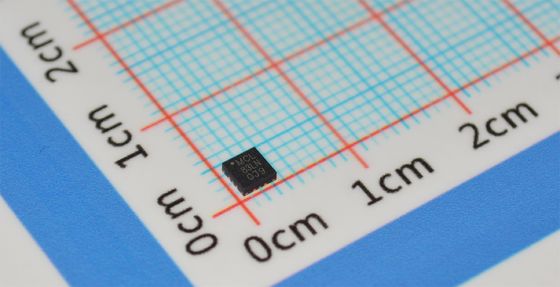

ภาพวาด
