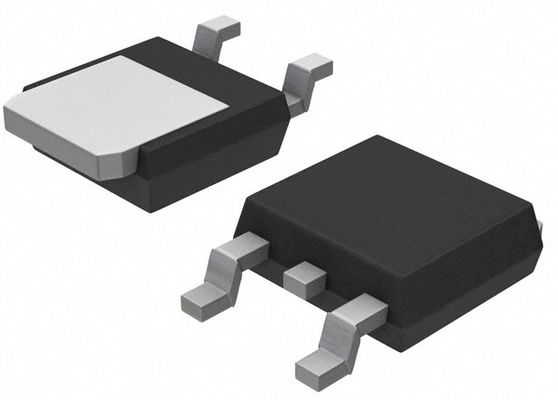

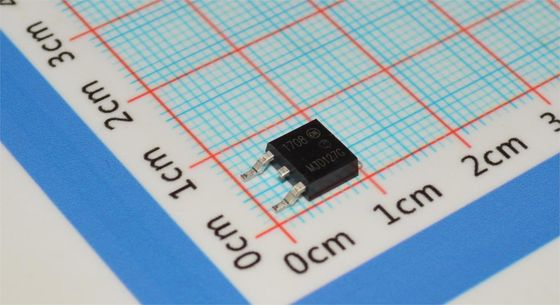

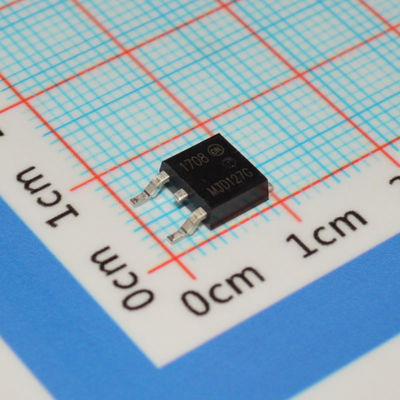

MJD127G 5A 100V PNP Darlington Transistor TO-252 (DPAK) 1V VCE ((sat) @ 3A, hFE 1000 นาที -55 °C ถึง +150 °C AEC-Q101

MJD127G

คุณสมบัติ

• รูปแบบตะกั่วสำหรับใช้งานแบบติดตั้งบนพื้นผิวในปลอกพลาสติก

• ตัวแทนติดตั้งบนพื้นผิวสำหรับรุ่น 2N6040−2N6045, รุ่น TIP120−TIP122 และรุ่น TIP125−TIP127

• โครงสร้างแบบ Monolithic พร้อมตัวต้านทานแบบ Shunt Base−Emitter ในตัว

• อัตราขยายกระแสตรงสูง: hFE = 2500 (Typ) @ IC = 4.0 Adc

• อีพ็อกซีตรงตามมาตรฐาน UL 94 V−0 @ 0.125 นิ้ว

• พิกัด ESD:

    * Human Body Model, 3B > 8000 V

    * Machine Model, C > 400 V

• คำนำหน้า NJV สำหรับยานยนต์และการใช้งานอื่นๆ ที่ต้องการข้อกำหนดการเปลี่ยนแปลงไซต์และการควบคุมที่ไม่ซ้ำกัน ได้รับการรับรอง AEC−Q101 และ PPAP Capable • อุปกรณ์เหล่านี้ปราศจาก Pb, ปราศจากฮาโลเจน/BFR และเป็นไปตามมาตรฐาน RoHS

การใช้งาน

• วงจรขยายเสียง: เนื่องจากความสามารถในการจัดการกระแสไฟขนาดใหญ่และความสามารถในการทนต่อแรงดันไฟฟ้าสูง จึงสามารถใช้ในแอมพลิฟายเออร์กำลังเสียงเพื่อขยายสัญญาณเสียงและขับโหลด เช่น ลำโพง สามารถส่งออกพลังงานที่เพียงพอในการผลักดันลำโพงให้เปล่งเสียง ตอบสนองความต้องการในการเล่นเสียง
• วงจรขับมอเตอร์: สามารถใช้เป็นองค์ประกอบสวิตชิ่งในวงจรขับมอเตอร์เพื่อควบคุมการเริ่มต้น หยุด และการบังคับเลี้ยวของมอเตอร์ ตัวอย่างเช่น ในระบบขับเคลื่อนมอเตอร์ DC ขนาดเล็กบางระบบ แรงดันไฟฟ้าทั่วทั้งมอเตอร์ถูกควบคุมโดยการควบคุมสถานะเปิด-ปิดของ MJD127G ซึ่งจะช่วยให้สามารถควบคุมความเร็วและการควบคุมทิศทางของมอเตอร์ได้
• วงจรควบคุมแรงดันไฟฟ้าของแหล่งจ่ายไฟ: ในวงจรควบคุมแรงดันไฟฟ้าของแหล่งจ่ายไฟแบบเชิงเส้นบางวงจร สามารถใช้เป็นทรานซิสเตอร์ควบคุมได้ โดยการปรับแรงดันไฟฟ้าตกคร่อมระหว่างตัวเก็บรวบรวมและอีมิตเตอร์ แรงดันไฟฟ้าขาออกจะถูกทำให้เสถียรเพื่อให้แน่ใจว่าแหล่งจ่ายไฟสามารถให้แรงดันไฟฟ้า DC ที่เสถียรแก่โหลดได้
• ระบบอิเล็กทรอนิกส์ยานยนต์: MJD127G ที่มีคำนำหน้า NJV เป็นไปตามมาตรฐาน AEC - Q101 และมีความน่าเชื่อถือที่ดี ทำให้สามารถนำไปใช้กับวงจรต่างๆ ในยานพาหนะได้ เช่น ไดรฟ์มอเตอร์ยกกระจก วงจรควบคุมไฟหน้า ฯลฯ
• อุปกรณ์ควบคุมอุตสาหกรรม: สามารถใช้ในวงจรขับรีเลย์ในการควบคุมอุตสาหกรรมเพื่อควบคุมการเปิด-ปิดของคอยล์รีเลย์ ซึ่งจะช่วยให้สามารถควบคุมอุปกรณ์อุตสาหกรรมต่างๆ ได้ เช่น การควบคุมคอนแทคเตอร์และการขับวาล์วโซลินอยด์ นอกจากนี้ยังสามารถใช้ในวงจรควบคุมปริมาณการสวิตชิ่งความเร็วต่ำบางวงจร เช่น การควบคุมการเริ่มต้น-หยุดของอุปกรณ์ลำเลียงวัสดุในสายการผลิตระบบอัตโนมัติทางอุตสาหกรรม

ข้อมูล

ภาพวาด
