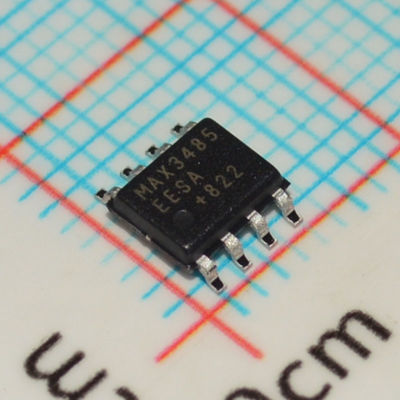

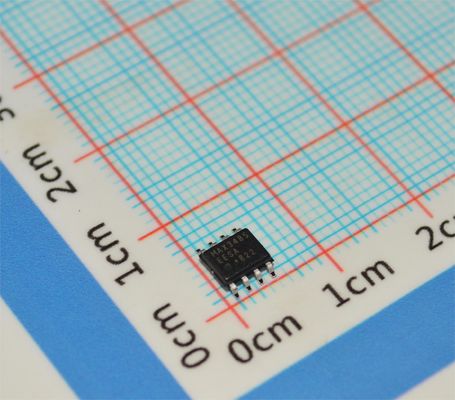

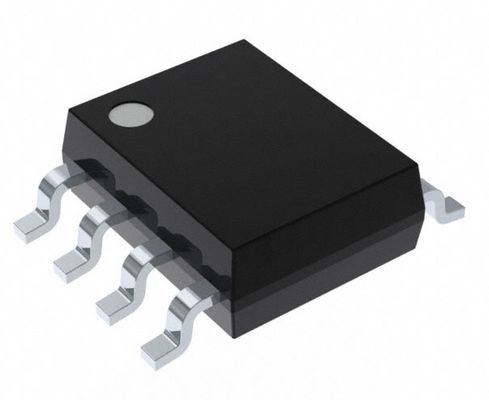

MAX3485EESA 3.3V RS-485/RS-422 เครื่องรับสัญญาณ 10Mbps 1/8 Unit Load (256 Node) ±15kV ESD SOIC-8 -40°C ถึง +85°C

MAX3485EESA

และnbsp;

คุณสมบัติ

● การป้องกัน ESD สำหรับขา I/O RS-485

และnbsp; และbull; และplusmn;15kVandmdash;Human Body Model

และnbsp; และbull; และplusmn;8kVandmdash;IEC 1000-4-2, Contact Discharge

และnbsp; และbull; และplusmn;15kVandmdash;IEC 1000-4-2, Air-Gap Discharge

● ทำงานจากแหล่งจ่ายไฟ +3.3V เพียงแหล่งเดียวandmdash; ไม่ต้องใช้ปั๊มประจุ

● ทำงานร่วมกับตรรกะ +5V ได้

● รับประกันอัตราข้อมูล 12Mbps (MAX3485E/MAX3490E/MAX3491E)

● จำกัดอัตราการเลื่อนเพื่อการส่งข้อมูลที่ไม่มีข้อผิดพลาด (MAX3483E/MAX3488E)

● โหมดปิดเครื่องใช้กระแสไฟต่ำ 2nA (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● ช่วงแรงดันไฟฟ้าอินพุตโหมดทั่วไป -7V ถึง +12V

● มีรุ่น Full-Duplex และ Half-Duplex

● รูปแบบขามาตรฐานอุตสาหกรรม 75176 (MAX3483E/MAX3485E/MAX3486E)

● การจำกัดกระแสไฟและการปิดเครื่องด้วยความร้อนเพื่อป้องกันการโอเวอร์โหลดของไดรเวอร์

และnbsp;

แอปพลิเคชัน

● โทรคมนาคม

● เครือข่ายท้องถิ่นสำหรับการควบคุมอุตสาหกรรม

● ตัวรับส่งสัญญาณสำหรับแอปพลิเคชันที่ไวต่อ EMI

● เครือข่ายดิจิทัลสำหรับบริการแบบบูรณาการ

และnbsp;

คำอธิบายทั่วไป

อุปกรณ์ในตระกูล MAX3483E (MAX3483E/MAX3485E/ MAX3486E/MAX3488E/MAX3490E/MAX3491E) เป็นตัวรับส่งสัญญาณ +3.3V ที่มีการป้องกัน ESD และplusmn;15kV สำหรับการสื่อสาร RS-485 และ RS-422 อุปกรณ์แต่ละชิ้นประกอบด้วยไดรเวอร์หนึ่งตัวและตัวรับสัญญาณหนึ่งตัว MAX3483E และ MAX3488E มีไดรเวอร์ที่จำกัดอัตราการเลื่อนซึ่งช่วยลด EMI และลดการสะท้อนที่เกิดจากสายเคเบิลที่สิ้นสุดไม่ถูกต้อง ทำให้สามารถส่งข้อมูลได้โดยไม่มีข้อผิดพลาดที่อัตราข้อมูลสูงสุด 250kbps MAX3486E ที่จำกัดอัตราการเลื่อนบางส่วนส่งได้สูงสุด 2.5Mbps MAX3485E, MAX3490E และ MAX3491E ส่งได้สูงสุด 12Mbps

อุปกรณ์ทั้งหมดมีการป้องกันไฟฟ้าสถิต (ESD) ที่ได้รับการปรับปรุงเอาไว้ เอาต์พุตของเครื่องส่งสัญญาณและอินพุตของเครื่องรับทั้งหมดได้รับการป้องกันถึงและplusmn;15kV โดยใช้ IEC 1000-4-2 Air-Gap Discharge, และplusmn;8kV โดยใช้ IEC 1000-4-2 Contact Discharge และและplusmn;15kV โดยใช้ Human Body Model

ไดรเวอร์ถูกจำกัดกระแสไฟลัดวงจรและได้รับการป้องกันการกระจายพลังงานที่มากเกินไปโดยวงจรปิดเครื่องด้วยความร้อน ซึ่งจะทำให้อเอาต์พุตของไดรเวอร์อยู่ในสถานะอิมพีแดนซ์สูง อินพุตของเครื่องรับมีคุณสมบัติ fail-safe ที่รับประกันเอาต์พุตลอจิกสูงหากอินพุตทั้งสองเป็นวงจรเปิด

MAX3488E, MAX3490E และ MAX3491E มีการสื่อสารแบบ full duplex ในขณะที่ MAX3483E, MAX3485E และ MAX3486E ได้รับการออกแบบมาสำหรับการสื่อสารแบบ half-duplex

และnbsp;

ข้อมูล

และnbsp;

ภาพวาด
