เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทบรรจุภัณฑ์: | ถุงเทป Tube Tube | อุณหภูมิการทํางาน: | -40 °C ~ 125 °C |
|---|---|---|---|
| กล่อง / กระเป๋า: | WSON-8 | ประเภทการติดตั้ง: | เอสเอ็มดี/SMT |
| รหัสวันที่ผลิต: | 2024+ | หน้าที่: | หลีกทาง |
| เน้น: | 5.5V 232 เครื่องรับสัญญาณ,± 15kV ESD Protection 232 เครื่องรับสัญญาณ,SOIC-16 232 เครื่องรับสัญญาณ |
||

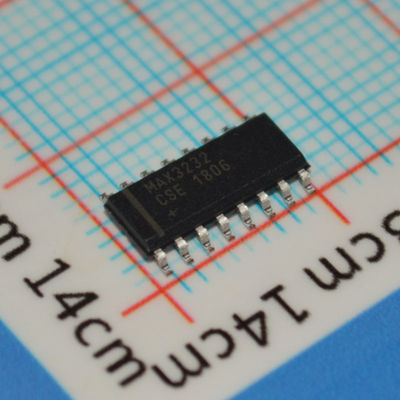

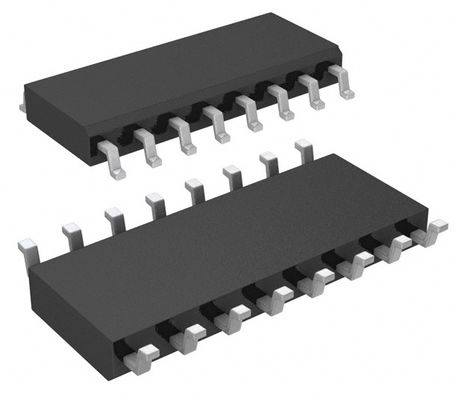

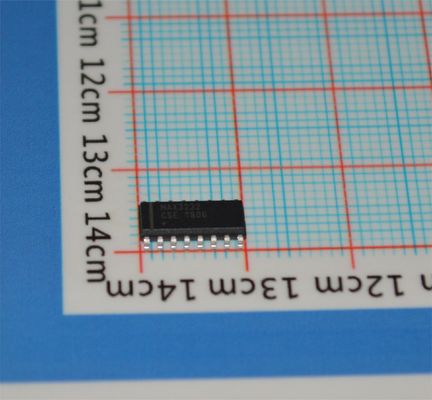

MAX3232CSE
และnbsp;
คำอธิบายทั่วไป
ตัวรับส่งสัญญาณ MAX3222/MAX3232/MAX3237/MAX3241 มีเอาต์พุตทรานสมิตเตอร์แบบ low-dropout ที่เป็นกรรมสิทธิ์เฉพาะ ซึ่งช่วยให้ได้ประสิทธิภาพ RS-232 ที่แท้จริงจากแหล่งจ่ายไฟ 3.0V ถึง 5.5V พร้อมปั๊มประจุคู่ อุปกรณ์ต้องการตัวเก็บประจุภายนอกปั๊มประจุขนาดเล็กเพียง 0.1andmicro;F จำนวนสี่ตัว MAX3222, MAX3232 และ MAX3241 รับประกันว่าจะทำงานที่อัตราข้อมูล 120kbps ในขณะที่ยังคงรักษาระดับเอาต์พุต RS-232 MAX3237 รับประกันว่าจะทำงานที่อัตราข้อมูล 250kbps ในโหมดการทำงานปกติ และ 1Mbps ในโหมดการทำงาน MegaBaudandtrade;
MAX3222/MAX3232 มีตัวรับ 2 ตัวและไดรเวอร์ 2 ตัว MAX3222 และ MAX3232 เข้ากันได้กับพิน แพ็คเกจ และฟังก์ชันการทำงานกับ MAX242 และ MAX232 มาตรฐานอุตสาหกรรมตามลำดับ
MAX3241 มีตัวรับ 5 ตัวและไดรเวอร์ 3 ตัว ในขณะที่ MAX3237 มีตัวรับ 3 ตัวและไดรเวอร์ 5 ตัว ตัวรับ R1 (MAX3237/MAX3241) และ R2 (MAX3241) มีเอาต์พุตเพิ่มเติม นอกเหนือจากเอาต์พุตมาตรฐาน เอาต์พุตเพิ่มเติมเหล่านี้จะทำงานอยู่เสมอ ทำให้สามารถตรวจสอบอุปกรณ์ภายนอกได้โดยไม่ต้องไบแอสไดโอดป้องกันในวงจรที่อาจถอด VCC ออกทั้งหมด
MAX3222, MAX3232 และ MAX3241 มีจำหน่ายในแพ็คเกจ TSSOP และ SSOP ที่ประหยัดพื้นที่ โดยมีอุณหภูมิในการทำงานตั้งแต่ -40anddeg;C ถึง +85anddeg;C หรือ 0anddeg;C ถึง 70anddeg;C
และnbsp;
แอปพลิเคชัน
● อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่
● อุปกรณ์พกพา
● อุปกรณ์ต่อพ่วง
● อุปกรณ์ Datacom
และnbsp;
ประโยชน์และคุณสมบัติ
● คุณสมบัติในตัวช่วยประหยัดพื้นที่บอร์ดและทำให้การออกแบบง่ายขึ้น
และbull; วงจรปั๊มประจุช่วยลดความจำเป็นในการจ่ายไฟแบบไบโพลาร์และplusmn;12V
และbull; การทำงานแบบจ่ายไฟเดี่ยวที่กว้างตั้งแต่ +3V ถึง +5.5V
และbull; เอาต์พุตเพิ่มเติมที่เปิดอยู่เสมอช่วยให้สามารถตรวจสอบอุปกรณ์ภายนอกได้
● การประหยัดพลังงานช่วยยืดอายุการใช้งานแบตเตอรี่
และbull; กระแสไฟ 1andmicro;A ในโหมดปิดเครื่องในขณะที่ตัวรับสัญญาณทำงานอยู่ (MAX3222, MAX3237, MAX3241)
และnbsp;
ข้อมูล
|
หมวดหมู่
|
|
|
|
ผู้ผลิต
|
Analog Devices Inc./Maxim Integrated
|
|
|
ซีรีส์
|
-
|
|
|
บรรจุภัณฑ์
|
Tubeandnbsp;
|
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
|
|
ประเภท
|
ตัวรับส่งสัญญาณ
|
|
|
โปรโตคอล
|
RS232
|
|
|
จำนวนไดรเวอร์/ตัวรับสัญญาณ
|
2/2
|
|
|
ดูเพล็กซ์
|
เต็ม
|
|
|
ฮิสเทรีซิสของตัวรับสัญญาณ
|
300 mV
|
|
|
อัตราข้อมูล
|
235Kbps
|
|
|
แรงดันไฟฟ้า - แหล่งจ่าย
|
3V ~ 5.5V
|
|
|
อุณหภูมิในการทำงาน
|
0anddeg;C ~ 70anddeg;C
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
|
|
แพ็คเกจ / เคส
|
16-SOIC (0.154andquot;, ความกว้าง 3.90 มม.)
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
16-SOIC
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
