เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทบรรจุภัณฑ์: | ถุงเทป Tube Tube | อุณหภูมิในการทำงาน: | -40 ° C ~ 125 ° C |
|---|---|---|---|
| แพ็คเกจ / เคส: | WSON-8 | ประเภทการติดตั้ง: | SMD/SMT |
| รหัสวันที่ผลิต: | 2024+ | การทำงาน: | หลีกทาง |
| เน้น: | LT1970CFE พลังงาน Op Amp,LT1970CFE,TSSOP-EP พลังงาน Op Amp |
||

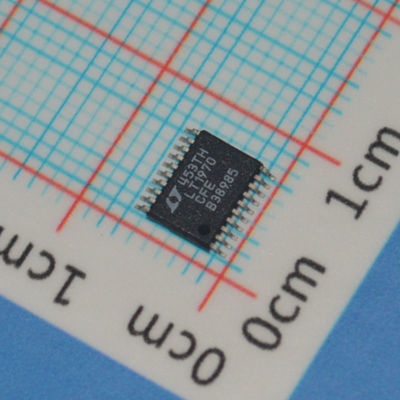

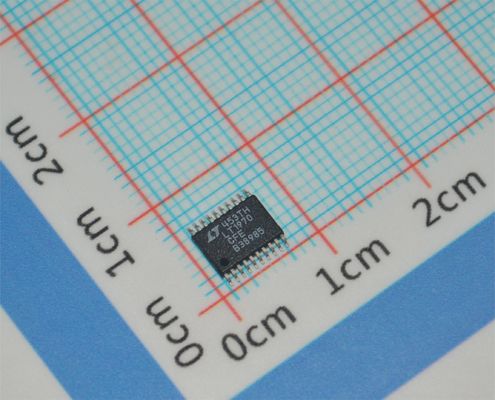

LT1970CFE
andnbsp;
คุณสมบัติ
andnbsp;andplusmn;500mA กระแสไฟขาออกขั้นต่ำ
andnbsp;การปรับค่าขีดจำกัดกระแสไฟ Source และ Sink ได้อย่างอิสระ
andnbsp;ความแม่นยำของขีดจำกัดกระแสไฟ 2%
andnbsp;ทำงานได้ด้วยแหล่งจ่ายไฟเดี่ยวหรือแบบแยก
andnbsp;อินพุตควบคุมการปิด/เปิดใช้งาน
andnbsp;สถานะ Open Collector Flags: ขีดจำกัดกระแสไฟ Sink ขีดจำกัดกระแสไฟ Source การปิดระบบป้องกันความร้อน
andnbsp;ขีดจำกัดกระแสไฟ Fail Safe และการปิดระบบป้องกันความร้อน
andnbsp;อัตราการเปลี่ยนแปลง 1.6V/andmicro;s
andnbsp;ผลิตภัณฑ์แบนด์วิดท์เกน 3.6MHz
andnbsp;การตอบสนองขีดจำกัดกระแสไฟที่รวดเร็ว: แบนด์วิดท์ 2MHz
andnbsp;ช่วงอุณหภูมิที่ระบุ: andndash;40anddeg;C ถึง 85anddeg;C
andnbsp;มีจำหน่ายในแพ็คเกจ 20-Lead TSSOP
andnbsp;
แอปพลิเคชัน
อุปกรณ์ทดสอบอัตโนมัติ
แหล่งจ่ายไฟในห้องปฏิบัติการ
ไดรเวอร์มอเตอร์
ไดรเวอร์เครื่องทำความเย็นด้วยไฟฟ้า
andnbsp;
คำอธิบาย
LTandreg;1970 เป็นแอมป์ op กำลังไฟ andplusmn;500mA พร้อมการจำกัดกระแสไฟที่ควบคุมจากภายนอกอย่างแม่นยำ แรงดันควบคุมแยกต่างหากตั้งโปรแกรมเกณฑ์การรับรู้ขีดจำกัดกระแสไฟ source และ sink ด้วยความแม่นยำ 2% กระแสไฟขาออกอาจเพิ่มขึ้นได้โดยการเพิ่มทรานซิสเตอร์กำลังไฟภายนอก
วงจรทำงานด้วยแหล่งจ่ายไฟเดี่ยวหรือแบบแยกตั้งแต่ 5V ถึง 36V แรงดันไฟฟ้ารวม ในการทำงานปกติ สเตจอินพุตและสเตจเอาต์พุตจะเชื่อมต่อกัน (VCC ถึง V+ และ VEE ถึง Vandndash;) เพื่อลดการกระจายพลังงาน เป็นไปได้ที่จะจ่ายไฟให้กับสเตจเอาต์พุต (V+, Vandndash;) จากรางแรงดันไฟฟ้าอิสระที่ต่ำกว่า แอมพลิฟายเออร์มีความเสถียรแบบ unity-gain พร้อมผลิตภัณฑ์แบนด์วิดท์เกน 3.6MHz และมีอัตราการเปลี่ยนแปลงที่ 1.6V/andmicro;s วงจรจำกัดกระแสไฟทำงานด้วยการตอบสนอง 2MHz ระหว่างอินพุตควบคุม VCSRC หรือ VCSNK และเอาต์พุตแอมพลิฟายเออร์
สถานะ Open collector flags ส่งสัญญาณการเปิดใช้งานวงจรจำกัดกระแสไฟ รวมถึงการปิดระบบป้องกันความร้อนของแอมพลิฟายเออร์ อินพุตลอจิกเปิดใช้งานจะทำให้แอมพลิฟายเออร์อยู่ในสถานะเอาต์พุตอิมพีแดนซ์สูง พลังงานต่ำเมื่อดึงลง การปิดระบบป้องกันความร้อนและขีดจำกัดกระแสไฟคงที่ andplusmn;800mA ช่วยปกป้องชิปภายใต้สภาวะความผิดปกติ

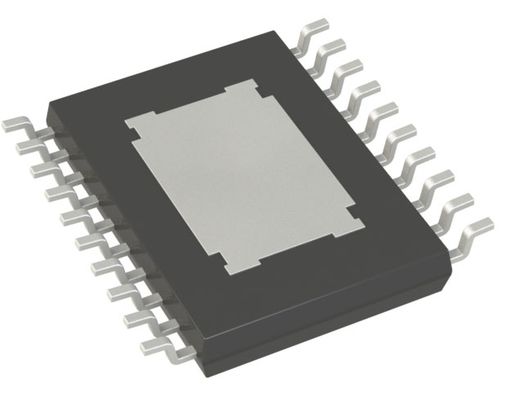

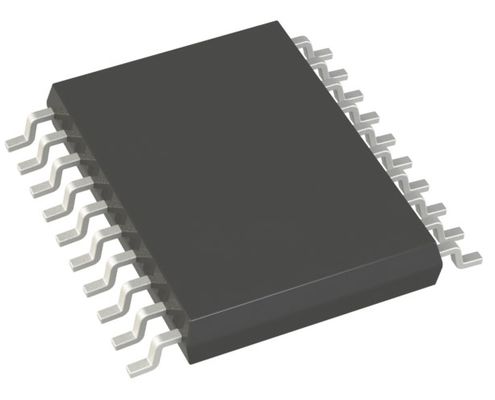

LT1970 บรรจุในแพ็คเกจ 20-lead TSSOP พร้อมแผ่นด้านล่างทองแดงนำความร้อนเพื่ออำนวยความสะดวกในการระบายความร้อน
andnbsp;
ข้อมูล
|
หมวดหมู่
|
วงจรรวม (ICs)
เชิงเส้น
แอมพลิฟายเออร์
เครื่องมือวัด, Op Amps, Buffer Amps
|
|
|
ผู้ผลิต
|
Analog Devices Inc.
|
|
|
ซีรีส์
|
-
|
|
|
บรรจุภัณฑ์
|
Tubeandnbsp;
|
|
|
สถานะชิ้นส่วน
|
ใช้งานอยู่
|
|
|
ประเภทแอมพลิฟายเออร์
|
มาตรฐาน
|
|
|
จำนวนวงจร
|
1
|
|
|
ประเภทเอาต์พุต
|
-
|
|
|
อัตราการเปลี่ยนแปลง
|
1.6V/andmicro;s
|
|
|
ผลิตภัณฑ์แบนด์วิดท์เกน
|
3.6 MHz
|
|
|
กระแสไฟ - ไบอัสอินพุต
|
160 nA
|
|
|
แรงดันไฟ - ออฟเซ็ตอินพุต
|
200 andmicro;V
|
|
|
กระแสไฟ - การจ่ายไฟ
|
7mA
|
|
|
แรงดันไฟ - ช่วงการจ่ายไฟ (ขั้นต่ำ)
|
5 V
|
|
|
แรงดันไฟ - ช่วงการจ่ายไฟ (สูงสุด)
|
36 V
|
|
|
อุณหภูมิในการทำงาน
|
0anddeg;C ~ 70anddeg;C
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
|
|
แพ็คเกจ / เคส
|
20-TSSOP (0.173andquot;, ความกว้าง 4.40 มม.) แผ่นสัมผัส
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
20-TSSOP-EP
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
LT1970
|
andnbsp;
การวาด
