เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทบรรจุภัณฑ์: | ถุงเทป Tube Tube | อุณหภูมิการทํางาน: | -40 °C ~ 125 °C |
|---|---|---|---|
| กล่อง / กระเป๋า: | WSON-8 | ประเภทการติดตั้ง: | เอสเอ็มดี/SMT |
| รหัสวันที่ผลิต: | 2024+ | หน้าที่: | หลีกทาง |
| เน้น: | ตัวควบคุมแรงดันไฟฟ้า LDO 30V Input 150mA,ตัวควบคุมแรงดันไฟฟ้า LDO 150mA ความแม่นยำ ±0.5%,ตัวควบคุมแรงดันไฟฟ้า LDO 150mA แบบ DIP-8 |
||

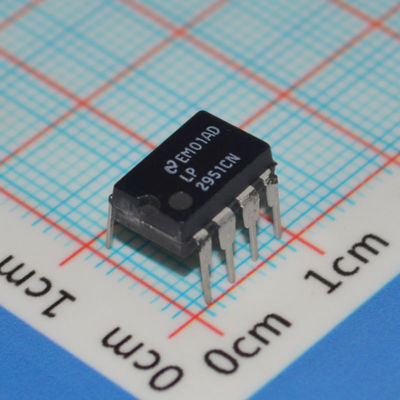

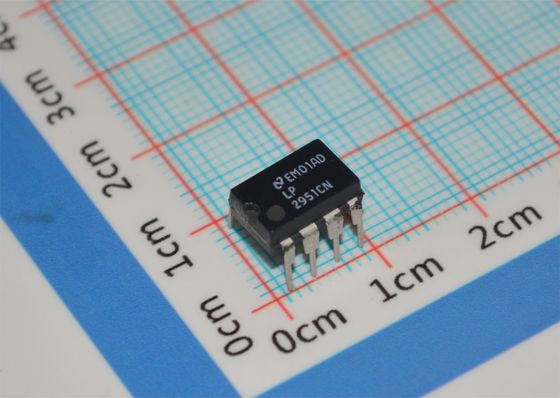

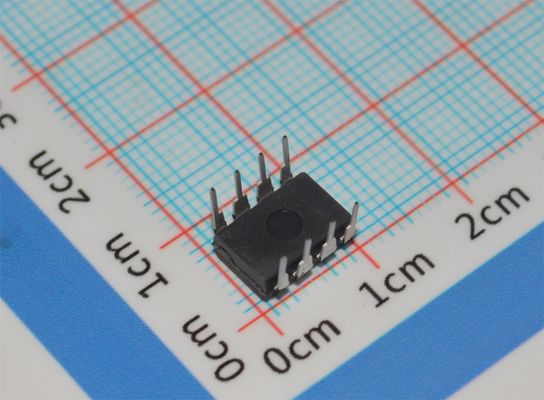

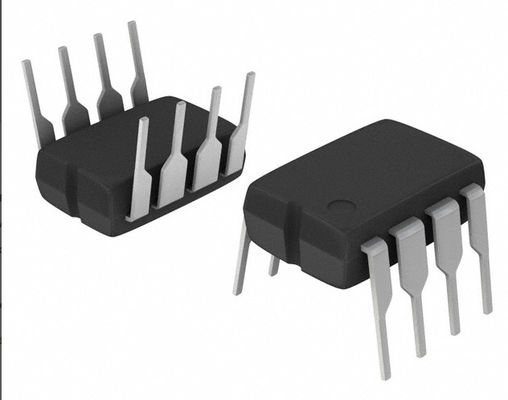

LP2951CN
และnbsp;
คุณสมบัติ
และbull;กระแสไบอัสพักตัวต่ำ 75 A
และbull;แรงดันไฟฟ้าอินพุตต่ำถึงเอาต์พุตต่ำ 50 mV ที่ 100 A และ 380 mV ที่ 100 mA และbull;5.0 V, 3.3 V หรือ 3.0 V และplusmn;0.5% อนุญาตให้ใช้เป็นตัวควบคุมหรือการอ้างอิง
และbull;การควบคุมสายและโหลดที่เข้มงวดมาก
และbull;ต้องการตัวเก็บประจุเอาต์พุตเพียง 1.0 F เพื่อความเสถียร
และbull; การจำกัดกระแสไฟและอุณหภูมิภายใน
และbull;คำนำหน้า NCV สำหรับยานยนต์และแอปพลิเคชันอื่นๆ ที่ต้องการข้อกำหนดการเปลี่ยนแปลงไซต์และการควบคุมที่ไม่ซ้ำกัน AECandminus;Q100 ได้รับการรับรองและ PPAP Capable
และbull;อุปกรณ์เหล่านี้เป็น Pbandminus;Free และ RoHS Compliant
และnbsp;
คำอธิบาย
LP2950 และ LP2951 เป็นตัวควบคุมแรงดันไฟฟ้าขนาดเล็กที่ออกแบบมาโดยเฉพาะเพื่อรักษาการควบคุมที่เหมาะสมด้วยแรงดันไฟฟ้าอินพุตถึงเอาต์พุตที่ต่ำมาก อุปกรณ์เหล่านี้มีกระแสไบอัสพักตัวต่ำมาก 75 A และสามารถจ่ายกระแสไฟออกได้เกิน 100 mA มีการป้องกันการจำกัดกระแสไฟและอุณหภูมิภายใน
LP2951 มีคุณสมบัติเพิ่มเติมสามประการ ประการแรกคือ Error Output ที่สามารถใช้เพื่อส่งสัญญาณไปยังวงจรภายนอกของสภาวะที่ไม่อยู่ในการควบคุม หรือเป็นตัวรีเซ็ตพลังงานของไมโครโปรเซสเซอร์ คุณสมบัติที่สองช่วยให้แรงดันไฟฟ้าเอาต์พุตถูกตั้งค่าไว้ล่วงหน้าเป็นเอาต์พุต 5.0 V, 3.3 V หรือ 3.0 V (ขึ้นอยู่กับรุ่น) หรือตั้งโปรแกรมได้ตั้งแต่ 1.25 V ถึง 29 V ประกอบด้วยตัวแบ่งตัวต้านทานที่ปักหมุดพร้อมกับการเข้าถึงโดยตรงไปยังอินพุตข้อเสนอแนะของ Error Amplifier คุณสมบัติที่สามคืออินพุต Shutdown ที่อนุญาตให้สัญญาณระดับลอจิกปิดหรือเปิดเอาต์พุตตัวควบคุม
เนื่องจากแรงดันไฟฟ้าอินพุตถึงเอาต์พุตที่ต่ำและข้อกำหนดกระแสไบอัส อุปกรณ์เหล่านี้จึงเหมาะอย่างยิ่งสำหรับคอมพิวเตอร์ที่ใช้แบตเตอรี่ อุปกรณ์สำหรับผู้บริโภค และอุปกรณ์อุตสาหกรรม ซึ่งเป็นที่ต้องการการขยายอายุการใช้งานแบตเตอรี่ LP2950 มีจำหน่ายในแพ็คเกจสามพินเคส 29 และ DPAK และ LP2951 มีจำหน่ายในแพ็คเกจแบบติดตั้งบนพื้นผิวแบบแปดพิน dualandminus;inandminus;line, SOICandminus;8 และ Micro8 อุปกรณ์ต่อท้าย 'A' มีความคลาดเคลื่อนของแรงดันไฟฟ้าเอาต์พุตเริ่มต้นและplusmn;0.5%
และnbsp;
ข้อมูล
|
หมวดหมู่
|
|
|
|
Mfr
|
|
|
|
ซีรีส์
|
-
|
|
|
บรรจุภัณฑ์
|
Tubeandnbsp;
|
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
|
|
การกำหนดค่าเอาต์พุต
|
|
|
|
ประเภทเอาต์พุต
|
|
|
|
จำนวนตัวควบคุม
|
1
|
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
30V
|
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
1.235V (5V)
|
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
|
|
|
แรงดันไฟฟ้าตกคร่อม (สูงสุด)
|
0.45V @ 100mA
|
|
|
กระแสไฟ - เอาต์พุต
|
|
|
|
กระแสไฟ - พักตัว (Iq)
|
120 และmicro;A
|
|
|
กระแสไฟ - จ่าย (สูงสุด)
|
12 mA
|
|
|
PSRR
|
-
|
|
|
คุณสมบัติการควบคุม
|
-
|
|
|
คุณสมบัติการป้องกัน
|
กระแสไฟเกิน, อุณหภูมิเกิน
|
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C
|
|
|
ประเภทการติดตั้ง
|
Through Hole
|
|
|
แพ็คเกจ / เคส
|
8-DIP (0.300andquot;, 7.62mm)
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-PDIP
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
และnbsp;
การวาด
