LM2676SX-5.0 5V 3A Buck Converter 8-40V การเข้า 90% ประสิทธิภาพ TO-263 260kHz -40°C ถึง +125°C

LM2676SX-5.0

andnbsp;

คุณสมบัติ

andbull; ผลิตภัณฑ์ใหม่พร้อมจำหน่าย:andndash; LMR51430 4.5 ถึง 36-V, 3-A, 500-kHz และ 1.1 MHz ตัวแปลงแบบซิงโครนัส

andbull; เพื่อให้เข้าสู่ตลาดได้เร็วขึ้น:andndash; TLVM13630 3 ถึง 36-V, 3-A, โมดูลพลังงาน 200-kHz ถึง 2.2-MHz

andbull; ประสิทธิภาพสูงถึง 94%

andbull; ออกแบบได้ง่ายและสะดวก (โดยใช้ส่วนประกอบภายนอกที่มีจำหน่ายทั่วไป)

andbull; สวิตช์เอาต์พุต DMOS 150-mandOmega;

andbull; รุ่นเอาต์พุตคงที่ 3.3-V, 5-V, 12-V และรุ่นปรับได้ (1.2 V ถึง 37 V)

andbull; กระแสไฟสแตนด์บาย 50-andmicro;A เมื่อปิด

andbull; ความคลาดเคลื่อนเอาต์พุตสูงสุด andplusmn;2% ตลอดช่วงแรงดันไฟฟ้าและโหลด

andbull; ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 8 V ถึง 40 V

andbull; ออสซิลเลเตอร์ภายในความถี่คงที่ 260-kHz

andbull;andndash;40 ถึง 125anddeg;C ช่วงอุณหภูมิการทำงานของรอยต่อ

andnbsp;

แอปพลิเคชัน

andbull; โมดูลการสื่อสาร

andbull; มิเตอร์ไฟฟ้า

andbull; แผงควบคุมปุ่มเรียก

andbull; ไดรฟ์มอเตอร์

andnbsp;

คำอธิบาย

วงจรรวม LM2676 series เป็นวงจรรวมแบบโมโนลิทิก ซึ่งมีฟังก์ชันการทำงานทั้งหมดสำหรับตัวควบคุมแบบสวิตชิ่งแบบ step-down (buck) ที่สามารถขับโหลดได้สูงสุด 3-A พร้อมลักษณะการควบคุมแรงดันไฟฟ้าและโหลดที่ดีเยี่ยม ประสิทธิภาพสูง (> 90%) ได้มาจากการใช้สวิตช์ไฟ DMOS ที่มีความต้านทาน ON ต่ำ ซีรีส์นี้ประกอบด้วยแรงดันไฟฟ้าเอาต์พุตคงที่ 3.3 V, 5 V และ 12 V และรุ่นเอาต์พุตที่ปรับได้

แนวคิดตัวแปลงพลังงาน SIMPLE SWITCHERandreg; ช่วยให้การออกแบบเสร็จสมบูรณ์โดยใช้ส่วนประกอบภายนอกจำนวนน้อยที่สุด ออสซิลเลเตอร์ความถี่คงที่สูง (260 kHz) ช่วยให้สามารถใช้ส่วนประกอบที่มีขนาดเล็กทางกายภาพได้ มีตัวเหนี่ยวนำมาตรฐานสำหรับใช้กับ LM2676 จากผู้ผลิตหลายรายเพื่อลดความซับซ้อนของกระบวนการออกแบบ

LM2676 series ยังมีระบบปิดเครื่องด้วยความร้อนในตัว, การจำกัดกระแสไฟ และอินพุตควบคุมเปิดและปิดที่สามารถปิดเครื่องควบคุมให้เป็นสภาวะสแตนด์บายกระแสไฟสงบนิ่งต่ำ 50‑andmicro;A ได้ รับประกันแรงดันไฟฟ้าเอาต์พุตที่ความคลาดเคลื่อน andplusmn;2% ความถี่สัญญาณนาฬิกาถูกควบคุมให้อยู่ภายในความคลาดเคลื่อน andplusmn;11%

andnbsp;

ข้อมูล

andnbsp;

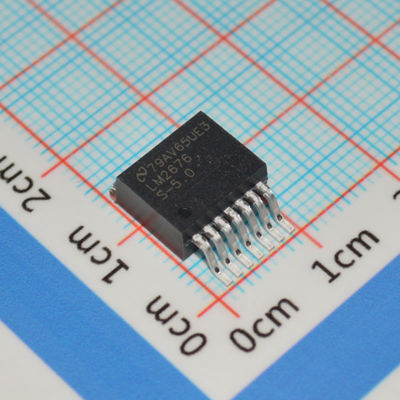

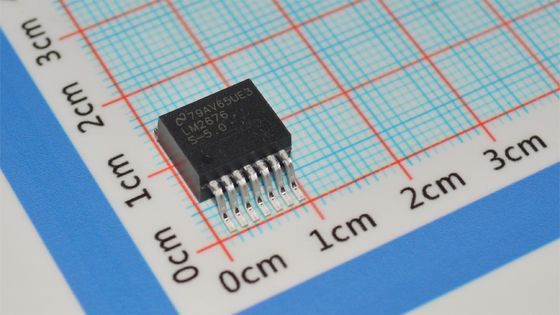

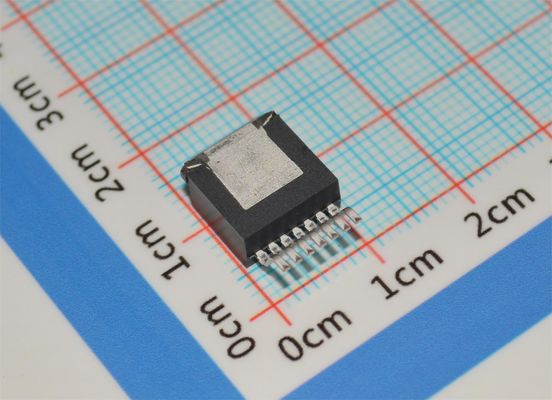

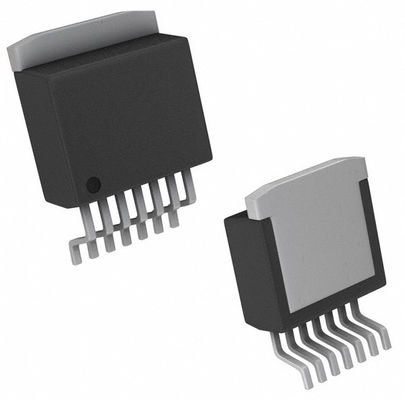

ภาพวาด
