รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

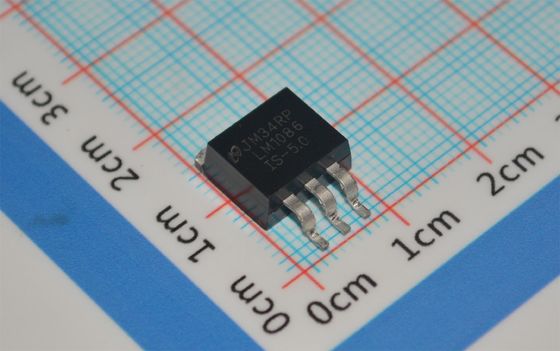

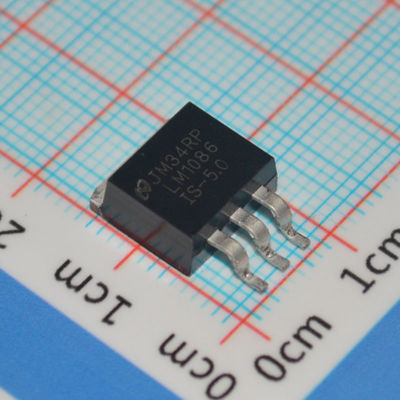

LM1086IS-5.0
คุณสมบัติ
• มีให้เลือกในรุ่น Fixed 1.8-V, 2.5-V, 3.3-V, 5-V
• มีให้เลือกในรุ่นปรับได้
• การจำกัดกระแสและการป้องกันความร้อน
• ความแม่นยำของเอาต์พุต 2%
• กระแสไฟขาออก 1.5 A
• การควบคุมแรงดันไฟฟ้า 0.015% (โดยทั่วไป)
• การควบคุมโหลด 0.1% (โดยทั่วไป)
• แรงดันไฟฟ้าขาเข้าสูงสุดถึง 29V
• แรงดันไฟฟ้าขาออกที่ปรับได้ต่ำสุดถึง 1.25V
• เสถียรด้วยตัวเก็บประจุเอาต์พุตเซรามิกที่มี ESR
• ช่วงอุณหภูมิ: -40°C ถึง 125°C
การใช้งาน
• ตัวควบคุมเชิงเส้นประสิทธิภาพสูง
• เครื่องชาร์จแบตเตอรี่
• การควบคุมหลังการสลับแหล่งจ่ายไฟ
• ตัวควบคุมกระแสคงที่
• แหล่งจ่ายไฟไมโครโปรเซสเซอร์
• แหล่งจ่ายไฟเครื่องขยายเสียง
• การควบคุมสัญญาณเตือนไฟไหม้
คำอธิบาย
LM1086 เป็นตัวควบคุมที่มีแรงดันตกคร่อมสูงสุด 1.5 V ที่กระแสโหลด 1.5 A อุปกรณ์นี้มีขาแบบเดียวกับ LM317 มาตรฐานอุตสาหกรรมของ TI
ต้องใช้ตัวต้านทานสองตัวเพื่อตั้งค่าแรงดันไฟฟ้าขาออกของรุ่นแรงดันไฟฟ้าขาออกที่ปรับได้ของ LM1086 รุ่นแรงดันไฟฟ้าขาออกคงที่รวมตัวต้านทานปรับค่า โดยทั่วไปไม่จำเป็นต้องใช้ตัวเก็บประจุอินพุตเว้นแต่อุปกรณ์จะอยู่ห่างจากตัวเก็บประจุตัวกรองอินพุตมากกว่า 6 นิ้ว ตัวเก็บประจุเอาต์พุตสามารถเปลี่ยนด้วยเซรามิกและ ESR ที่เหมาะสม
วงจร LM1086 ประกอบด้วยการอ้างอิงแบนด์แกปที่ปรับแต่งด้วยซีเนอร์ การจำกัดกระแส และการปิดระบบด้วยความร้อน เนื่องจากตัวควบคุม LM1086 ลอยตัวและตรวจจับเฉพาะแรงดันไฟฟ้าที่แตกต่างระหว่างอินพุตและเอาต์พุตเท่านั้น จึงสามารถควบคุมแหล่งจ่ายไฟหลายร้อยโวลต์ได้ตราบเท่าที่ไม่เกินแรงดันไฟฟ้าที่แตกต่างระหว่างอินพุตและเอาต์พุตสูงสุด การเกินแรงดันไฟฟ้าที่แตกต่างระหว่างอินพุตและเอาต์พุตสูงสุดจะส่งผลให้เอาต์พุตลัดวงจร โดยการเชื่อมต่อตัวต้านทานคงที่ระหว่างพินปรับและเอาต์พุต LM1086 ยังสามารถใช้เป็นตัวควบคุมกระแสไฟที่มีความแม่นยำได้อีกด้วย
ข้อมูล
|
หมวดหมู่
|
|
|
|
ผู้ผลิต
|
|
|
|
ซีรีส์
|
-
|
|
|
บรรจุภัณฑ์
|
Tube
|
|
|
สถานะชิ้นส่วน
|
เลิกผลิต
|
|
|
การกำหนดค่าเอาต์พุต
|
|
|
|
ประเภทเอาต์พุต
|
|
|
|
จำนวนตัวควบคุม
|
1
|
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
25V
|
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
5V
|
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
-
|
|
|
แรงดันตกคร่อม (สูงสุด)
|
1.5V @ 1.5A
|
|
|
กระแสไฟ - เอาต์พุต
|
|
|
|
กระแสไฟ - Quiescent (Iq)
|
5 mA
|
|
|
กระแสไฟ - จ่าย (สูงสุด)
|
10 mA
|
|
|
PSRR
|
68dB (120Hz)
|
|
|
คุณสมบัติการควบคุม
|
-
|
|
|
คุณสมบัติการป้องกัน
|
กระแสเกิน, อุณหภูมิเกิน, ไฟฟ้าลัดวงจร
|
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 125°C
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
|
|
แพ็คเกจ / เคส
|
TO-263-4, D2PAK (3 Leads + Tab), TO-263AA
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
TO-263 (DDPAK-3)
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
การวาดภาพ
