วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C

จีน TOP Electronic Industry Co., Ltd. รับรอง
จีน TOP Electronic Industry Co., Ltd. รับรอง
ผลิตภัณฑ์ที่ยอดเยี่ยมคุณภาพดีราคาแข่งขันบริการระดับมืออาชีพด้วยความร่วมมือ 10 ปีตอนนี้เรากลายเป็นเพื่อนที่ดีแต่ละอื่น ๆ

—— Ronald - จาก Boilvia

รู้สึกยินดีเป็นอย่างยิ่งที่ได้พบว่า TOP เป็นคู่ค้าของเราในประเทศจีนที่นี่เราจะได้สินค้าที่ดีที่สุดและ serice พวกเขามักจะนำลูกค้ามาตั้งแต่แรก

—— Carlos - จากอาร์เจนตินา

ฉันพอใจมากกับบริการทั้งหมดของคุณ เป็นทีมที่ดีจริงๆ! ด้วยโซลูชันโซลูชันแบบครบวงจรของคุณช่วยให้เราประหยัดเวลาและเงินมากขึ้น

—— Giancarlo - จากอิตาลี

สนทนาออนไลน์ตอนนี้ฉัน

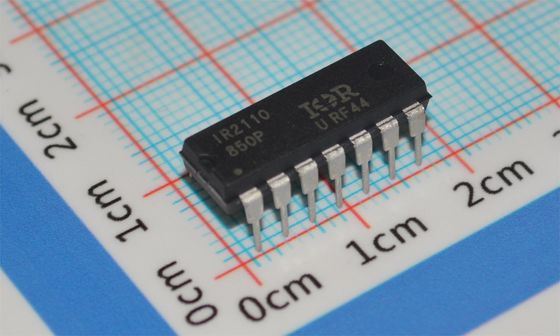

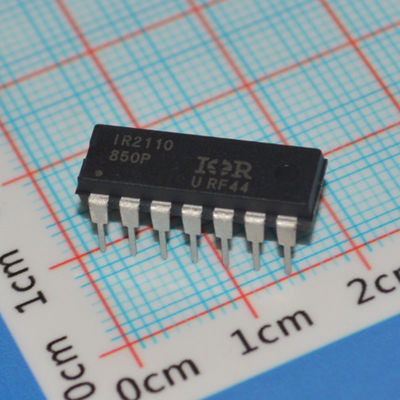

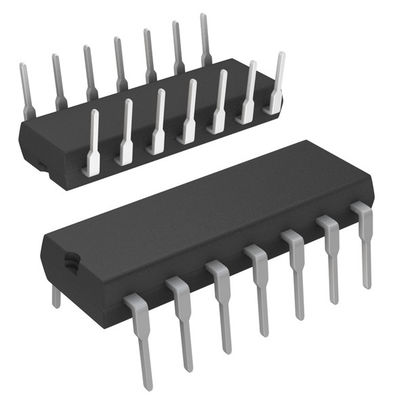

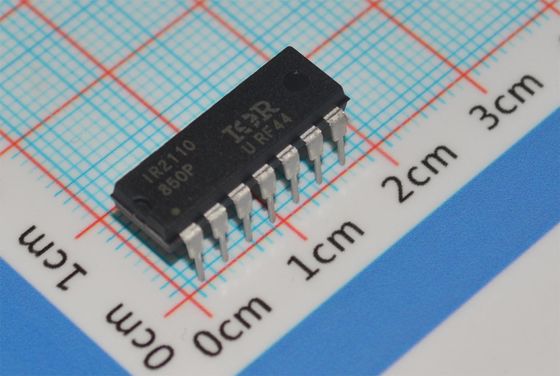

วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C

วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C
วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C

ภาพใหญ่ :  วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Infineon
ได้รับการรับรอง: CE, GCF, ROHS
หมายเลขรุ่น: IR2110PBF
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: negotiable
รายละเอียดการบรรจุ: บรรจุในถาดดั้งเดิมก่อนจากนั้นกล่องที่กระเป๋าฟองสุดท้ายสำหรับการบรรจุด้านนอก
เวลาการส่งมอบ: 3-5 วันทำการหลังจากได้รับการชำระเงิน
เงื่อนไขการชำระเงิน: T / T, เวสเทิร์นยูเนี่ยน,
สามารถในการผลิต: 1,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
หน้าที่: สเต็ปอัพ สเต็ปดาวน์ การตั้งค่าผลิต: บวกหรือลบ
โทโพโลยี: บัค, บูสท์ ประเภทผลิต: ปรับได้
จำนวนเอาต์พุต: 1
เน้น:

วงจรรวม IR2110PBF

,

IR2110PBF

IR2110PBF



คุณสมบัติ

• ช่องสัญญาณแบบลอยตัวออกแบบมาสำหรับการทำงานแบบบูตสแตรป ทำงานได้อย่างสมบูรณ์แบบที่ +500V หรือ +600V ทนทานต่อแรงดันไฟฟ้าชั่วคราวเชิงลบ dV/dt

• ช่วงการจ่ายไฟไดรฟ์เกตตั้งแต่ 10 ถึง 20V

• การล็อกเอาต์แรงดันไฟฟ้าต่ำสำหรับทั้งสองช่องสัญญาณ

• เข้ากันได้กับลอจิก 3.3V ช่วงการจ่ายไฟลอจิกแยกต่างหากตั้งแต่ 3.3V ถึง 20V ลอจิกและกราวด์พลังงาน ±5V ออฟเซ็ต

• อินพุต CMOS Schmitt-triggered พร้อม pull-down

• ลอจิกปิดเครื่องแบบทริกเกอร์ขอบต่อรอบ

• การหน่วงเวลาการแพร่กระจายที่ตรงกันสำหรับทั้งสองช่องสัญญาณ

• เอาต์พุตอยู่ในเฟสกับอินพุต



คำอธิบาย

IR2110/IR2113 เป็นไดรเวอร์ MOSFET และ IGBT กำลังไฟแรงดันสูง ความเร็วสูง พร้อมช่องสัญญาณเอาต์พุตอ้างอิงด้านสูงและด้านต่ำที่เป็นอิสระ เทคโนโลยี HVIC และ CMOS ที่ทนทานต่อการล็อกที่เป็นกรรมสิทธิ์ช่วยให้สามารถสร้างโครงสร้างแบบโมโนลิธได้ อินพุตลอจิกเข้ากันได้กับเอาต์พุต CMOS หรือ LSTTL มาตรฐาน ลงไปถึงลอจิก 3.3V ไดรเวอร์เอาต์พุตมีสเตจบัฟเฟอร์กระแสพัลส์สูงที่ออกแบบมาสำหรับการนำกระแสข้ามไดรเวอร์น้อยที่สุด การหน่วงเวลาการแพร่กระจายตรงกันเพื่อทำให้การใช้งานในแอปพลิเคชันความถี่สูงง่ายขึ้น ช่องสัญญาณแบบลอยตัวสามารถใช้เพื่อขับเคลื่อน MOSFET กำลังไฟ N-channel หรือ IGBT ในการกำหนดค่าด้านสูง ซึ่งทำงานได้สูงสุด 500 หรือ 600 โวลต์



ข้อมูล

ผู้ผลิต
Infineon Technologies
ซีรีส์
-
บรรจุภัณฑ์
หลอด
สถานะสินค้า
ไม่เหมาะสำหรับการออกแบบใหม่
DigiKey Programmable
ไม่ได้รับการยืนยัน
การกำหนดค่าที่ขับเคลื่อน
Half-Bridge
ประเภทช่องสัญญาณ
อิสระ
จำนวนไดรเวอร์
2
ประเภทเกต
IGBT, MOSFET (N-Channel)
แรงดันไฟฟ้า - การจ่าย
3.3V ~ 20V
แรงดันไฟฟ้าลอจิก - VIL, VIH
6V, 9.5V
กระแส - เอาต์พุตสูงสุด (Source, Sink)
2A, 2A
ประเภทอินพุต
Non-Inverting
แรงดันไฟฟ้าด้านสูง - สูงสุด (Bootstrap)
500 V
เวลาขึ้น / ลง (Typ)
25ns, 17ns
อุณหภูมิในการทำงาน
-40°C ~ 150°C (TJ)
ประเภทการติดตั้ง
Through Hole
แพ็คเกจ / เคส
14-DIP (0.300", 7.62mm)
แพ็คเกจอุปกรณ์ซัพพลายเออร์
14-DIP
หมายเลขผลิตภัณฑ์พื้นฐาน



ภาพวาด

วงจรรวม IR2110PBF ไดรเวอร์ High-Low 600V กระแสสูงสุด 2A เวลาตอบสนอง 500ns แรงดันลอจิก 10V-20V แพ็คเกจ/เคส 14-DIP (7.62mm) -40°C ถึง +125°C 0

ข้อได้เปรียบของเรา:

  • ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
  • ราคาที่แข่งขันได้ --- ช่องทางการจัดซื้อที่ดีพร้อมราคาที่ดี
  • บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
  • สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
  • จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน



ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ครบวงจร ส่วนประกอบแบบแอคทีฟและพาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยย่อ คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์ & โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, เทอร์มินอลบล็อก, คริสตัล & ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุดประกอบ PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
