ADUM3160BRWZ ตัวแยก USB 2.5kV ความเร็วเต็ม/ต่ำ 16Mbps 3V-5.5V SOIC-16 -40°C ถึง +105°C

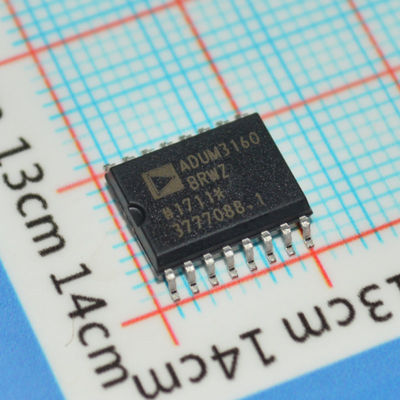

ADUM3160BRWZ

คุณสมบัติ

รองรับ USB 2.0

อัตราข้อมูลความเร็วต่ำและเต็มสปีด: 1.5 Mbps และ 12 Mbps

การสื่อสารแบบสองทิศทาง

การทำงาน VBUS 4.5 V ถึง 5.5 V

กระแสไฟจ่ายต้นน้ำสูงสุด 7 mA ที่ 1.5 Mbps

กระแสไฟจ่ายต้นน้ำสูงสุด 8 mA ที่ 12 Mbps

กระแสไฟว่างต้นน้ำสูงสุด 2.3 mA

การป้องกันการลัดวงจรต้นน้ำ

ประสิทธิภาพ ESD สัมผัส Class 3A ตาม ANSI/ESD STM5.1-2007

การทำงานที่อุณหภูมิสูง: 105°C

ภูมิคุ้มกันชั่วขณะโหมดทั่วไปสูง: >25 kV/μs

แพ็คเกจตัวถัง SOIC กว้าง 16 พิน

เป็นไปตามมาตรฐาน RoHS

ผ่านการรับรองสำหรับการใช้งานในยานยนต์

คำอธิบายทั่วไป

ADuM31601 เป็นตัวแยกพอร์ต USB ที่ใช้เทคโนโลยี iCoupler® ของ Analog Devices, Inc. การผสมผสาน CMOS ความเร็วสูงและเทคโนโลยีหม้อแปลงแกนอากาศแบบโมโนลิทิก ส่วนประกอบแยกนี้ให้ลักษณะการทำงานที่โดดเด่นและผสานรวมเข้ากับอุปกรณ์ต่อพ่วงที่รองรับ USB ความเร็วต่ำและเต็มสปีดได้อย่างง่ายดาย

ไมโครคอนโทรลเลอร์จำนวนมากใช้ USB เพื่อให้แสดงเฉพาะสาย D+ และ D− ไปยังพินภายนอก ซึ่งเป็นที่ต้องการในหลายกรณีเนื่องจากช่วยลดส่วนประกอบภายนอกและทำให้การออกแบบง่ายขึ้น อย่างไรก็ตาม สิ่งนี้ทำให้เกิดความท้าทายโดยเฉพาะเมื่อจำเป็นต้องมีการแยก เนื่องจากสาย USB ต้องสลับระหว่างการขับ D+/D− อย่างแข็งขันและการอนุญาตให้ตัวต้านทานภายนอกกำหนดสถานะของบัส ADuM3160 จึงมีกลไกในการตรวจจับทิศทางการไหลของข้อมูลและการควบคุมสถานะของบัฟเฟอร์เอาต์พุต ทิศทางข้อมูลจะถูกกำหนดเป็นรายแพ็กเก็ต

ข้อมูล

ภาพวาด
