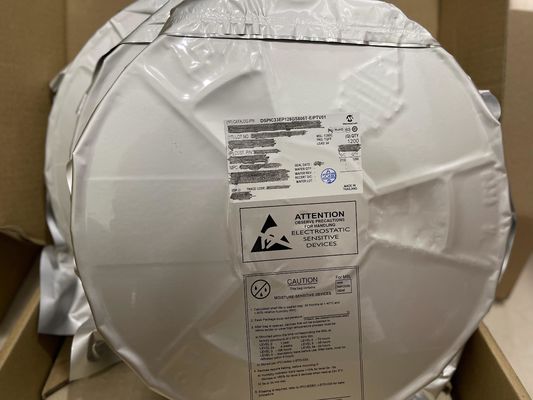

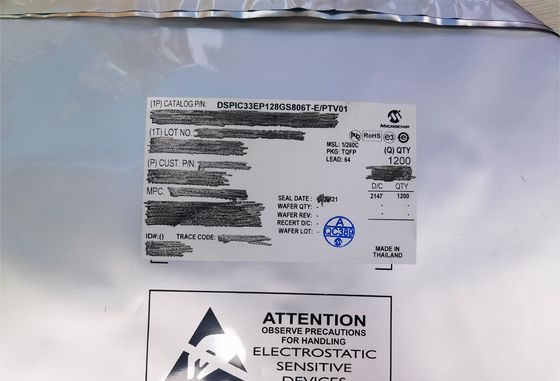

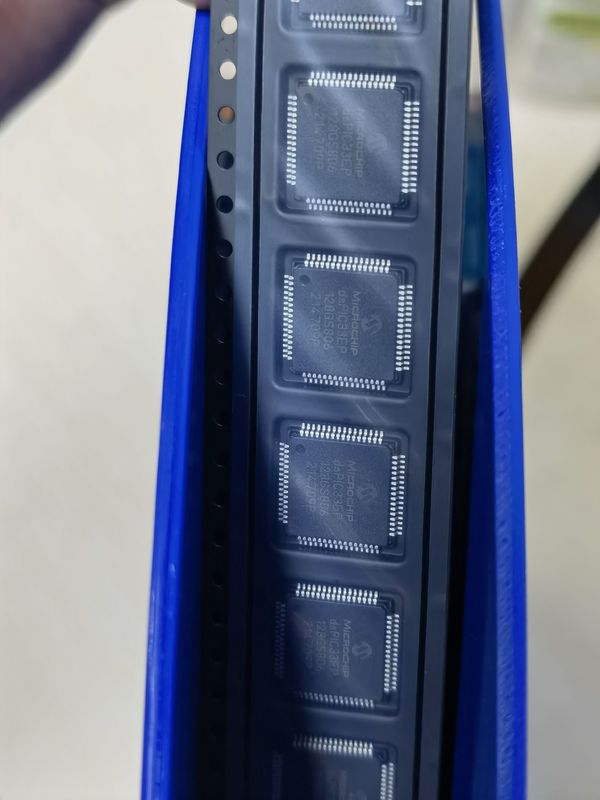

DSPIC33EP128GS806-E/PT IC MCU 16BIT 128KB Flash 64TQFP

DSPIC33EP128GS806-E/PT

เงื่อนไขการใช้งาน • 3.0V ถึง 3.6V, -40°C ถึง +85°C, DC ถึง 70 MIPS • 3.0V ถึง 3.6V, -40°C ถึง +125°C, DC ถึง 60 MIPS

สถาปัตยกรรม Flash • หน่วยความจำโปรแกรม Flash แบบ Dual Partition พร้อม LiveUpdate: - รองรับการเขียนโปรแกรมขณะใช้งาน - รองรับการสลับพาร์ติชันแบบซอฟต์แวร์

Core: 16-Bit dsPIC33E CPU • สถาปัตยกรรม Code-Efficient (C และ Assembly) • ตัวสะสม 40-Bit สองตัว • Single-Cycle (MAC/MPY) พร้อม Dual Data Fetch • Single-Cycle Mixed-Sign MUL พร้อม Hardware Divide • รองรับการคูณ 32-Bit • ชุดลงทะเบียนทำงานเพิ่มเติมสี่ชุด (ลดการสลับบริบท)

การจัดการ Clock • ±0.9% Internal Oscillator • Programmable PLLs และแหล่ง Clock Oscillator • Fail-Safe Clock Monitor (FSCM) • Independent Watchdog Timer (WDT) • Fast Wake-up และ Start-up

การจัดการพลังงาน • โหมดการจัดการพลังงานต่ำ (Sleep, Idle, Doze) • Integrated Power-on Reset และ Brown-out Reset • กระแสไฟไดนามิก 0.5 mA/MHz (ทั่วไป) • กระแสไฟ IPD 20 μA (ทั่วไป)

PWM ความเร็วสูง • เครื่องกำเนิด PWM แปดตัว (เอาต์พุตสองตัวต่อเครื่องกำเนิด) • Time Base และ Duty Cycle แยกกันสำหรับแต่ละ PWM • ความละเอียด PWM 1.04 ns (ความถี่, duty cycle, dead time และ phase) • รองรับโหมด Center-Aligned, Redundant, Complementary และ True Independent Output • อินพุต Fault และ Current-Limit อิสระ • Output Override Control • รองรับ PWM สำหรับ AC/DC, DC/DC, อินเวอร์เตอร์, PFC และไฟส่องสว่าง

คุณสมบัติ Analog ขั้นสูง • โมดูล ADC ความเร็วสูง: - 12 บิต พร้อมแกน SAR ADC เฉพาะสี่แกนและแกน SAR ADC ที่ใช้ร่วมกันหนึ่งแกน - ความละเอียดที่กำหนดค่าได้ (สูงสุด 12 บิต) สำหรับแต่ละแกน ADC - อัตราการแปลงสูงสุด 3.25 Msps ต่อช่องสัญญาณที่ความละเอียด 12 บิต - อินพุตแบบ single-ended 11 ถึง 22 ตัว - บัฟเฟอร์ผลลัพธ์เฉพาะสำหรับแต่ละช่องสัญญาณอะนาล็อก - แหล่งทริกเกอร์ ADC ที่ยืดหยุ่นและเป็นอิสระ - ตัวเปรียบเทียบดิจิทัลสองตัว - ตัวกรอง oversampling สองตัวเพื่อเพิ่มความละเอียด • ตัวเปรียบเทียบ Rail-to-Rail สี่ตัวพร้อม Hysteresis: - Digital-to-Analog Converter (DAC) 12 บิตเฉพาะสำหรับตัวเปรียบเทียบอะนาล็อกแต่ละตัว - เอาต์พุตอ้างอิง DAC สูงสุดสองตัว - อินพุตอ้างอิงภายนอกสูงสุดสองตัว • Programmable Gain Amplifiers สองตัว: - อ้างอิงกราวด์แบบ single-ended หรืออิสระ - เกนที่เลือกได้ห้าแบบ (4x, 8x, 16x, 32x และ 64x) - แบนด์วิดท์เกน 40 MHz

อุปกรณ์ต่อพ่วง SMPS ที่เชื่อมต่อถึงกัน • ลดการโต้ตอบของ CPU เพื่อปรับปรุงประสิทธิภาพ • ตัวเลือกทริกเกอร์ PWM ที่ยืดหยุ่นสำหรับการแปลง ADC • ตัวเปรียบเทียบความเร็วสูงตัด PWM (15 ns ทั่วไป): - รองรับการควบคุมโหมดกระแสไฟแบบ Cycle-by-Cycle - โหมด Current Reset (ความถี่แปรผัน)

Timers/Output Compare/Input Capture • Timers/Counters 16-Bit ห้าตัว และสูงสุด Two 32-Bit • โมดูล Output Compare (OC) สี่ตัว, กำหนดค่าเป็น Timers/Counters • โมดูล Input Capture (IC) สี่ตัว

ข้อได้เปรียบของเรา:

• ผลิตภัณฑ์คุณภาพสูง --- ข้อเสนอของเราเป็นของใหม่และเป็นของแท้ 100% ROHS
• ราคาที่แข่งขันได้ --- ช่องทางการจัดซื้อที่ดีพร้อมราคาที่ดี
• บริการระดับมืออาชีพ --- การทดสอบคุณภาพอย่างเข้มงวดก่อนการจัดส่ง และบริการหลังการขายที่สมบูรณ์แบบหลังจากการซื้อ
• สินค้าคงคลังที่เพียงพอ --- ด้วยการสนับสนุนจากทีมจัดซื้อที่แข็งแกร่งของเรา
• จัดส่งรวดเร็ว --- เราจะจัดส่งสินค้าภายใน 1-3 วันทำการหลังจากยืนยันการชำระเงิน

ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^


รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์, เซมิคอนดักเตอร์ครบวงจร, ส่วนประกอบแบบแอคทีฟและพาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยย่อ คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่


ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์ & โพเทนชิโอมิเตอร์, หม้อแปลง, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, เทอร์มินอลบล็อก, คริสตัล & ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลง, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุดประกอบ PCB)

แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ฯลฯ
