เราให้บริการโซลูชั่นครบวงจรจากโมดูลการสื่อสาร, เสาอากาศ, PCB, PCBA และส่วนประกอบทั้งหมดสำหรับ PCB Bom
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | ก้าวขึ้นไปก้าวลง | การกำหนดค่าเอาต์พุต: | บวกหรือลบ |
|---|---|---|---|
| ทอพอโลยี: | เจ้าชู้เพิ่ม | ประเภทเอาต์พุต: | ปรับได้ |
| จำนวนเอาต์พุต: | 1 | ||
| เน้น: | ส่วนประกอบอิเล็กทรอนิกส์ LM2670SD-ADJ,LM2670SD-ADJ การจัดการพลังงาน,14 VDFN LM2670SD-ADJ |
||
LM2670SD-ADJ
1 คุณสมบัติ 1 และbull; ประสิทธิภาพสูงถึง 94% และbull; ออกแบบง่ายและสะดวก (ใช้ส่วนประกอบภายนอกสำเร็จรูป) และbull; สวิตช์ DMOSOutput 150-mandOmega; และbull; รุ่นเอาต์พุตคงที่ 3.3-V, 5-V, 12-V และปรับได้ (1.2 V ถึง 37 V) และbull; กระแสไฟสแตนด์บาย 50-andmicro;A เมื่อปิด และbull; และplusmn;2% ความคลาดเคลื่อนของเอาต์พุตสูงสุดตลอดช่วงแรงดันไฟฟ้าและสภาวะโหลด และbull; ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 8 V ถึง 40 V และbull; ความสามารถในการซิงค์สัญญาณนาฬิกาภายนอก (280 kHz ถึง 400 kHz) และbull; ออสซิลเลเตอร์ภายในความถี่คงที่ 260 kHz และbull;และndash;40to 125anddeg;C ช่วงอุณหภูมิการทำงาน
2 แอปพลิเคชัน และbull; ตัวควบคุมการสลับแบบ Step Down ประสิทธิภาพสูง (และgt;90%) ที่ออกแบบง่าย และbull; ตัวควบคุมระบบล่วงหน้าที่มีประสิทธิภาพสำหรับตัวควบคุมแรงดันไฟฟ้าเชิงเส้น และbull; เครื่องชาร์จแบตเตอรี่ และbull; อุปกรณ์สื่อสารและวิทยุควบคุมด้วยความถี่สัญญาณนาฬิกาแบบซิงโครไนซ์
3 คำอธิบาย ชุดควบคุม LM2670 เป็นวงจรรวมแบบโมโนลิธซึ่งมีฟังก์ชันการทำงานทั้งหมดสำหรับตัวควบคุมการสลับแบบ step-down (buck) ที่สามารถขับเคลื่อนโหลดได้สูงสุด 3-A พร้อมลักษณะการควบคุมสายและโหลดที่ดีเยี่ยม ประสิทธิภาพสูง (และgt;90%) ได้มาจากการใช้สวิตช์ไฟ DMOS ที่มีความต้านทานต่ำ ชุดนี้ประกอบด้วยแรงดันเอาต์พุตคงที่ 3.3-V, 5-V และรุ่นเอาต์พุต 12-V แนวคิด SIMPLE SWITCHERandreg; ช่วยให้การออกแบบเสร็จสมบูรณ์โดยใช้ส่วนประกอบภายนอกขั้นต่ำ ความถี่สัญญาณนาฬิกาการสลับสามารถจัดหาได้โดยออสซิลเลเตอร์ความถี่คงที่ภายใน (260 kHz) หรือจากสัญญาณนาฬิกาที่จัดหาจากภายนอกในช่วง 280 kHz ถึง 400 kHz ซึ่งช่วยให้สามารถใช้ส่วนประกอบที่มีขนาดเล็กกว่าได้ ผู้ผลิตหลายรายมีตัวเหนี่ยวนำมาตรฐานสำหรับใช้กับ LM2670 เพื่อลดความซับซ้อนของกระบวนการออกแบบ สัญญาณนาฬิกาซิงค์ภายนอกให้การควบคุมโดยตรงและแม่นยำของความถี่ระลอกเอาต์พุตสำหรับการกรองหรือการวางตำแหน่งสเปกตรัมความถี่ที่สอดคล้องกัน ชุด LM2670 ยังมีระบบปิดเครื่องด้วยความร้อนในตัว การจำกัดกระแสไฟ และอินพุตควบคุมเปิด/ปิดที่สามารถปิดเครื่องควบคุมเป็นสภาวะสแตนด์บายกระแสไฟสงบนิ่งต่ำ 50‑andmicro;A แรงดันเอาต์พุตรับประกันความคลาดเคลื่อนและplusmn;2%
|
บรรจุภัณฑ์
|

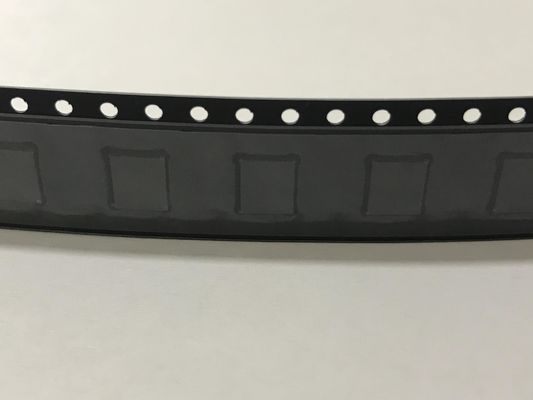

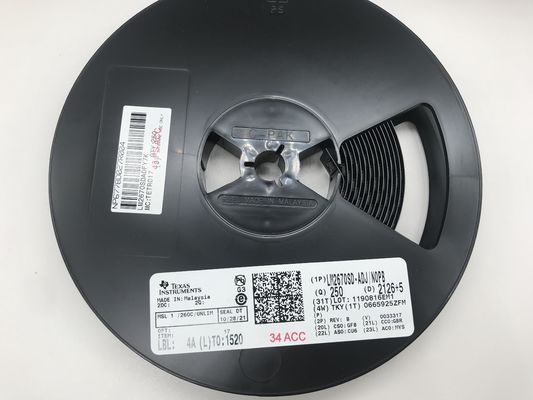

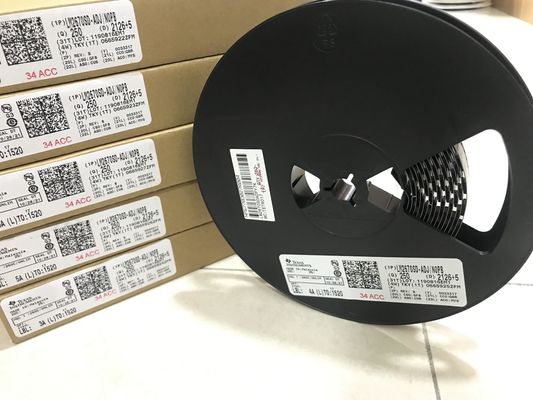

เทปและแอมป์; ม้วน (TRandnbsp;
เทปตัด (CTandnbsp;
Digi-Reelandnbsp;
|
|
|
สถานะชิ้นส่วน
|
ยกเลิกการผลิต
|
|
|
ฟังก์ชัน
|
Step-Down
|
|
|
การกำหนดค่าเอาต์พุต
|
บวก
|
|
|
โทโพโลยี
|
Buck
|
|
|
ประเภทเอาต์พุต
|
ปรับได้
|
|
|
จำนวนเอาต์พุต
|
1
|
|
|
แรงดันไฟฟ้า - อินพุต (ต่ำสุด)
|
8V
|
|
|
แรงดันไฟฟ้า - อินพุต (สูงสุด)
|
40V
|
|
|
แรงดันไฟฟ้า - เอาต์พุต (ต่ำสุด/คงที่)
|
1.2V
|
|
|
แรงดันไฟฟ้า - เอาต์พุต (สูงสุด)
|
37V
|
|
|
กระแสไฟ - เอาต์พุต
|
3A
|
|
|
ความถี่ - การสลับ
|
260kHz
|
|
|
ตัวเรียงกระแสแบบซิงโครนัส
|
ไม่
|
|
|
อุณหภูมิในการทำงาน
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
|
|
ประเภทการติดตั้ง
|
ติดตั้งบนพื้นผิว
|
|
|
แพ็คเกจ / เคส
|
14-VDFN Exposed Pad
|
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
14-VSON (5x6)
|
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
LM2670
|
และnbsp;
ข้อได้เปรียบของเรา:
และnbsp;
ต้องแน่ใจว่าจะตอบสนองความต้องการของคุณสำหรับส่วนประกอบทุกชนิด^_^
รายการสินค้า
จัดหาชุดส่วนประกอบอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ครบวงจร ส่วนประกอบแบบแอคทีฟและแอมป์; ส่วนประกอบแบบพาสซีฟ เราสามารถช่วยคุณรับทั้งหมดสำหรับ bom ของ PCB ได้ กล่าวโดยย่อ คุณสามารถรับโซลูชันแบบครบวงจรได้ที่นี่
ข้อเสนอรวมถึง:
วงจรรวม, IC หน่วยความจำ, ไดโอด, ทรานซิสเตอร์, ตัวเก็บประจุ, ตัวต้านทาน, วาริสเตอร์, ฟิวส์, ทริมเมอร์และแอมป์; โพเทนชิโอมิเตอร์, หม้อแปลงไฟฟ้า, แบตเตอรี่, สายเคเบิล, รีเลย์, สวิตช์, ขั้วต่อ, บล็อกขั้วต่อ, คริสตัลและแอมป์; ออสซิลเลเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์, หม้อแปลงไฟฟ้า, ไดรเวอร์ IGBT, LED, LCD, คอนเวอร์เตอร์, PCB (แผงวงจรพิมพ์), PCBA (ชุด PCB)
แข็งแกร่งในแบรนด์:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK ฯลฯ
ผู้ติดต่อ: Mrs. Natasha
โทร: 86-13723770752
แฟกซ์: 86-755-82815220
